Instalar um adaptador PCIe
Siga as instruções nesta seção para instalar um adaptador PCIe.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Procedimento
- Se um preenchimento de adaptador tiver sido instalado, remova o parafuso que o prende e remova o preenchimento.
- Instale o adaptador PCIe.
Alinhe o adaptador PCIe com o slot na placa riser PCIe e insira-o.

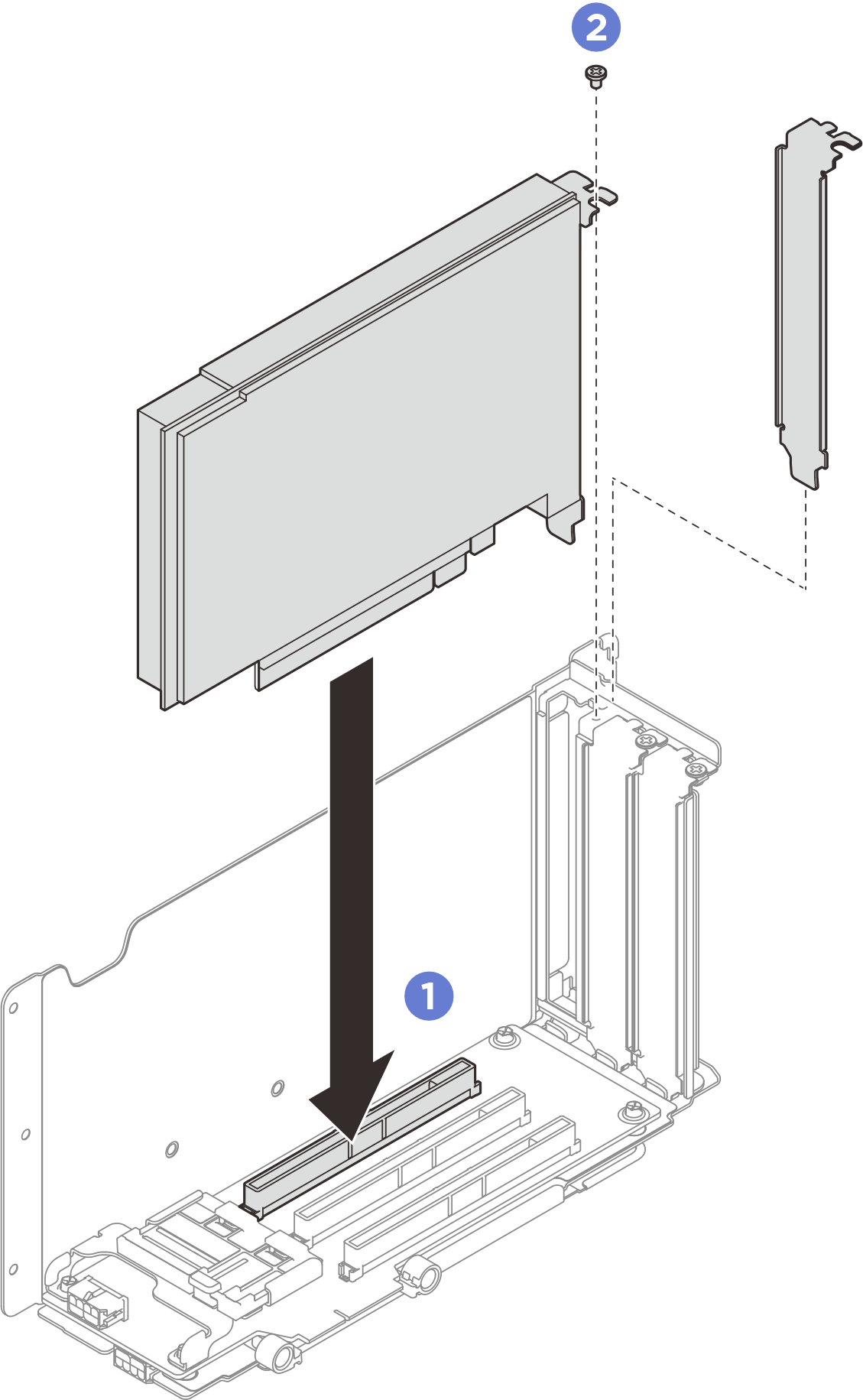

Aperte o parafuso para prender o adaptador PCIe na placa riser PCIe.Figura 1. Instalação do adaptador PCIeNotaA placa riser PCIe pode ser um pouco diferente das ilustrações.
Depois de concluir
- Reinstale a placa riser PCIe. Consulte Instalar uma placa riser PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
