Instalar uma placa riser PCIe
Siga as instruções nesta seção para instalar uma placa riser PCIe.
Sobre esta tarefa
Atenção
- Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
- Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.
Figura 1. Modelos de servidor com três placas riser PCIe  |
|
Figura 2. Modelos de servidor com três placas riser PCIe e extensores de placa riser  | |
Figura 3. Modelos de servidor com quatro placas riser PCIe  |
|
Nota
- Dependendo do tipo e do local da placa riser PCIe, siga os procedimentos correspondentes abaixo para o procedimento de instalação adequado:
- O local da placa riser PCIe pode ser um pouco diferente das ilustrações neste tópico.
Instalar uma placa riser PCIe LP
Procedimento
- Instale a placa riser PCIe.
Alinhe a parte traseira da placa riser PCIe com as guias de trilho correspondentes na parte traseira do chassi. Em seguida, pressione cuidadosamente a placa riser PCIe diretamente para baixo no chassi até que ela fique bem encaixada.
Se aplicável, conecte o cabo de alimentação à placa riser PCIe.

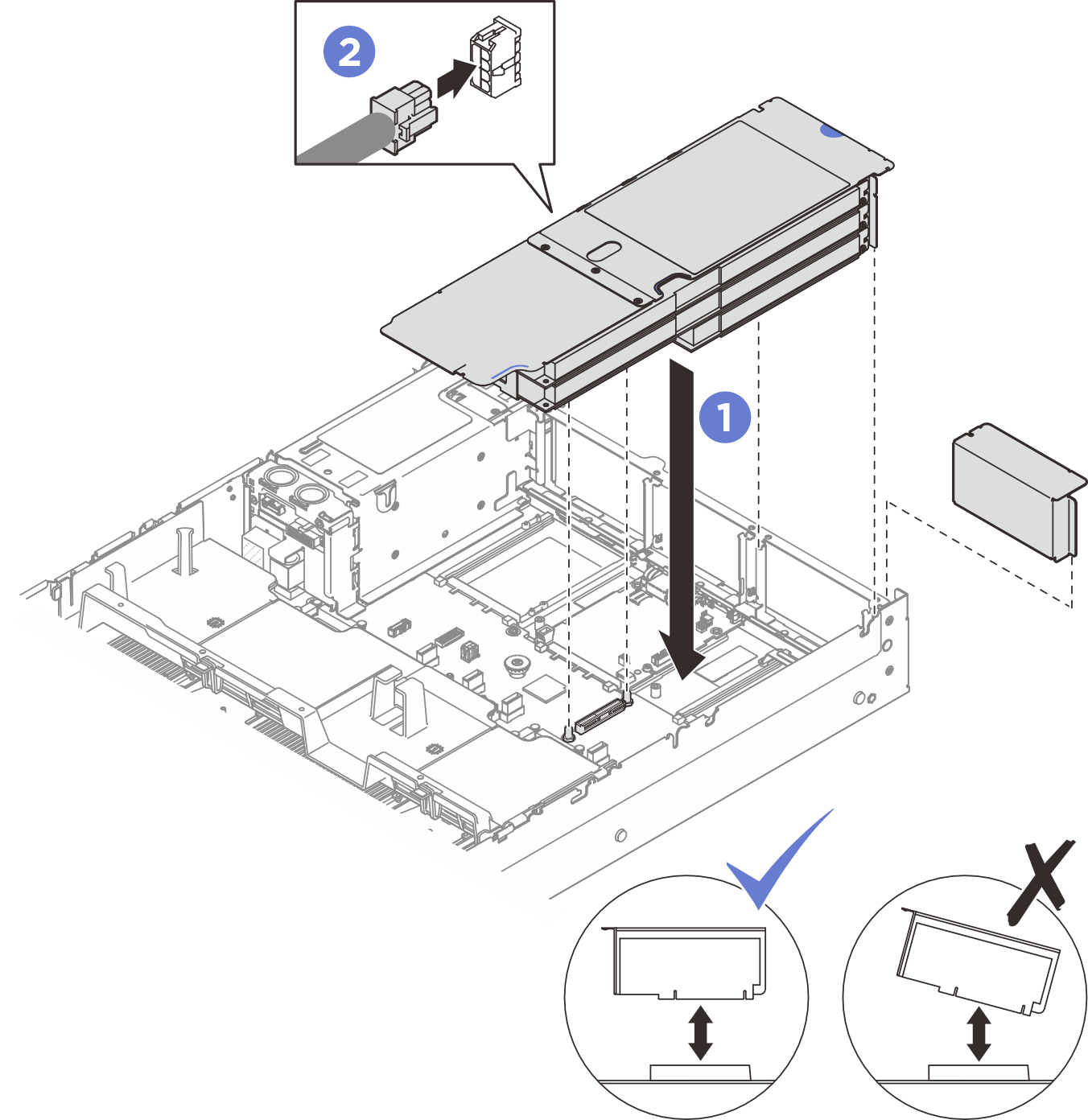

Figura 4. Instalação da placa riser PCIe LP (com conector de energia)
Depois de concluir
- Reconecte os cabos de sinal ao conjunto de placa-mãe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações.
- Reconecte os cabos nos adaptadores PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
Instalar uma placa riser PCIe FHHL
Procedimento
Instale a placa riser PCIe.
- Alinhe a parte traseira da placa riser PCIe com as guias de trilho correspondentes na parte traseira do chassi. Em seguida, pressione cuidadosamente a placa riser PCIe diretamente para baixo no chassi até que ela fique bem encaixada.
- Conecte o cabo de alimentação à placa riser PCIe.

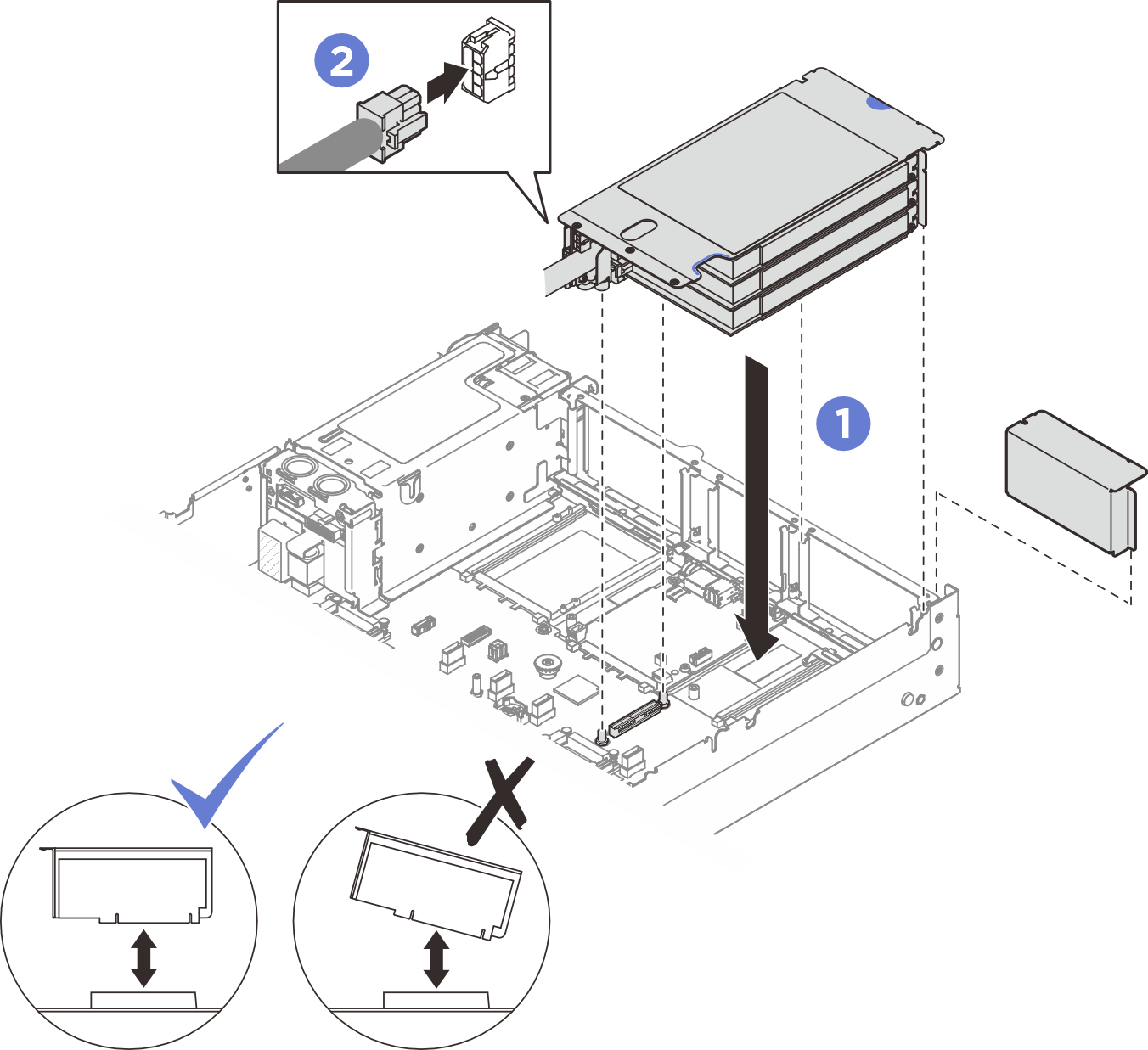

Figura 5. Instalação da placa riser PCIe FHHL
Depois de concluir
- Reconecte os cabos de sinal ao conjunto de placa-mãe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações.
- Reconecte os cabos nos adaptadores PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
Instalar uma placa riser PCIe FHFL
Procedimento
Instale a placa riser PCIe.
- Alinhe a parte traseira da placa riser PCIe com as guias de trilho correspondentes na parte traseira do chassi. Em seguida, pressione cuidadosamente a placa riser PCIe diretamente para baixo no chassi até que ela fique bem encaixada.
- Conecte o cabo de alimentação à placa riser PCIe.

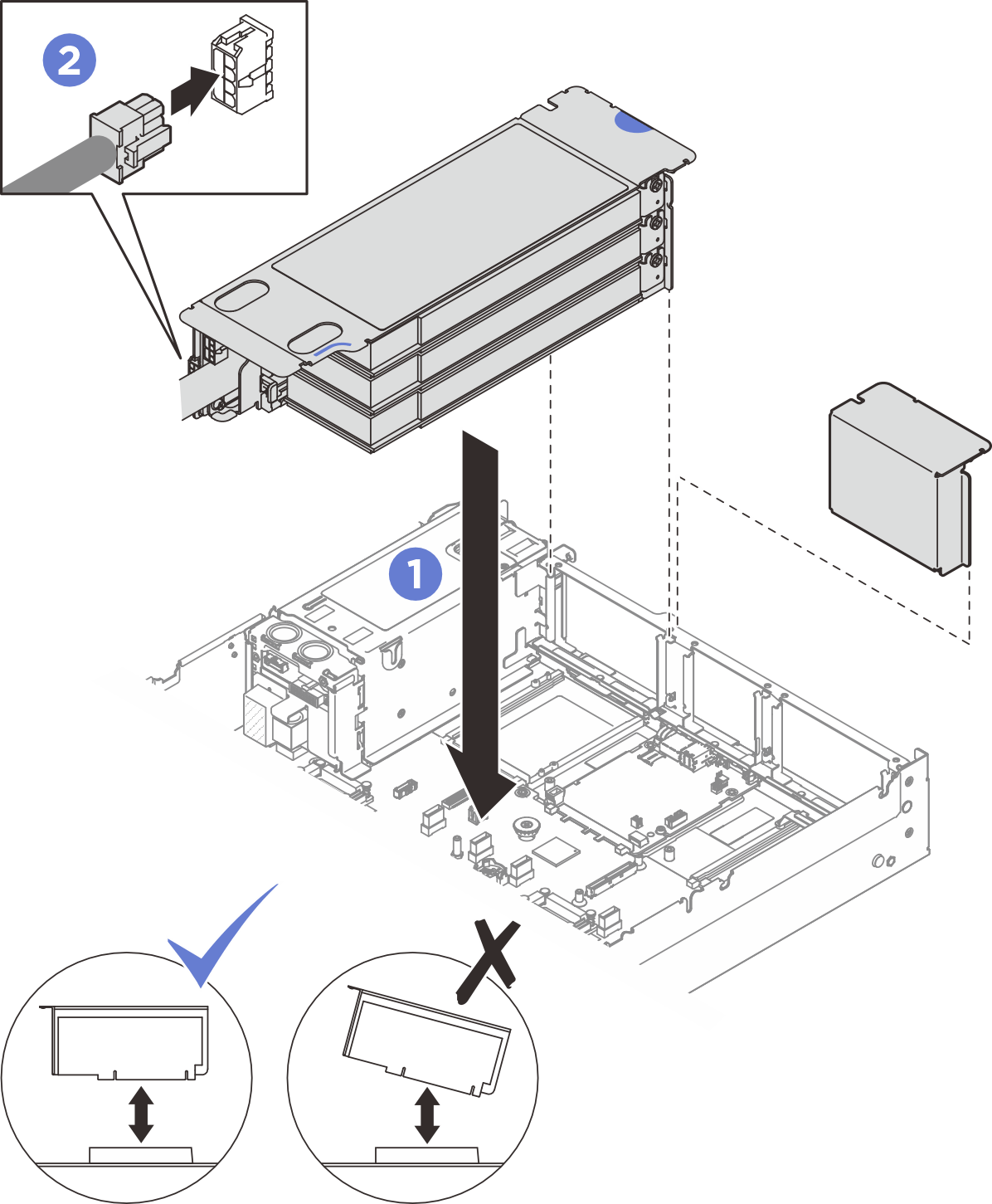

Figura 6. Instalação da placa riser PCIe FHFL
Depois de concluir
- Reconecte os cabos de sinal ao conjunto de placa-mãe. Consulte Roteamento de cabos da placa riser PCIe para obter mais informações.
- Reconecte os cabos nos adaptadores PCIe.
- Reinstale a tampa superior traseira. Consulte Instalar a tampa superior traseira.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
- Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Vídeo de demonstração
