Installazione di una scheda verticale PCIe
Seguire le istruzioni riportate in questa sezione per installare una scheda verticale PCIe.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

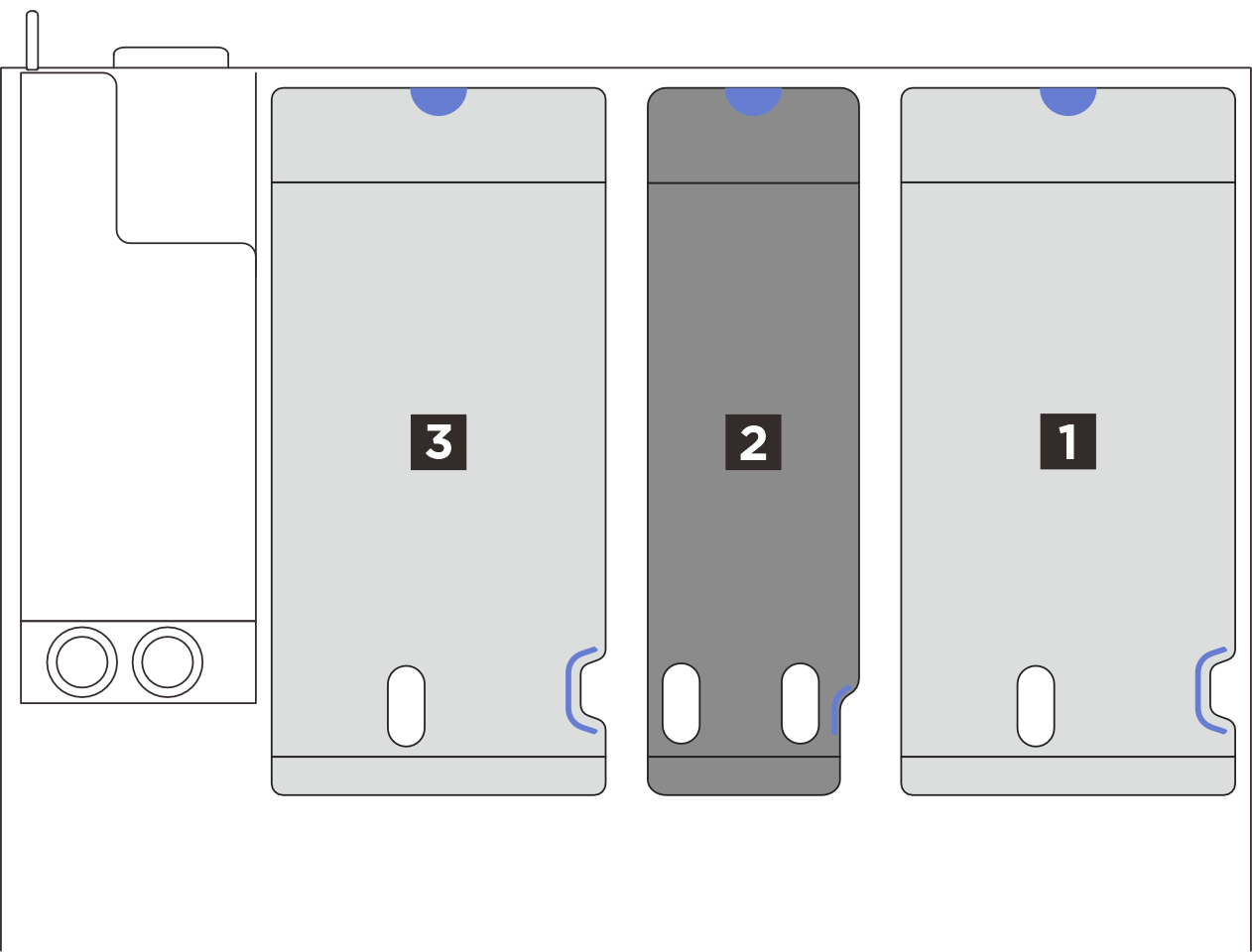

Figura 1. Modelli di server con tre schede verticali PCIe  |
|
Figura 2. Modelli di server con tre schede verticali PCIe ed estensori di schede verticali  | |

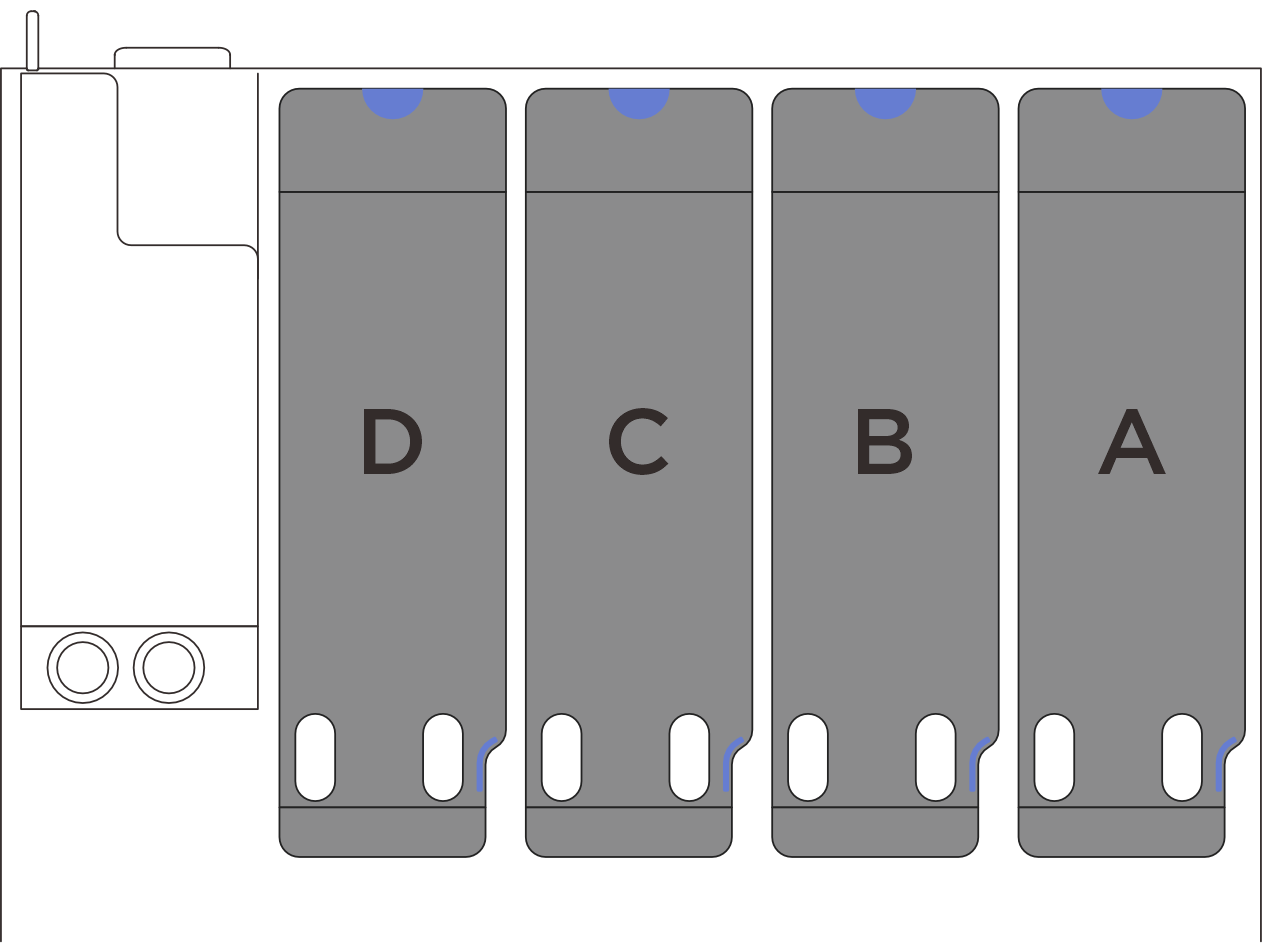

Figura 3. Modelli di server con quattro schede verticali PCIe  |
|
Nota
- A seconda del tipo e della posizione della scheda verticale PCIe, attenersi alle procedure corrispondenti riportate di seguito per una procedura di installazione corretta:
- La posizione delle schede verticale PCIe potrebbe essere diversa dalle figure di questo argomento.
Installazione di una scheda verticale LP PCIe
Procedura
- Installare la scheda verticale PCIe.
Allineare la parte posteriore della scheda verticale PCIe alle guide dei binari corrispondenti sulla parte posteriore dello chassis, quindi spingere con cautela la scheda verticale PCIe nello chassis finché non è posizionata correttamente.
Se applicabile, collegare il cavo di alimentazione alla scheda verticale PCIe.

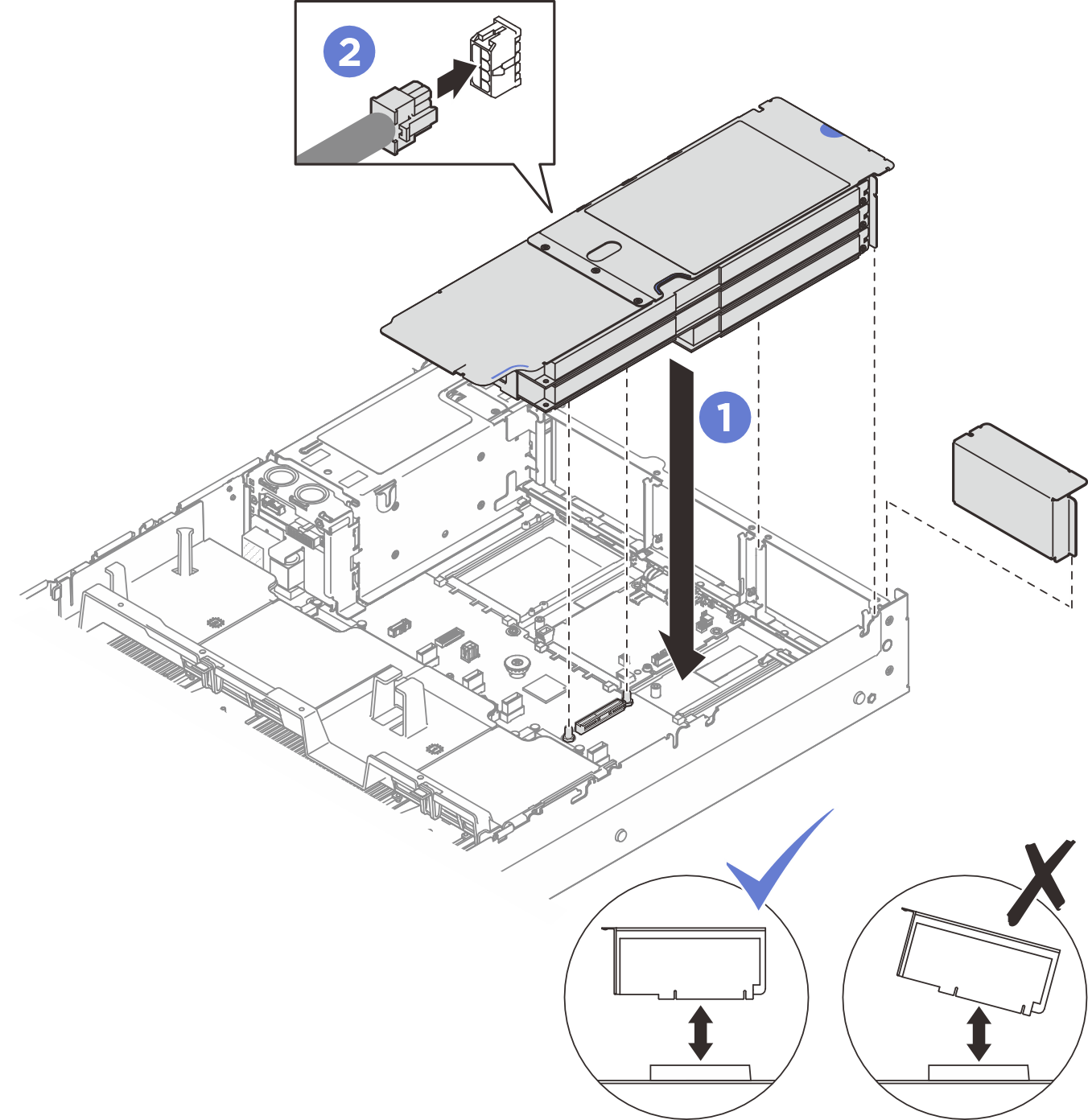

Figura 4. Installazione della scheda verticale LP PCIe (con connettore di alimentazione)
Dopo aver terminato
- Ricollegare i cavi di segnale all'assieme della scheda di sistema. Per ulteriori informazioni, vedere Instradamento dei cavi delle schede verticali PCIe.
- Ricollegare i cavi agli adattatori PCIe.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Video dimostrativo
Installazione di una scheda verticale FHHL PCIe
Procedura
Installare la scheda verticale PCIe.
- Allineare la parte posteriore della scheda verticale PCIe alle guide dei binari corrispondenti sulla parte posteriore dello chassis, quindi spingere con cautela la scheda verticale PCIe nello chassis finché non è posizionata correttamente.
- Collegare il cavo di alimentazione alla scheda verticale PCIe.

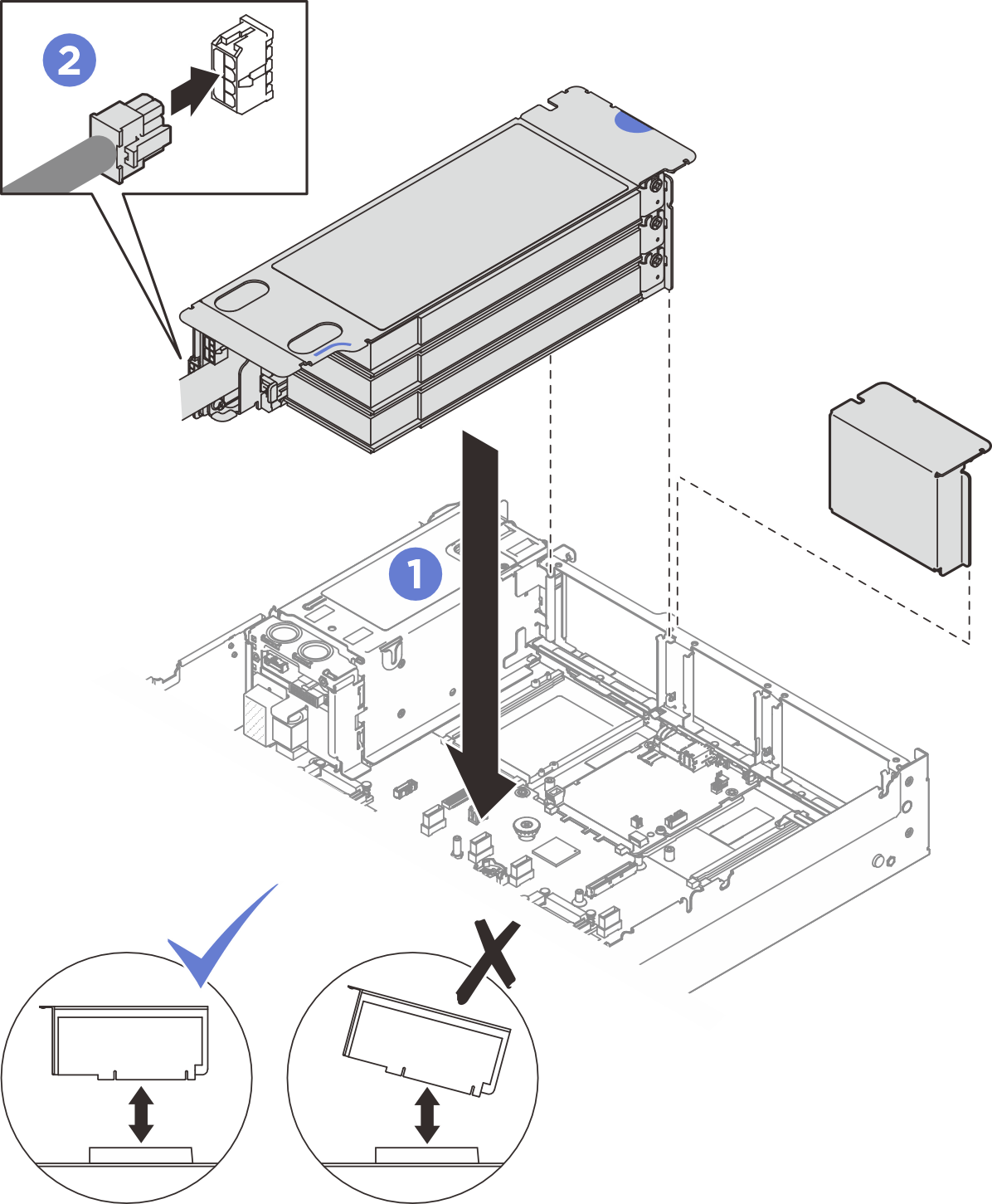

Figura 5. Installazione della scheda verticale FHHL PCIe
Dopo aver terminato
- Ricollegare i cavi di segnale all'assieme della scheda di sistema. Per ulteriori informazioni, vedere Instradamento dei cavi delle schede verticali PCIe.
- Ricollegare i cavi agli adattatori PCIe.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Video dimostrativo
Installazione di una scheda verticale FHFL PCIe
Procedura
Installare la scheda verticale PCIe.
- Allineare la parte posteriore della scheda verticale PCIe alle guide dei binari corrispondenti sulla parte posteriore dello chassis, quindi spingere con cautela la scheda verticale PCIe nello chassis finché non è posizionata correttamente.
- Collegare il cavo di alimentazione alla scheda verticale PCIe.

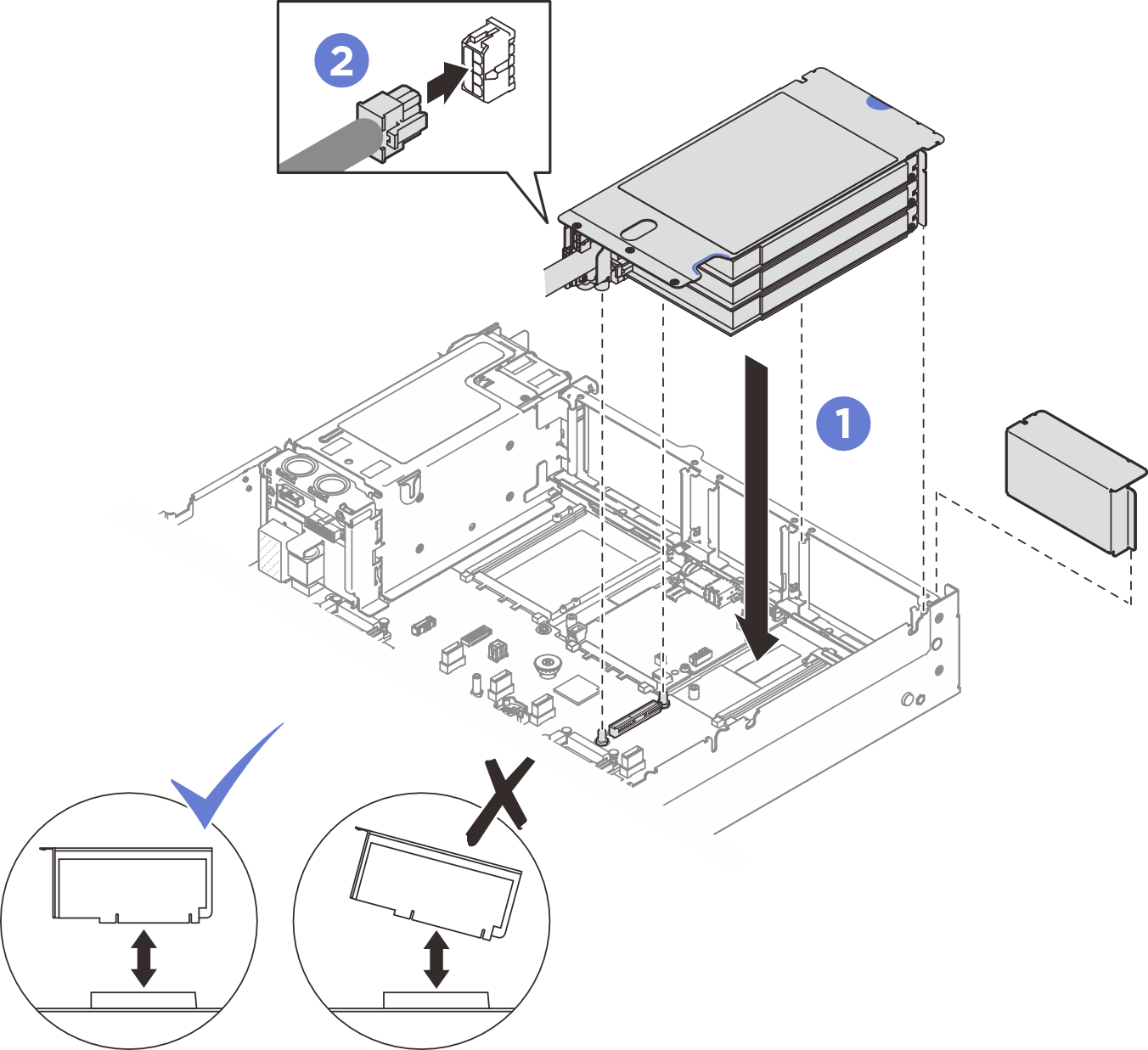

Figura 6. Installazione della scheda verticale FHFL PCIe
Dopo aver terminato
- Ricollegare i cavi di segnale all'assieme della scheda di sistema. Per ulteriori informazioni, vedere Instradamento dei cavi delle schede verticali PCIe.
- Ricollegare i cavi agli adattatori PCIe.
- Reinstallare il coperchio superiore posteriore. Vedere Installazione del coperchio superiore posteriore.
- Reinstallare il coperchio superiore anteriore. Vedere Installazione del coperchio superiore anteriore.
- Completare le operazioni di sostituzione dei componenti. Vedere Completamento delle operazioni di sostituzione dei componenti.
Video dimostrativo
