Rimozione di una scheda verticale PCIe
Seguire le istruzioni riportate in questa sezione per rimuovere una scheda verticale PCIe.
Informazioni su questa attività
Attenzione
- Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
- Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
- Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack. Vedere Rimozione del server dalle guide.
Figura 1. Modelli di server con tre schede verticali PCIe  |
|
Figura 2. Modelli di server con tre schede verticali PCIe ed estensori di schede verticali  | |
Figura 3. Modelli di server con quattro schede verticali PCIe  |
|
Nota
- A seconda della configurazione, attenersi alle procedure corrispondenti riportate di seguito per la rimozione corretta:
- La posizione delle schede verticale PCIe potrebbe essere diversa dalle figure di questo argomento.

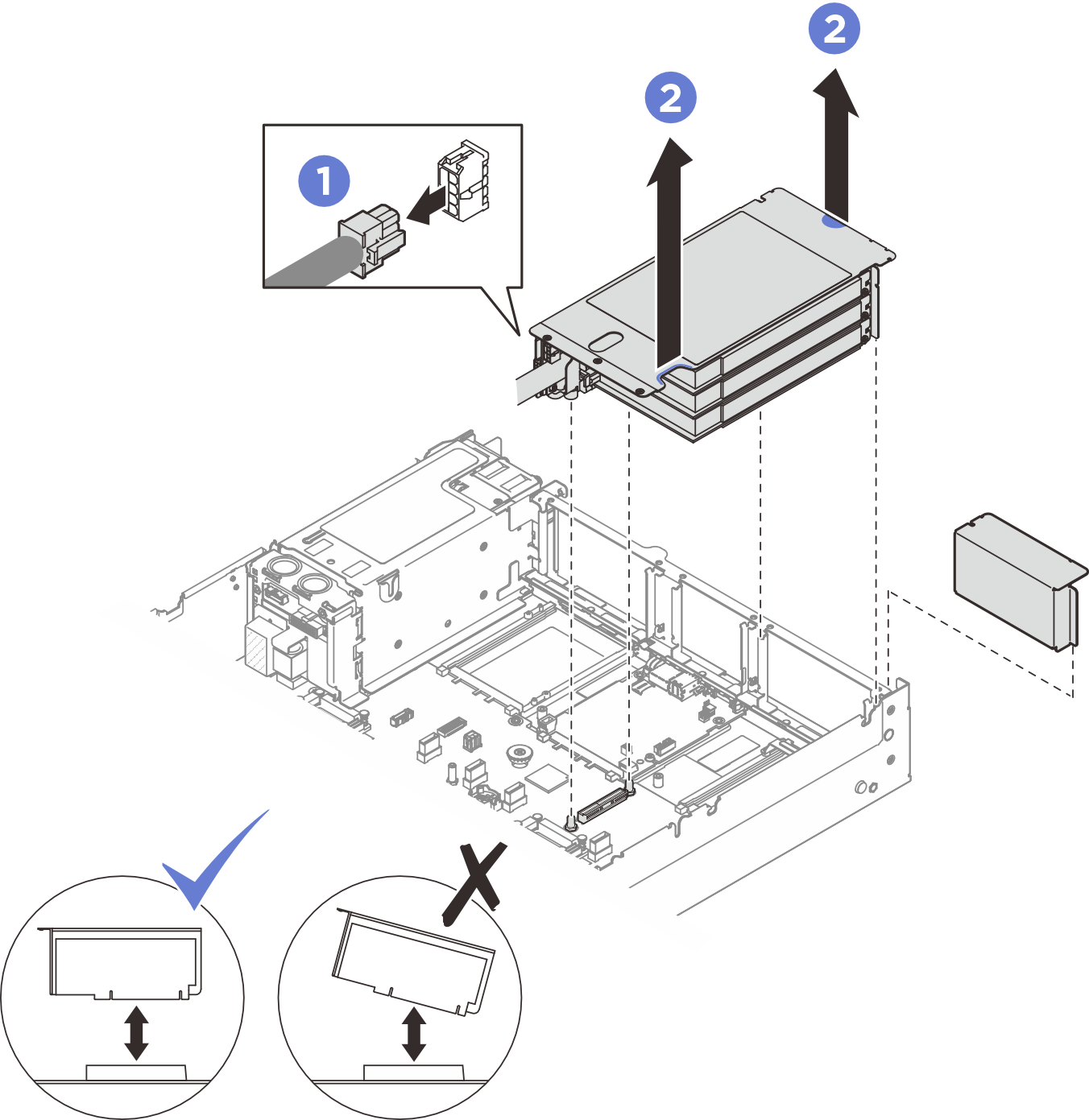

Rimozione di una scheda verticale LP PCIe
Procedura
- Effettuare i preparativi per questa attività.
- Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
- Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
- Se è installato il modulo della porta seriale, sollevare leggermente la scheda verticale PCIe e scollegare il cavo della porta seriale dall'assieme della scheda di sistema.
- Scollegare i cavi di segnale dall'assieme della scheda di sistema. Per ulteriori informazioni, vedere Instradamento dei cavi delle schede verticali PCIe.
- Rimuovere la scheda verticale PCIe.
Se applicabile, scollegare il cavo di alimentazione dalla scheda verticale PCIe.
Afferrare e sollevare la scheda verticale PCIe per estrarla dallo chassis.Figura 4. Rimozione della scheda verticale LP PCIe (con connettore di alimentazione)
- Prendere nota dei collegamenti dei cavi e scollegare tutti i cavi interni dagli adattatori PCIe.
Dopo aver terminato
- Se non è necessario installare una scheda verticale PCIe nello chassis, installare un elemento di riempimento della scheda verticale nello chassis.
- Se si intende sostituire un adattatore PCIe, vedere Rimozione di un adattatore PCIe.
- Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
Video dimostrativo

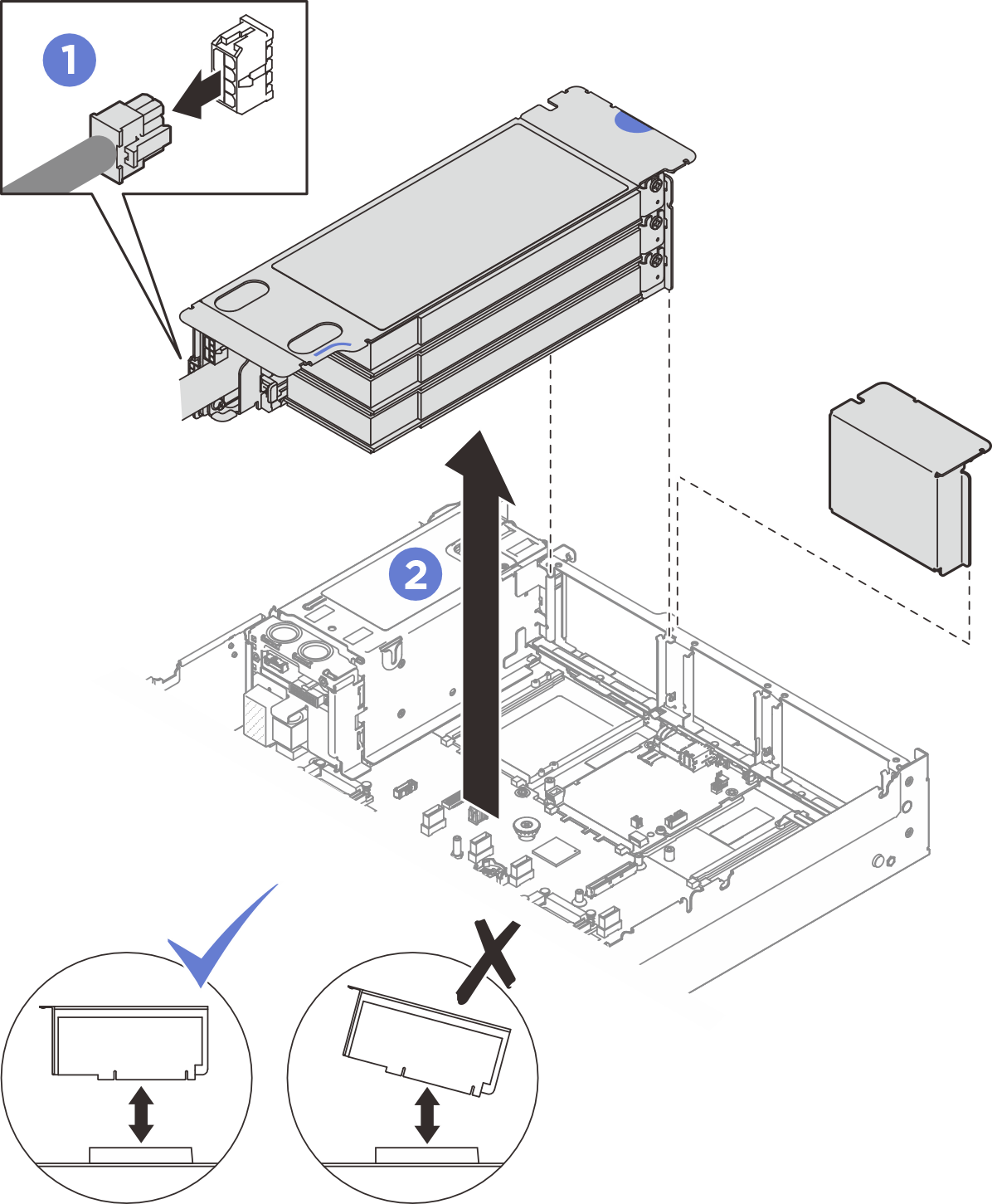

Rimozione di una scheda verticale FHHL PCIe
Procedura
- Effettuare i preparativi per questa attività.
- Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
- Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
- Scollegare i cavi di segnale dall'assieme della scheda di sistema. Per ulteriori informazioni, vedere Instradamento dei cavi delle schede verticali PCIe.
- Rimuovere la scheda verticale PCIe.
- Scollegare il cavo di alimentazione dalla scheda verticale PCIe.
- Afferrare e sollevare la scheda verticale PCIe per estrarla dallo chassis.Figura 5. Rimozione della scheda verticale FHHL PCIe
- Prendere nota dei collegamenti dei cavi e scollegare tutti i cavi interni dagli adattatori PCIe.
Dopo aver terminato
- Se non è necessario installare una scheda verticale PCIe nello chassis, installare un elemento di riempimento della scheda verticale nello chassis.
- Se si intende sostituire un adattatore PCIe, vedere Rimozione di un adattatore PCIe.
- Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
Video dimostrativo

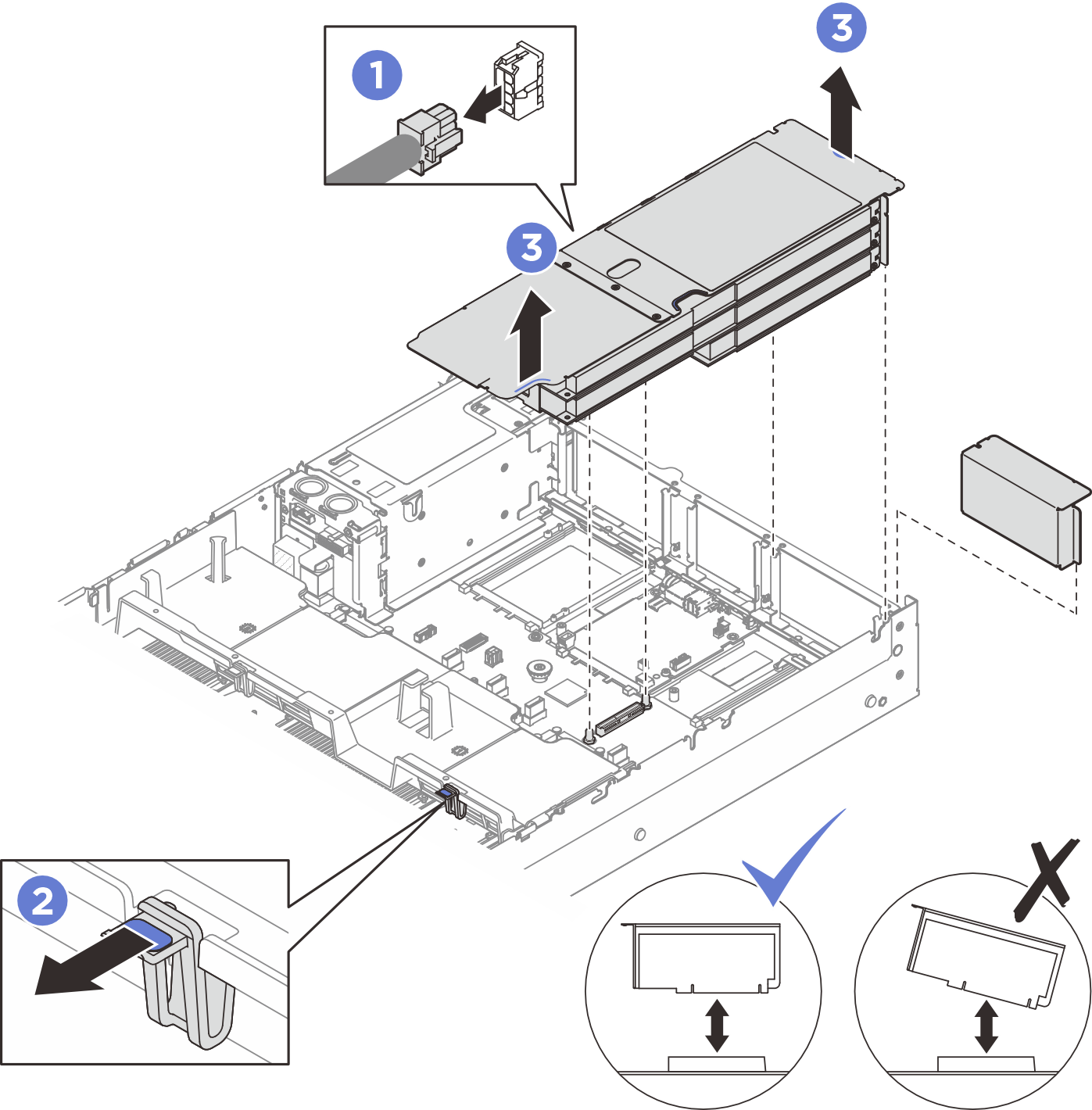

Rimozione di una scheda verticale FHFL PCIe
Procedura
- Effettuare i preparativi per questa attività.
- Rimuovere il coperchio superiore anteriore. Vedere Rimozione del coperchio superiore anteriore.
- Rimuovere il coperchio superiore posteriore. Vedere Rimozione del coperchio superiore posteriore.
- Scollegare i cavi di segnale dall'assieme della scheda di sistema. Per ulteriori informazioni, vedere Instradamento dei cavi delle schede verticali PCIe.
- Rimuovere la scheda verticale PCIe.
- Scollegare il cavo di alimentazione dalla scheda verticale PCIe.
- Ruotare delicatamente verso l'esterno la linguetta sul deflettore d'aria posteriore verso la parte anteriore del server.
Afferrare e sollevare la scheda verticale PCIe per estrarla dallo chassis.Figura 6. Rimozione della scheda verticale FHFL PCIe
- Prendere nota dei collegamenti dei cavi e scollegare tutti i cavi interni dagli adattatori PCIe.
Dopo aver terminato
- Se non è necessario installare una scheda verticale PCIe nello chassis, installare un elemento di riempimento della scheda verticale nello chassis.
- Se si intende sostituire un adattatore PCIe, vedere Rimozione di un adattatore PCIe.
- Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
Video dimostrativo
