Снятие платы-адаптера Riser PCIe
Следуйте инструкциям в этом разделе, чтобы снять плату-адаптер Riser PCIe.
Об этой задаче
Внимание
- Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
- Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
- Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхнему кожуху, или извлеките сервер из стойки. См. раздел Снятие сервера с направляющих.

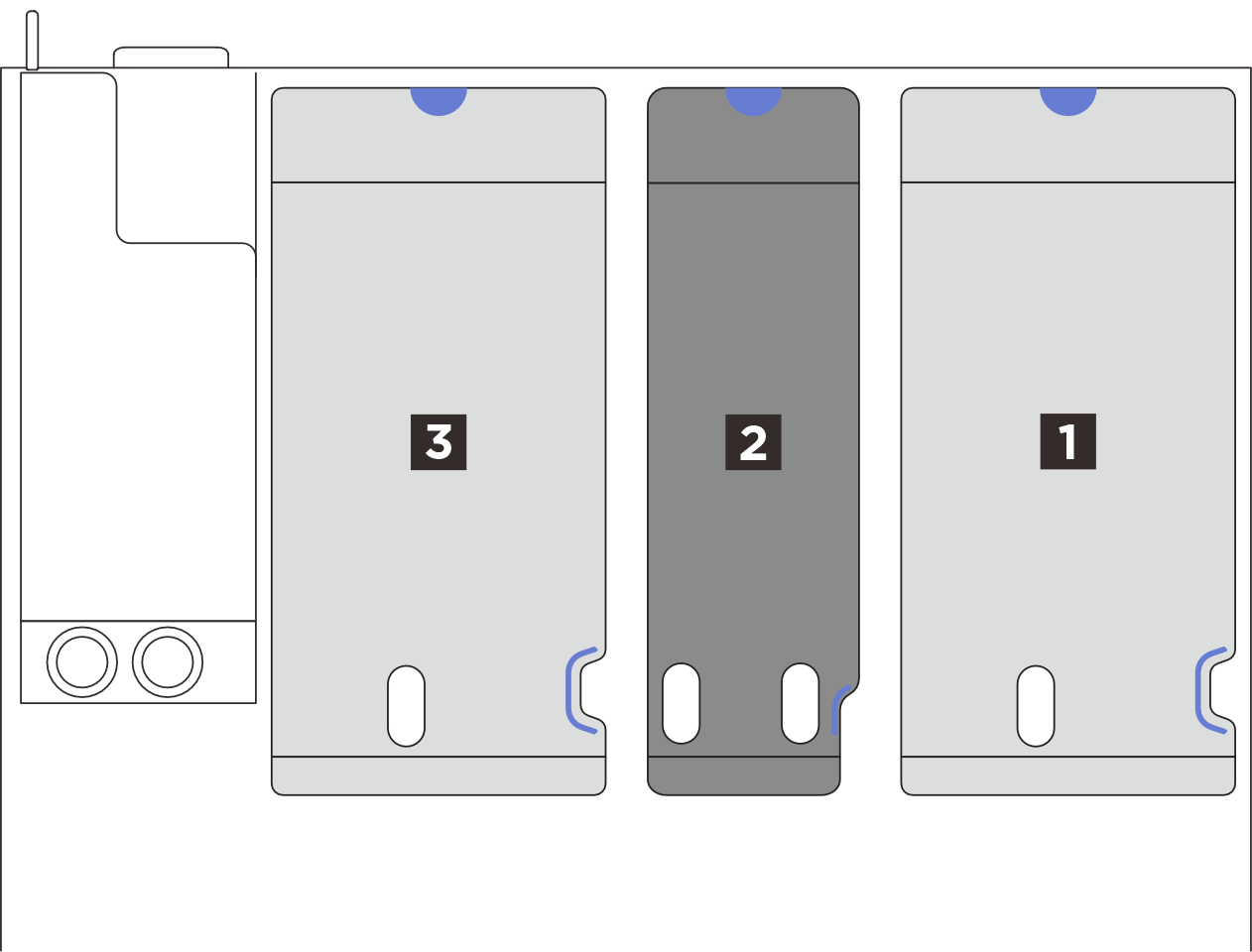

Рис. 1. Модели серверов с тремя платами-адаптерами Riser PCIe  |
|

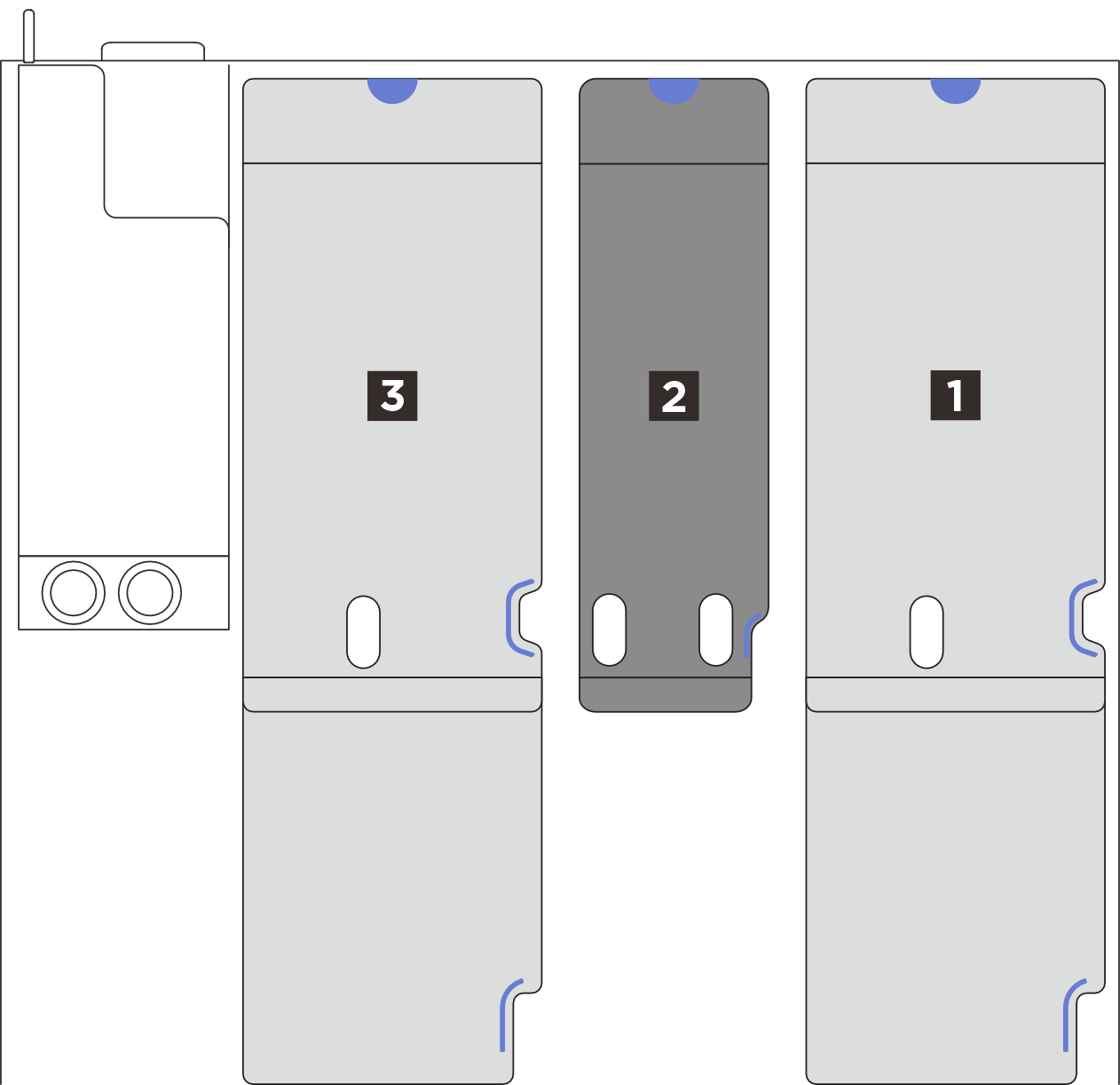

Рис. 2. Модели серверов с тремя платами-адаптерами Riser PCIe и расширителями платы-адаптера Riser  | |

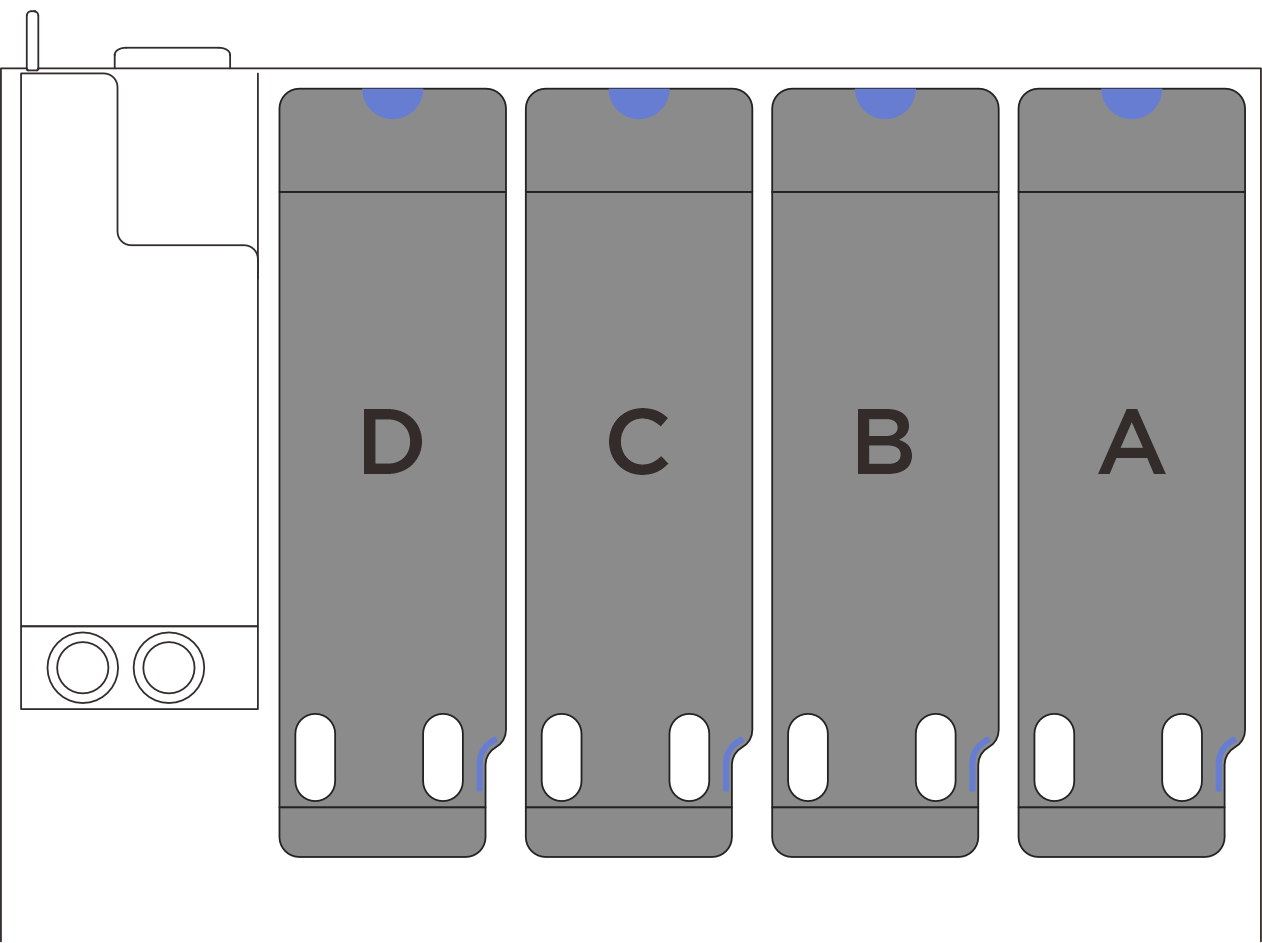

Рис. 3. модели серверов с четырьмя платами-адаптерами Riser PCIe  |
|
Прим.
- Выберите в списке ниже инструкции по снятию, соответствующие используемой конфигурации, и следуйте им.
- Расположение плат-адаптеров Riser PCIe может выглядеть иначе, чем на рисунках в данном разделе.
Снятие низкопрофильной платы-адаптера Riser PCIe
Процедура
- Выполните подготовительные действия для этой задачи.
- Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
- Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
- Если установлен модуль последовательного порта, слегка поднимите плату-адаптер Riser PCIe и отключите кабель последовательного порта от блока материнской платы.
- Отключите сигнальные кабели от блока материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
- Снимите плату-адаптер Riser PCIe.
Если применимо, отключите кабель питания от платы-адаптера Riser PCIe.

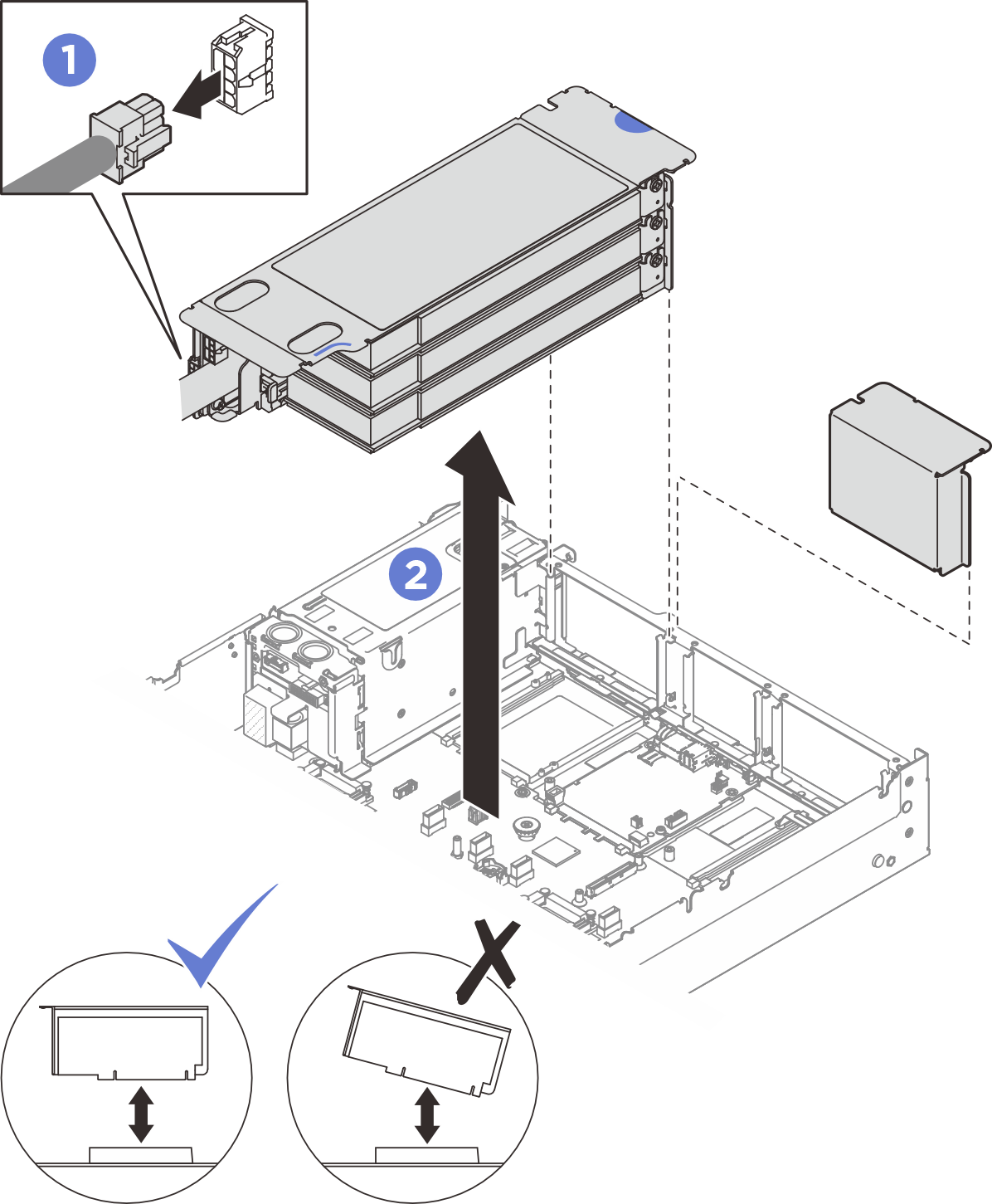

Возьмитесь за плату-адаптер Riser PCIe и поднимите ее, чтобы снять с рамы.Рис. 4. Снятие низкопрофильной платы-адаптера Riser PCIe (с разъемом питания)
- Запишите, как подключены кабели, а затем отключите все внутренние кабели от адаптеров PCIe.
После завершения
- Если в раму не планируется устанавливать плату-адаптер Riser PCIe, установите заглушку платы-адаптера Riser в раму.
- Если планируется заменить адаптер PCIe, см. раздел Снятие адаптера PCIe.
- При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
Демонстрационное видео
Снятие платы-адаптера Riser PCIe максимальной высоты, половинной длины
Процедура
- Выполните подготовительные действия для этой задачи.
- Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
- Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
- Отключите сигнальные кабели от блока материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
- Снимите плату-адаптер Riser PCIe.
- Отключите от платы-адаптера Riser PCIe кабель питания.

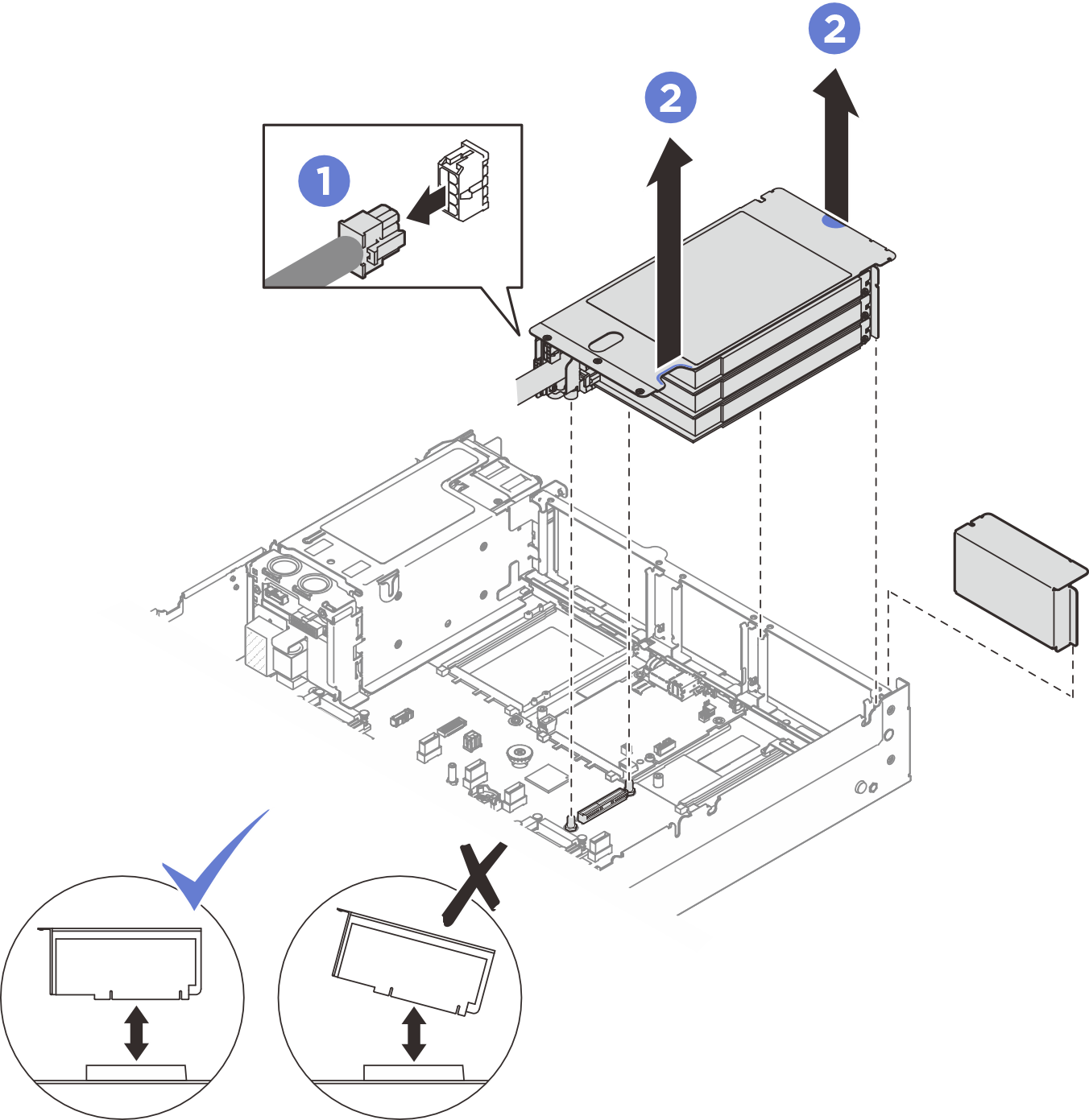

- Возьмитесь за плату-адаптер Riser PCIe и поднимите ее, чтобы снять с рамы.Рис. 5. Снятие платы-адаптера Riser PCIe максимальной высоты, половинной длины
- Запишите, как подключены кабели, а затем отключите все внутренние кабели от адаптеров PCIe.
После завершения
- Если в раму не планируется устанавливать плату-адаптер Riser PCIe, установите заглушку платы-адаптера Riser в раму.
- Если планируется заменить адаптер PCIe, см. раздел Снятие адаптера PCIe.
- При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
Демонстрационное видео
Снятие платы-адаптера Riser PCIe максимальной высоты, полной длины
Процедура
- Выполните подготовительные действия для этой задачи.
- Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
- Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
- Отключите сигнальные кабели от блока материнской платы. Дополнительные сведения см. в разделе Прокладка кабелей для плат-адаптеров Riser PCIe.
- Снимите плату-адаптер Riser PCIe.
- Отключите от платы-адаптера Riser PCIe кабель питания.
- Аккуратно поверните язычок на заднем дефлекторе в направлении передней части сервера.

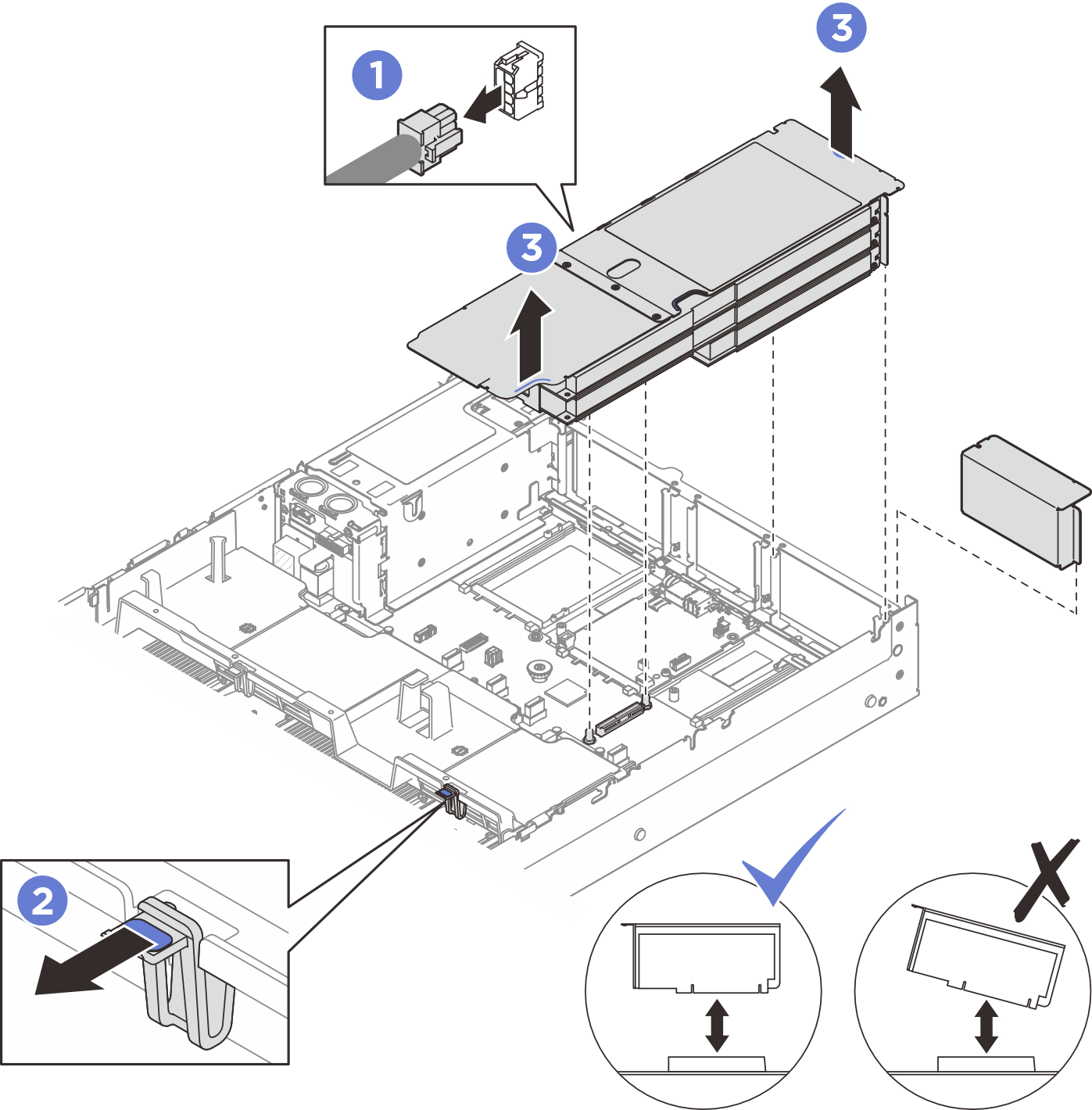

Возьмитесь за плату-адаптер Riser PCIe и поднимите ее, чтобы снять с рамы.Рис. 6. Снятие платы-адаптера Riser PCIe максимальной высоты, полной длины
- Запишите, как подключены кабели, а затем отключите все внутренние кабели от адаптеров PCIe.
После завершения
- Если в раму не планируется устанавливать плату-адаптер Riser PCIe, установите заглушку платы-адаптера Riser в раму.
- Если планируется заменить адаптер PCIe, см. раздел Снятие адаптера PCIe.
- При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
Демонстрационное видео
