Extracción de una tarjeta de expansión PCIe
Siga las instrucciones que aparecen en esta sección para quitar una tarjeta de expansión PCIe.
Acerca de esta tarea
Atención
- Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
- Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
- Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a la cubierta superior, o quite el servidor del bastidor. Consulte Extracción del servidor de los rieles.

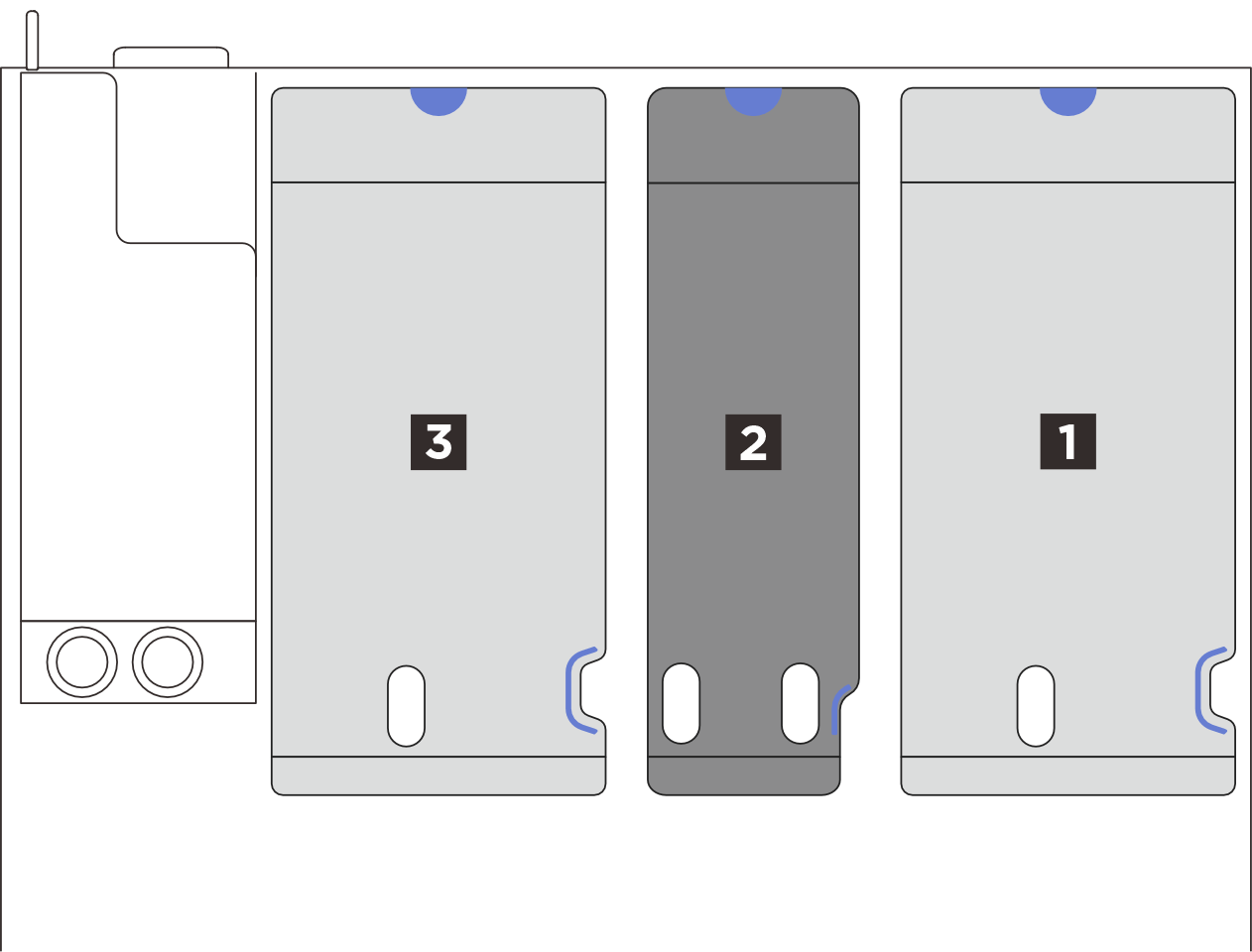

Figura 1. Modelos de servidor con tres tarjetas de expansión PCIe  |
|

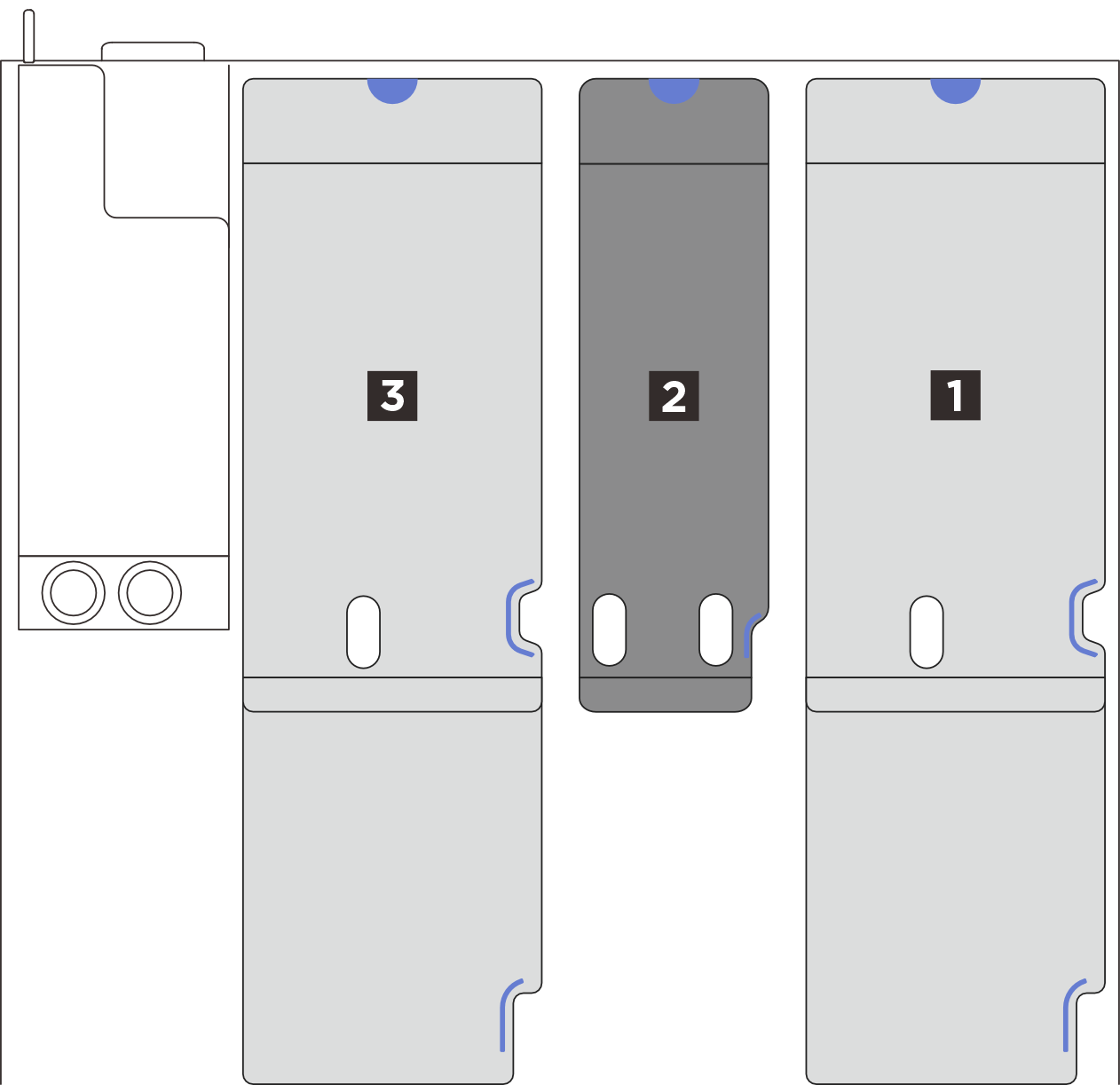

Figura 2. Modelos de servidor con tres tarjetas de expansión PCIe y ampliadores de expansión  | |

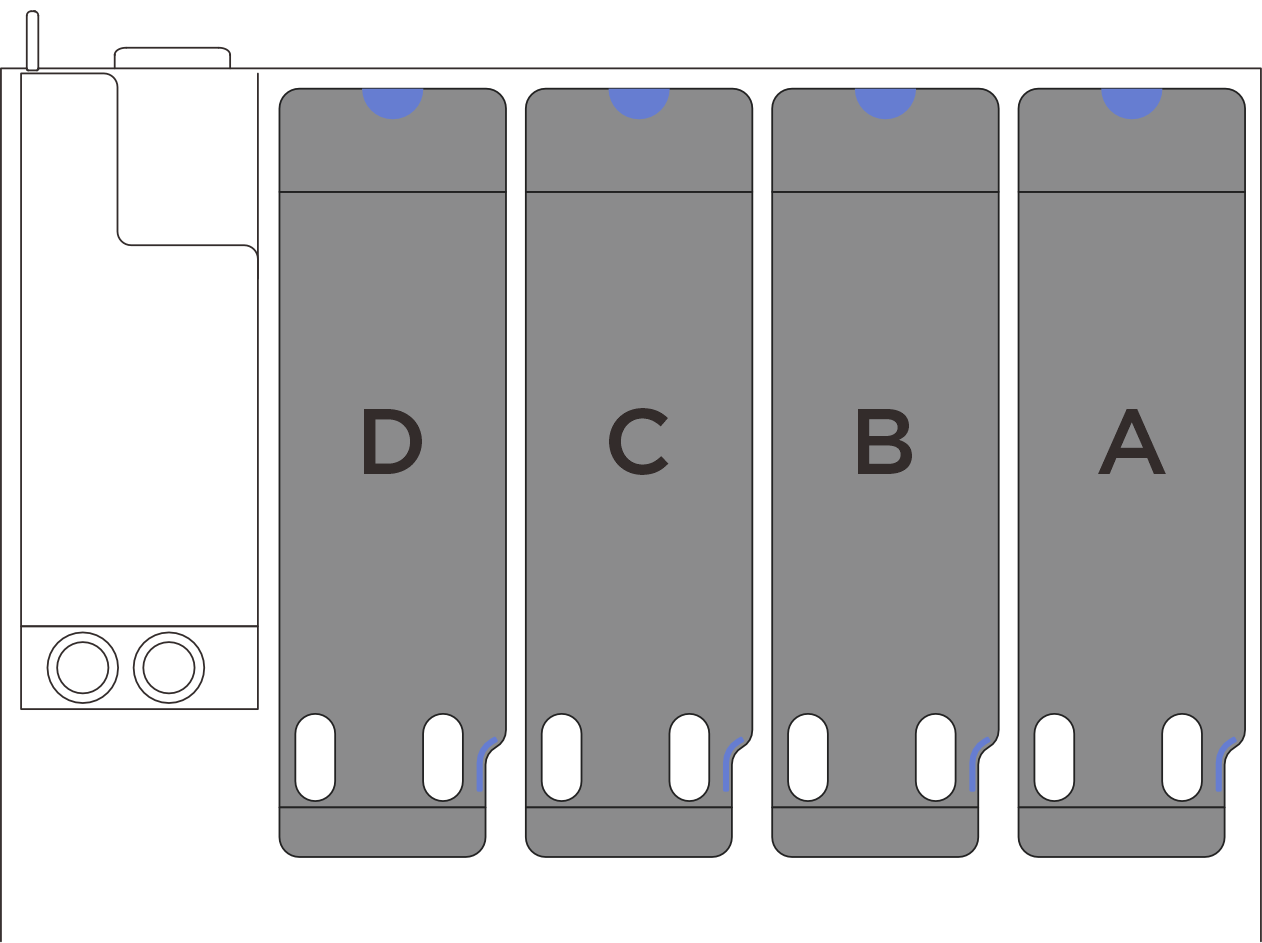

Figura 3. Modelos de servidor con cuatro tarjetas de expansión PCIe  |
|
Nota
- En función de la configuración, siga los procedimientos correspondientes a continuación para realizar la extracción de forma adecuada:
- La ubicación de la expansión PCIe podría tener un aspecto diferente del que presentan las ilustraciones de este tema.
Quite una expansión PCIe de LP
Procedimiento
- Prepárese para esta tarea.
- Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
- Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
- Si está instalado el módulo de puerto serie, levante ligeramente la expansión PCIe y desconecte el cable del puerto serie del conjunto de la placa del sistema.
- Desconecte los cables de señal del conjunto de la placa del sistema. Consulte Disposición de cables de la expansión PCIe para obtener más información.
- Extracción de la expansión de PCIe.
Si corresponde, desconecte el cable de alimentación de la tarjeta de expansión PCIe.

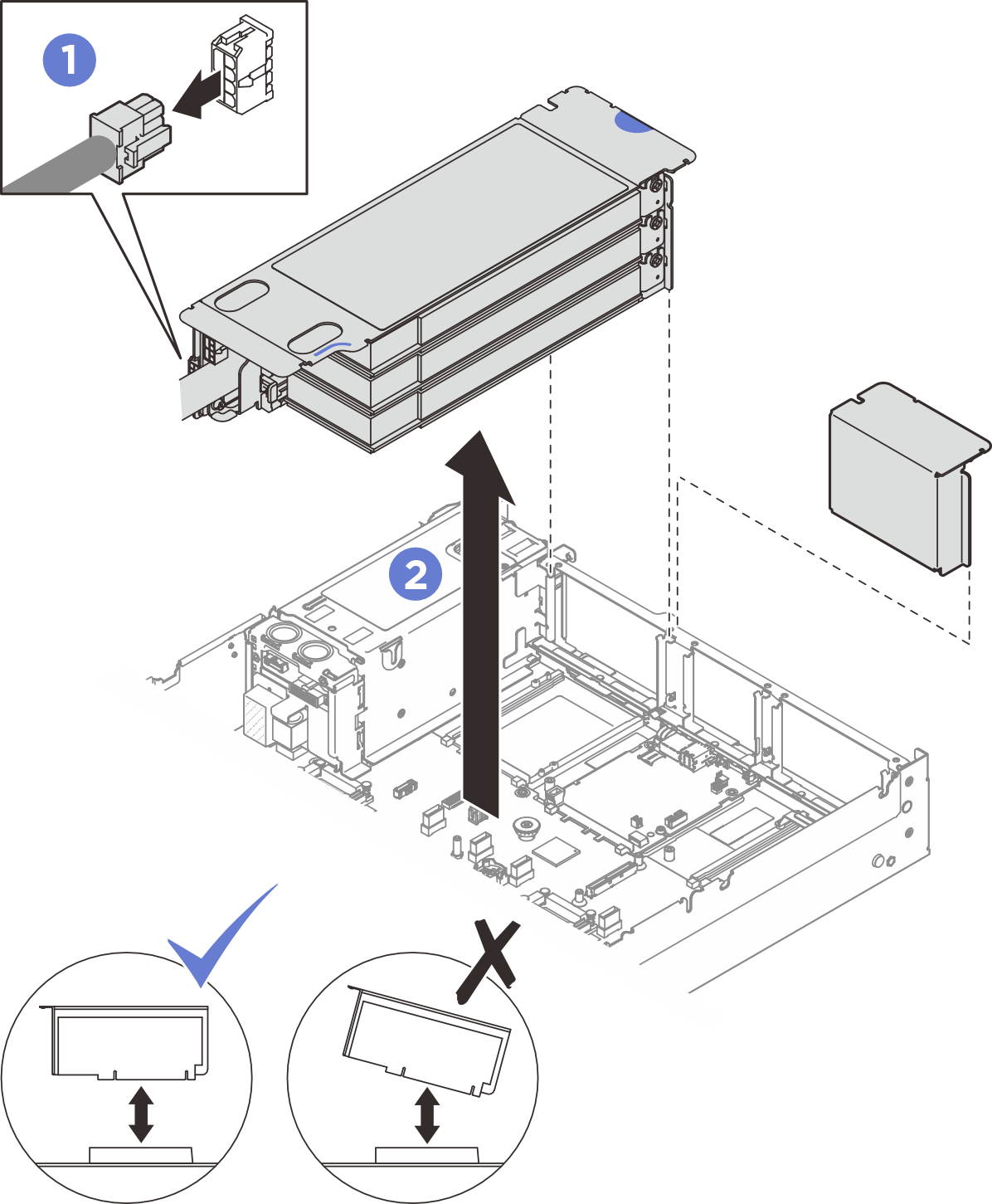

Sujete y levante la expansión PCIe para quitarla del chasis.Figura 4. Extracción de la expansión PCIe de LP (con conector de alimentación)
- Anote las conexiones de cables y desconecte todos los cables internos de los adaptadores PCIe.
Después de finalizar
- Si no se va a instalar ninguna tarjeta de expansión de PCIe en el chasis, instale un relleno de expansión en el chasis.
- Si tiene planes de sustituir un adaptador PCIe, consulte Extracción de un adaptador PCIe.
- Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Video de demostración
Quite una expansión PCIe de FHHL
Procedimiento
- Prepárese para esta tarea.
- Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
- Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
- Desconecte los cables de señal del conjunto de la placa del sistema. Consulte Disposición de cables de la expansión PCIe para obtener más información.
- Extracción de la expansión de PCIe.
- Desconecte el cable de alimentación de la expansión PCIe.

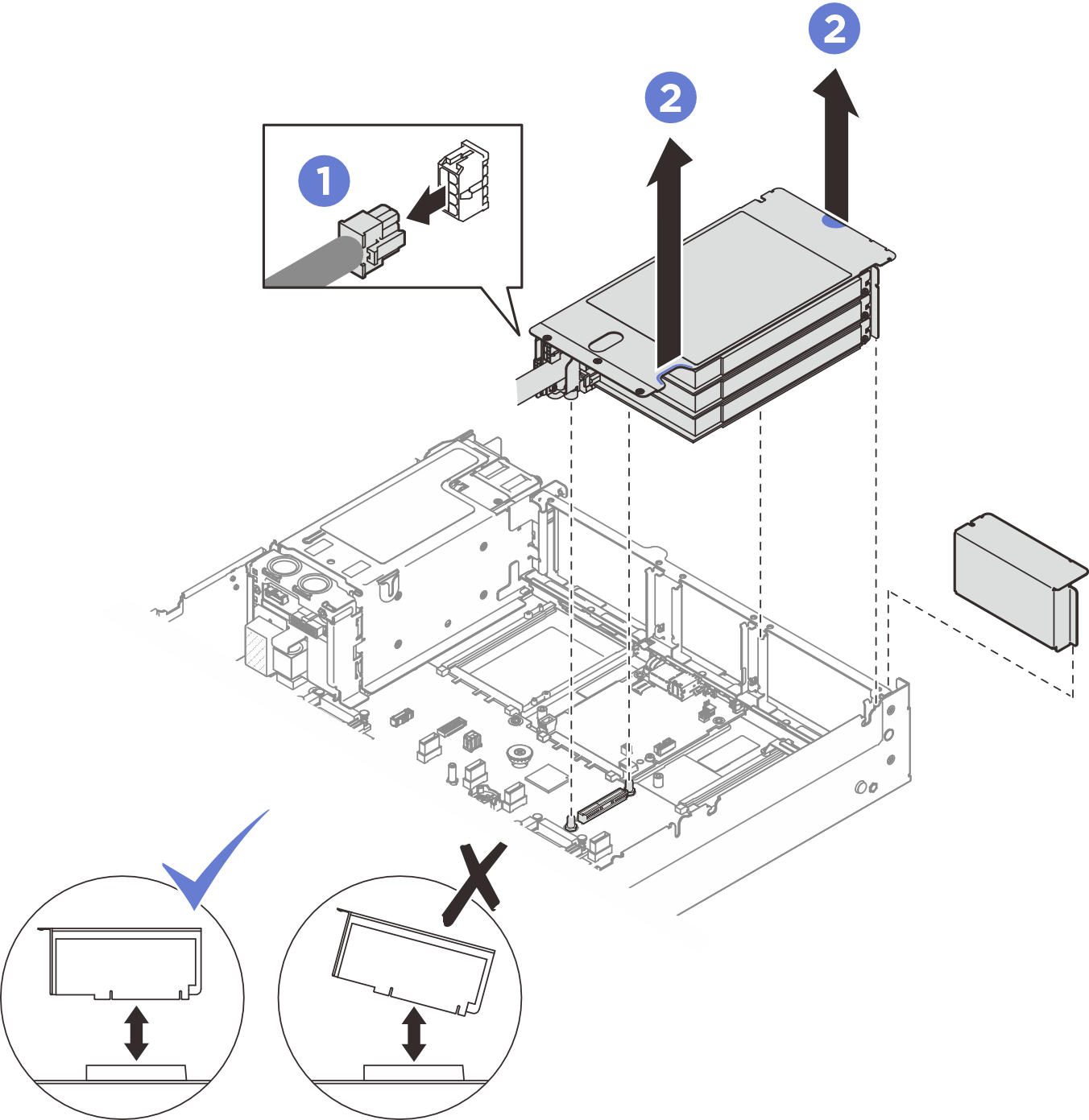

- Sujete y levante la expansión PCIe para quitarla del chasis.Figura 5. Extracción de una expansión PCIe de FHHL
- Anote las conexiones de cables y desconecte todos los cables internos de los adaptadores PCIe.
Después de finalizar
- Si no se va a instalar ninguna tarjeta de expansión de PCIe en el chasis, instale un relleno de expansión en el chasis.
- Si tiene planes de sustituir un adaptador PCIe, consulte Extracción de un adaptador PCIe.
- Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Video de demostración
Quite una expansión PCIe de FHFL
Procedimiento
- Prepárese para esta tarea.
- Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
- Quite la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
- Desconecte los cables de señal del conjunto de la placa del sistema. Consulte Disposición de cables de la expansión PCIe para obtener más información.
- Extracción de la expansión de PCIe.
- Desconecte el cable de alimentación de la expansión PCIe.
- Gire con cuidado la pestaña que se encuentra en el deflector de aire posterior hacia fuera, hasta la parte frontal de servidor.

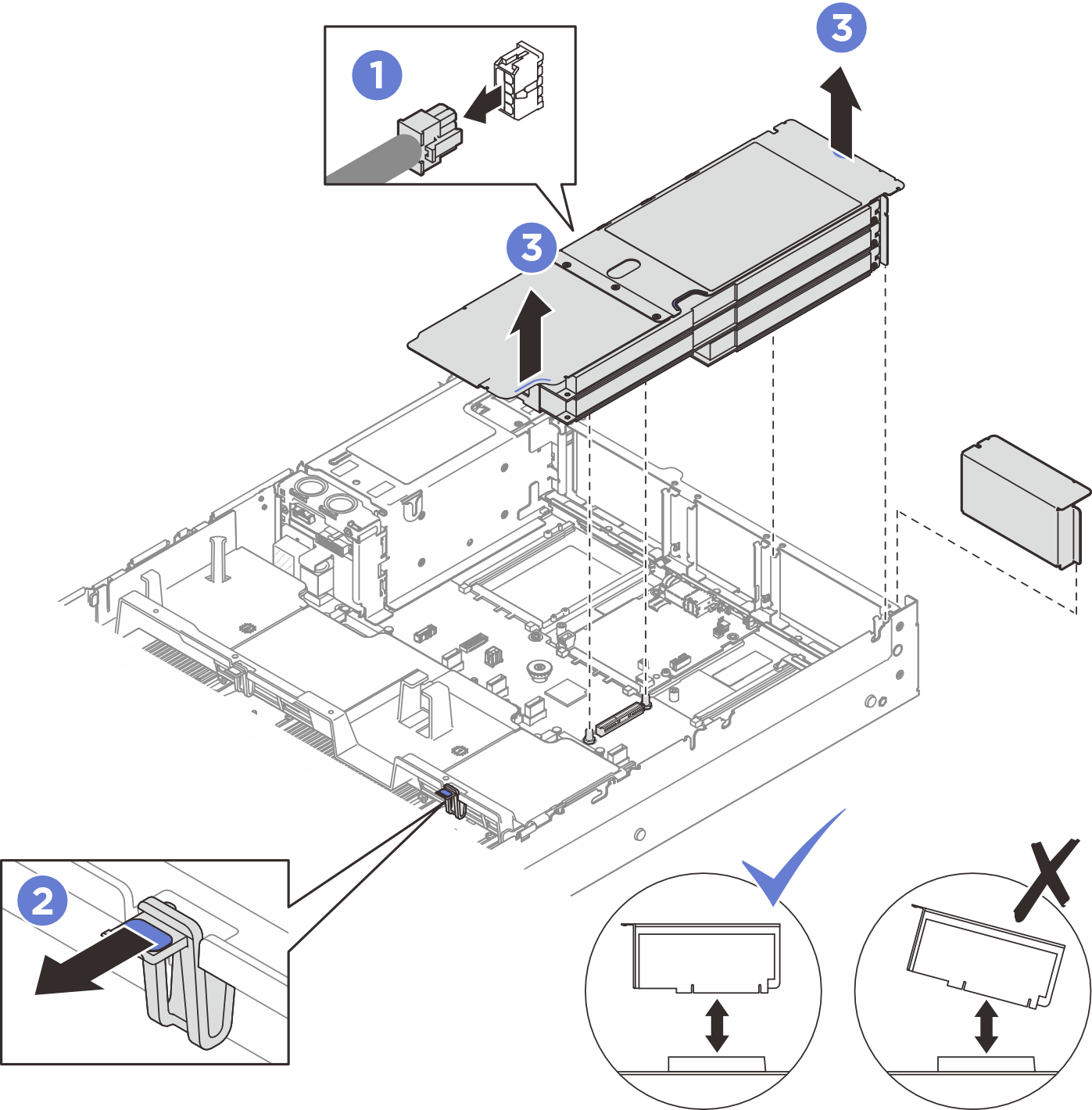

Sujete y levante la expansión PCIe para quitarla del chasis.Figura 6. Extracción de una expansión PCIe de FHFL
- Anote las conexiones de cables y desconecte todos los cables internos de los adaptadores PCIe.
Después de finalizar
- Si no se va a instalar ninguna tarjeta de expansión de PCIe en el chasis, instale un relleno de expansión en el chasis.
- Si tiene planes de sustituir un adaptador PCIe, consulte Extracción de un adaptador PCIe.
- Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
Video de demostración
