Extracción del servidor de los rieles

Acerca de esta tarea

S036




18 - 32 kg (39 - 70 lb)32 - 55 kg (70 - 121 lb)
PRECAUCIÓN
Utilice métodos seguros cuando lo levante.
R006
No weight on shelf
PRECAUCIÓN
No coloque ningún objeto encima de un dispositivo montado en bastidor, a menos que dicho dispositivo sea para utilizar como estante.
S037
mechanical lift required
PRECAUCIÓN
El peso de esta pieza o unidad es de más de 55 kg (121,2 lb). Se necesitan personas especialmente capacitadas, un dispositivo elevador o ambos para levantar de forma segura esta pieza o unidad.
Atención
  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
  1. Desenganche el servidor si se ha fijado al bastidor.
    Vista frontal

    		Vista posterior

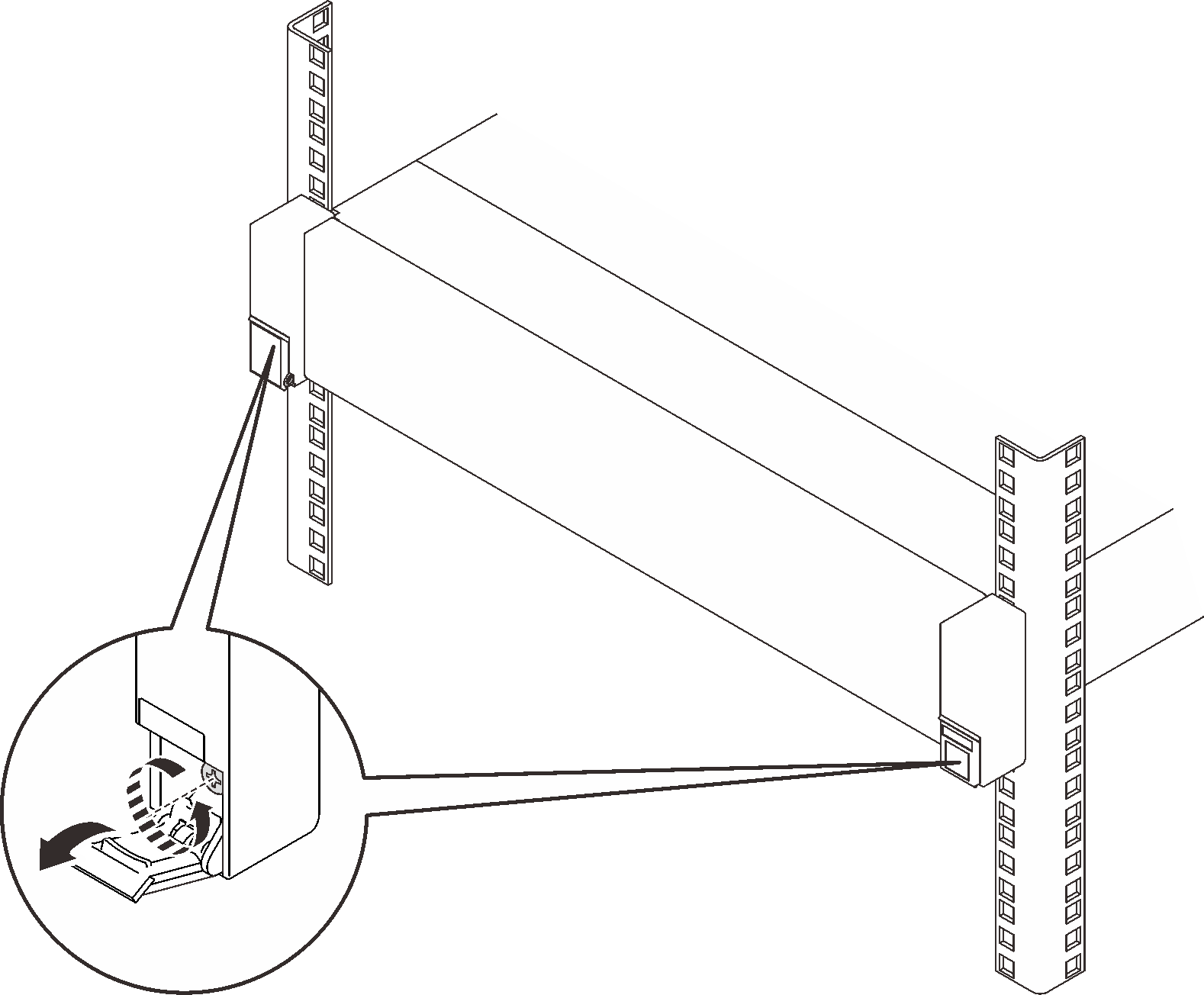

    • Abra los pestillos de liberación del bastidor y afloje los tornillos cautivos hacia la izquierda con un destornillador Philips.
    Nota
    Use un soquete hexagonal de cabeza plana o un destornillador Phillips para la siguiente instrucción.

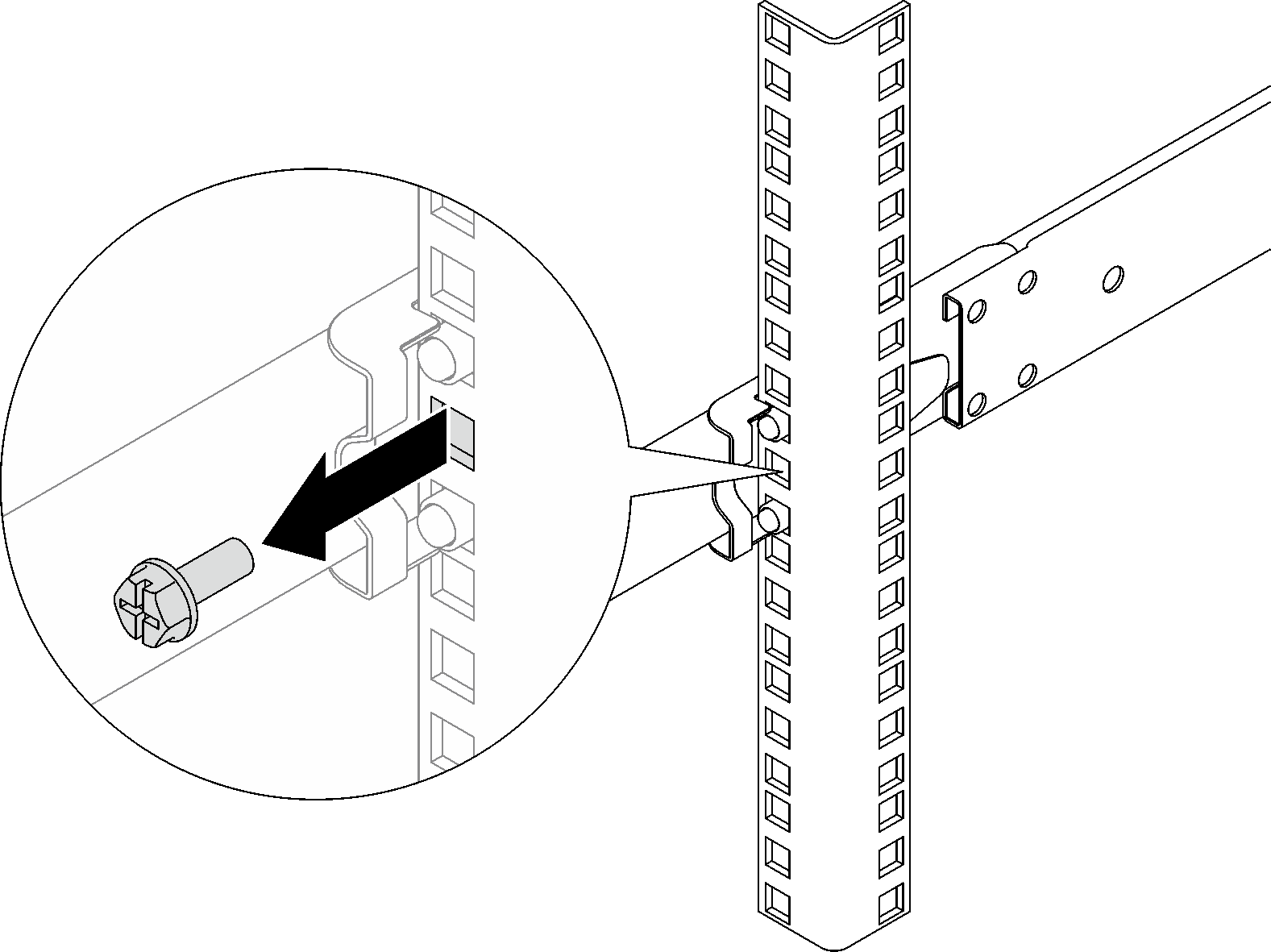

    • Extraiga los tornillos M6 en ambos lados.
  2. Determine el método de elevación. Hay dos opciones disponibles para levantarlo:


    Si se trata de un levantamiento realizado por dos personas, quite primero los siguientes componentes:

    • Todas las unidades de fuente de alimentación
    • Todas las unidades de almacenamiento


    De lo contrario, levante el servidor con tres personas o con un dispositivo elevador.



    PRECAUCIÓN
    Asegúrese de que dos personas levanten el servidor con las manos en la posición que se ilustra.

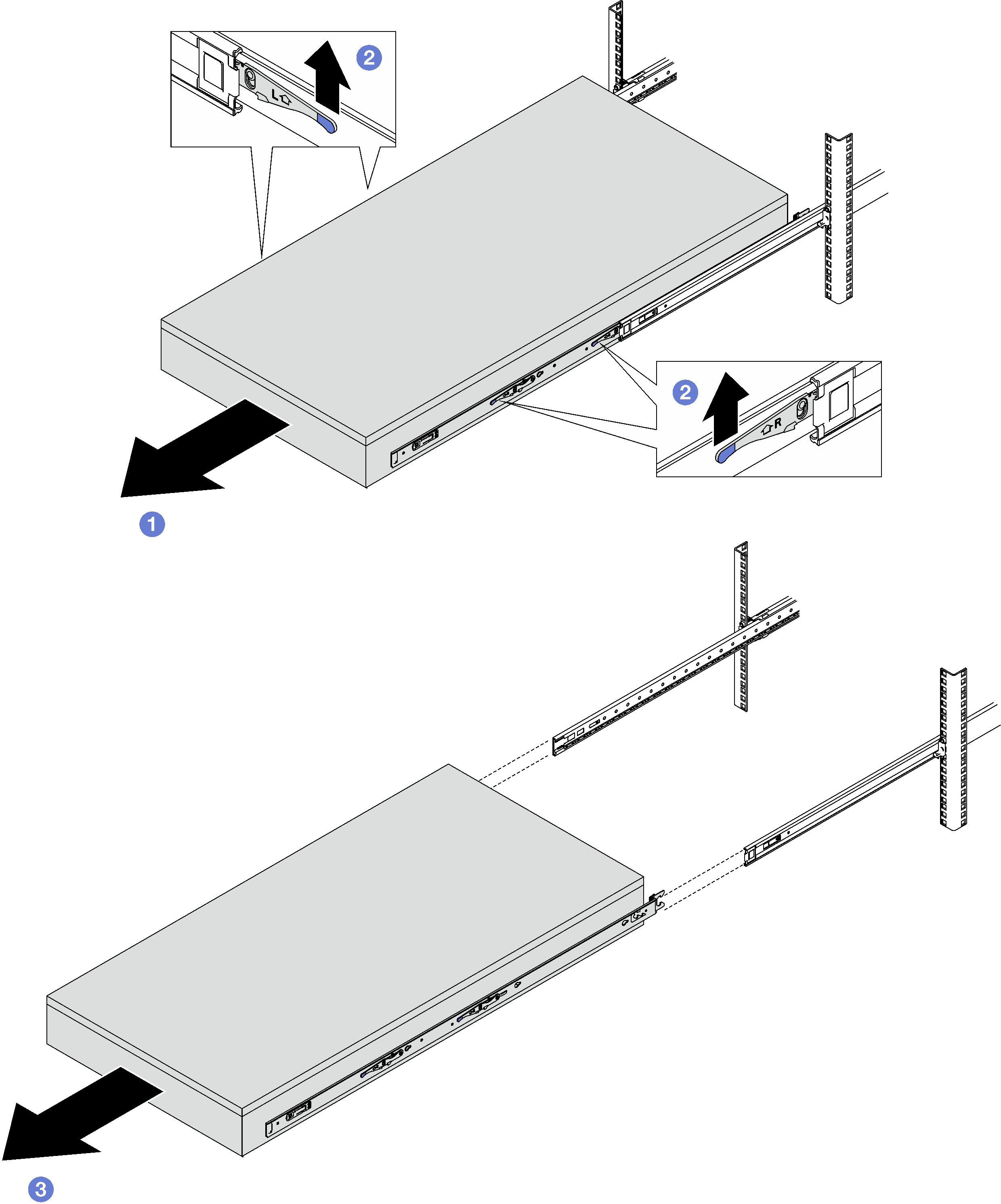

  3. Extraiga el servidor junto con los rieles interiores.


    • Deslice el servidor hacia afuera hasta que se detenga.
    • Levante ambos pestillos de bloqueo simultáneamente y, a continuación, tire del servidor.
    Atención
    Los rieles tienen dos pares de pestillos de bloqueo. Levante el segundo par y tire de nuevo del servidor.
    • Deslice el servidor hacia fuera para extraerlo por completo de los rieles.

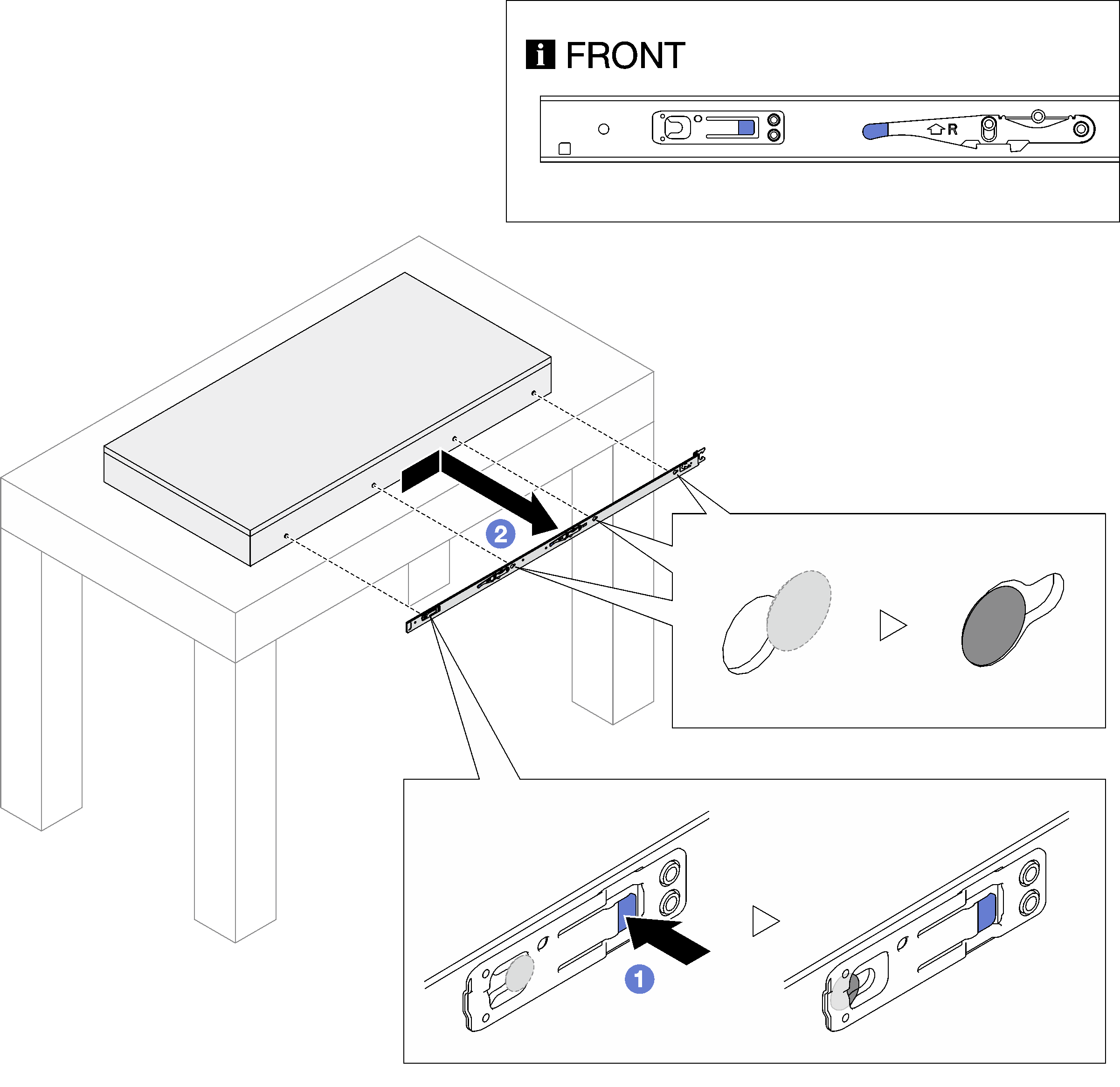

  4. Quite el riel interno del servidor.


    • Presione la pestaña de liberación.
    • Empuje el riel interno hacia atrás hasta que las patillas T del servidor se desenganchen del riel interno .
  5. Repita el paso anterior en el otro riel.
