PCIe-Adapterkarte installieren
Führen Sie die Anweisungen in diesem Abschnitt aus, um eine PCIe-Adapterkarte zu installieren.
Zu dieser Aufgabe
Achtung
- Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.
- Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

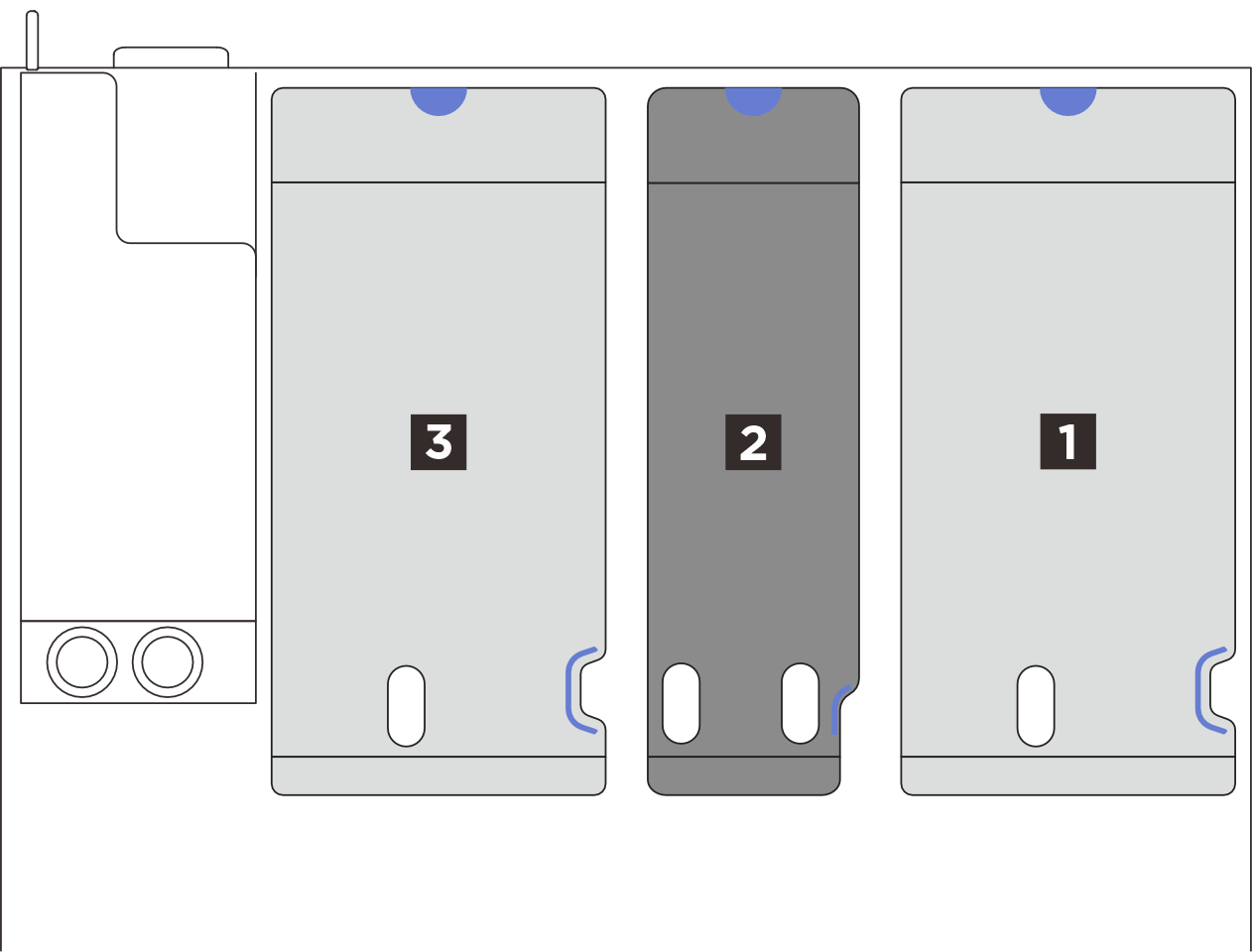

Abbildung 1. Servermodelle mit drei PCIe-Adapterkarten  |
|

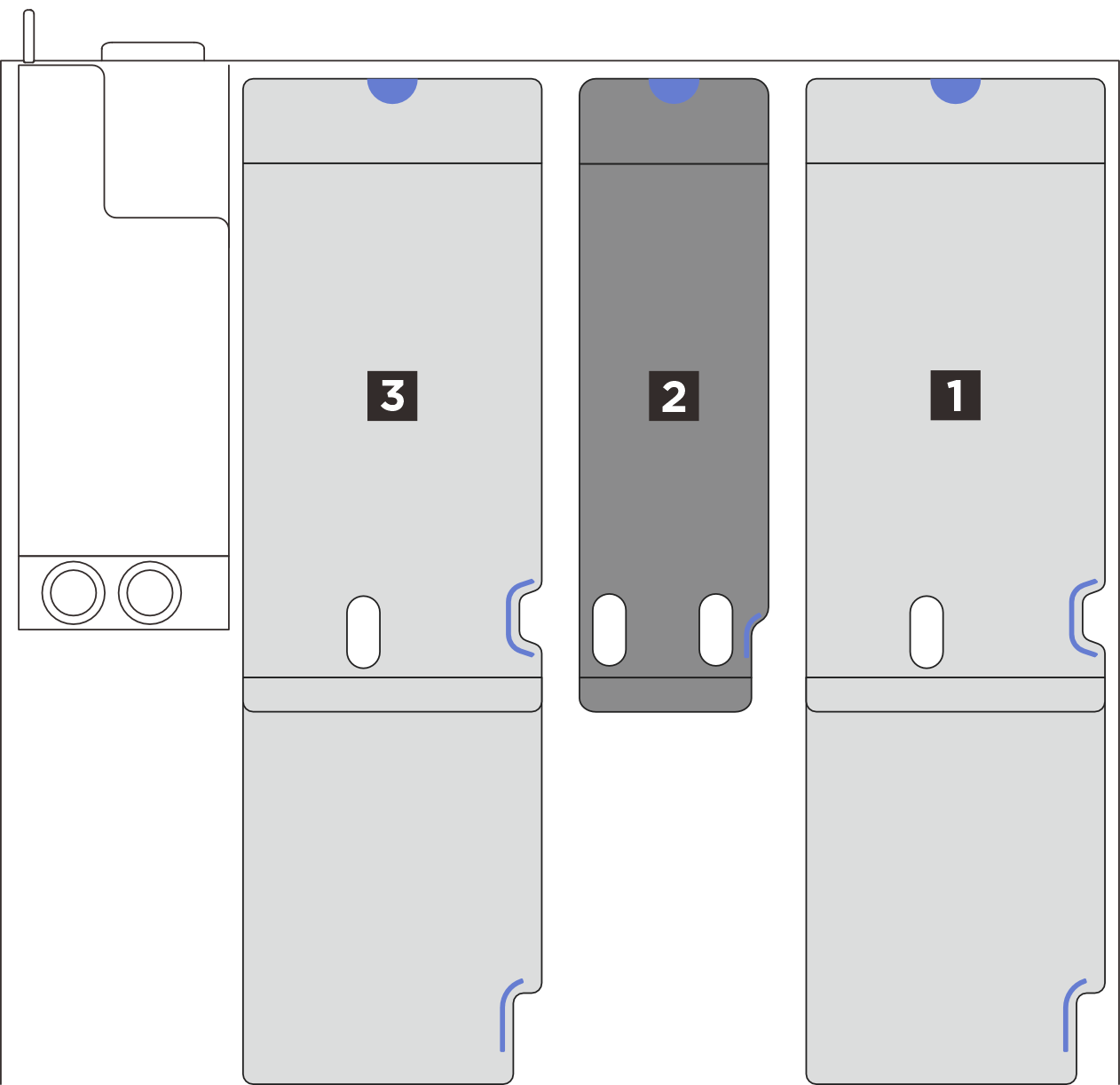

Abbildung 2. Servermodelle mit drei PCIe-Adapterkarten und Adaptererweiterungen  | |

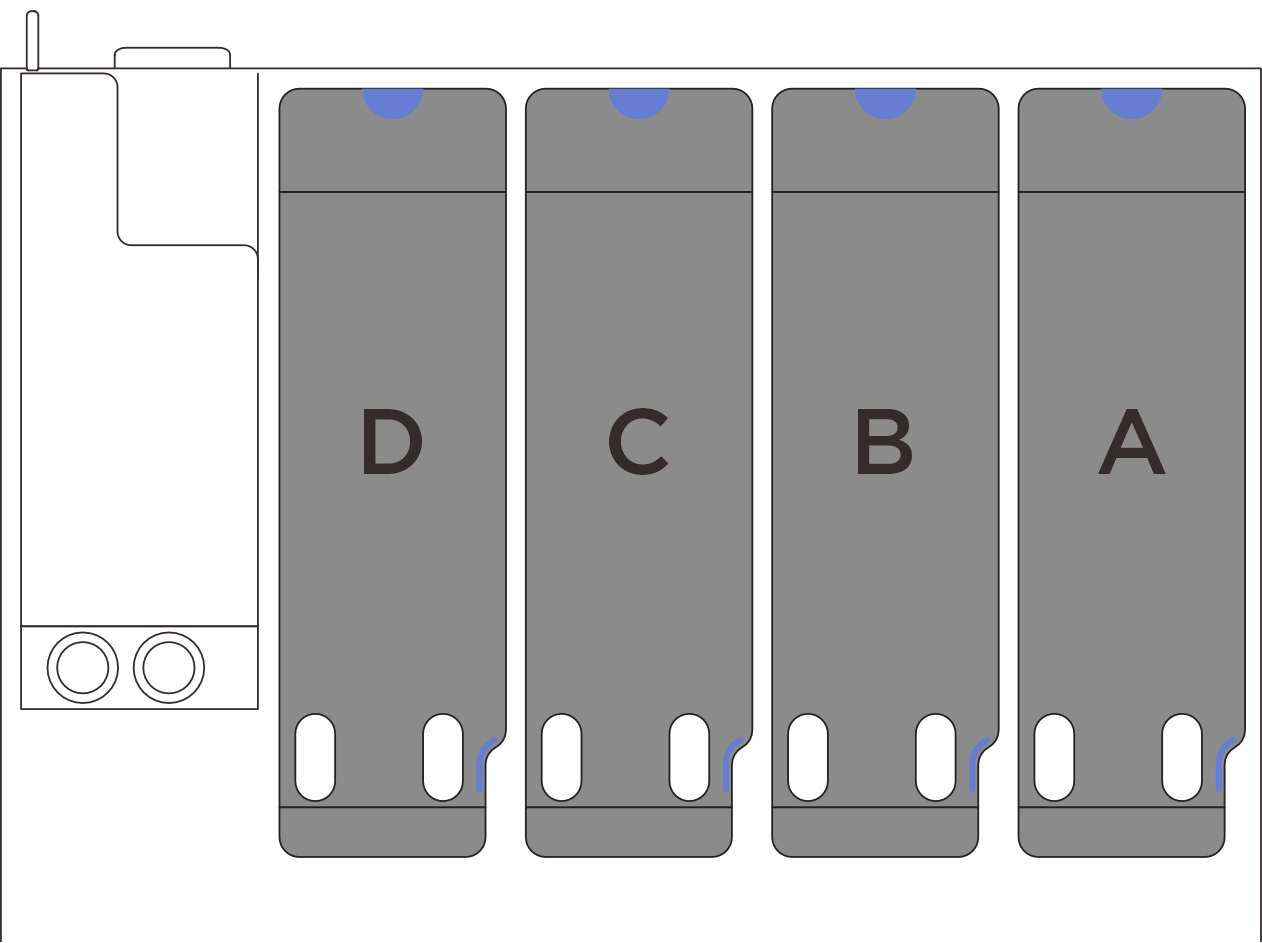

Abbildung 3. Servermodelle mit vier PCIe-Adapterkarten  |
|
Anmerkung
- Gehen Sie für eine ordnungsgemäße Installation je nach Typ und Position des PCIe-Adapterkartes entsprechend den folgenden Vorgehensweisen vor:
- Möglicherweise sieht die Position des PCIe-Adapterkartes anders aus, als dies in den Abbildungen in diesem Abschnitt dargestellt wird.
LP PCIe-Adapterkarte installieren
Vorgehensweise
- PCIe-Adapterkarte installieren.
Richten Sie die Rückseite des PCIe-Adapterkartes an den entsprechenden Schienenführungen an der Rückseite des Gehäuses aus. Drücken Sie den PCIe-Adapterkarte dann vorsichtig gerade nach unten in das Gehäuse, bis er richtig eingesetzt ist.
Falls zutreffend, schließen Sie das Netzkabel an die PCIe-Adapterkarte an.

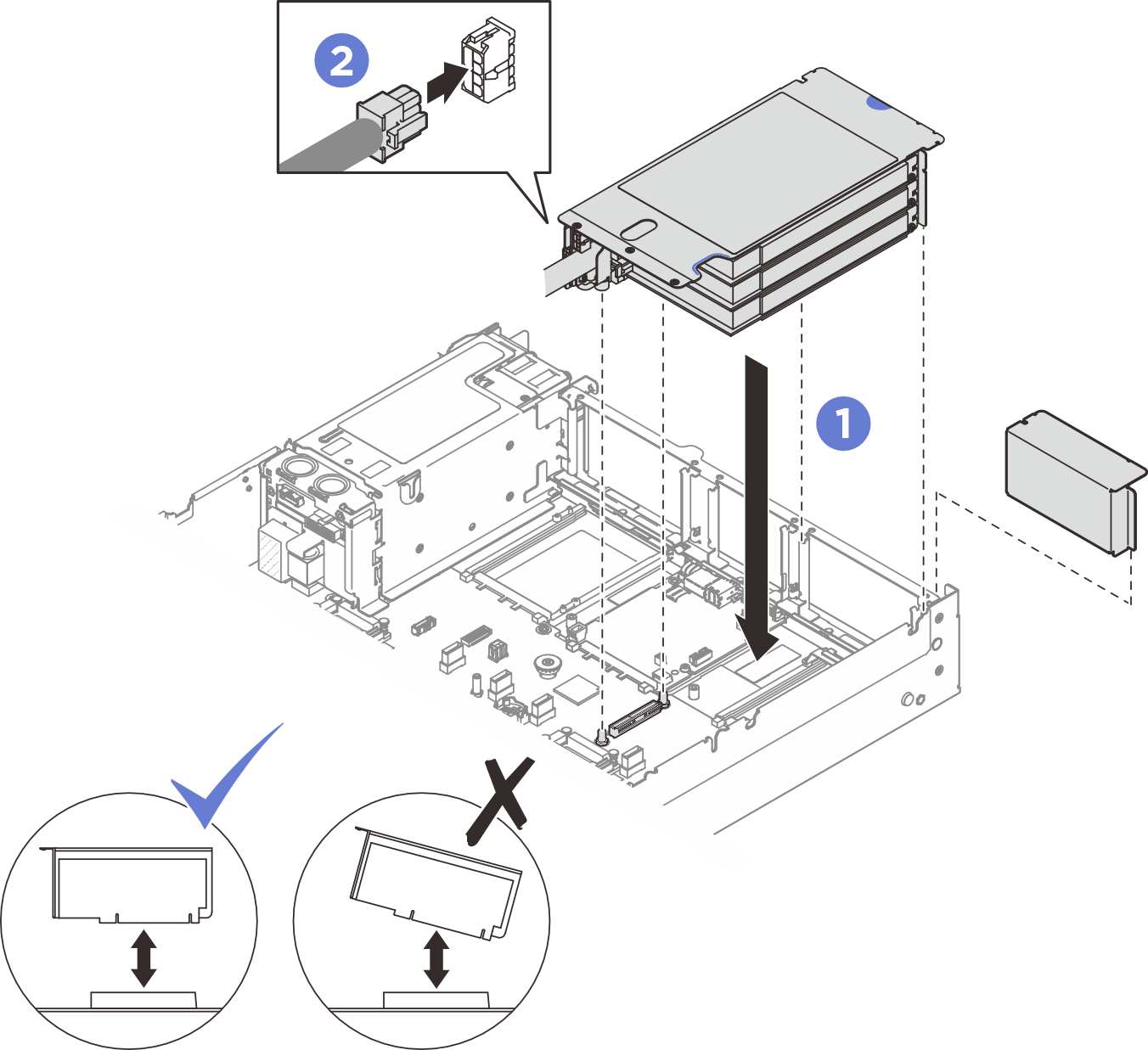

Abbildung 4. Installation des LP PCIe-Adapterkartes (mit Netzteilanschluss)
Nach dieser Aufgabe
- Schließen Sie die Signalkabel wieder an die Systemplatinenbaugruppe an. Informationen dazu finden Sie im Abschnitt Kabelführung für PCIe-Adapterkarte.
- Schließen Sie die Kabel wieder an den PCIe-Adapterkarten an.
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Demo-Video
FHHL PCIe-Adapterkarte installieren
Vorgehensweise
PCIe-Adapterkarte installieren.
- Richten Sie die Rückseite des PCIe-Adapterkartes an den entsprechenden Schienenführungen an der Rückseite des Gehäuses aus. Drücken Sie den PCIe-Adapterkarte dann vorsichtig gerade nach unten in das Gehäuse, bis er richtig eingesetzt ist.
- Schließen Sie das Netzkabel an den PCIe-Adapterkarte an.

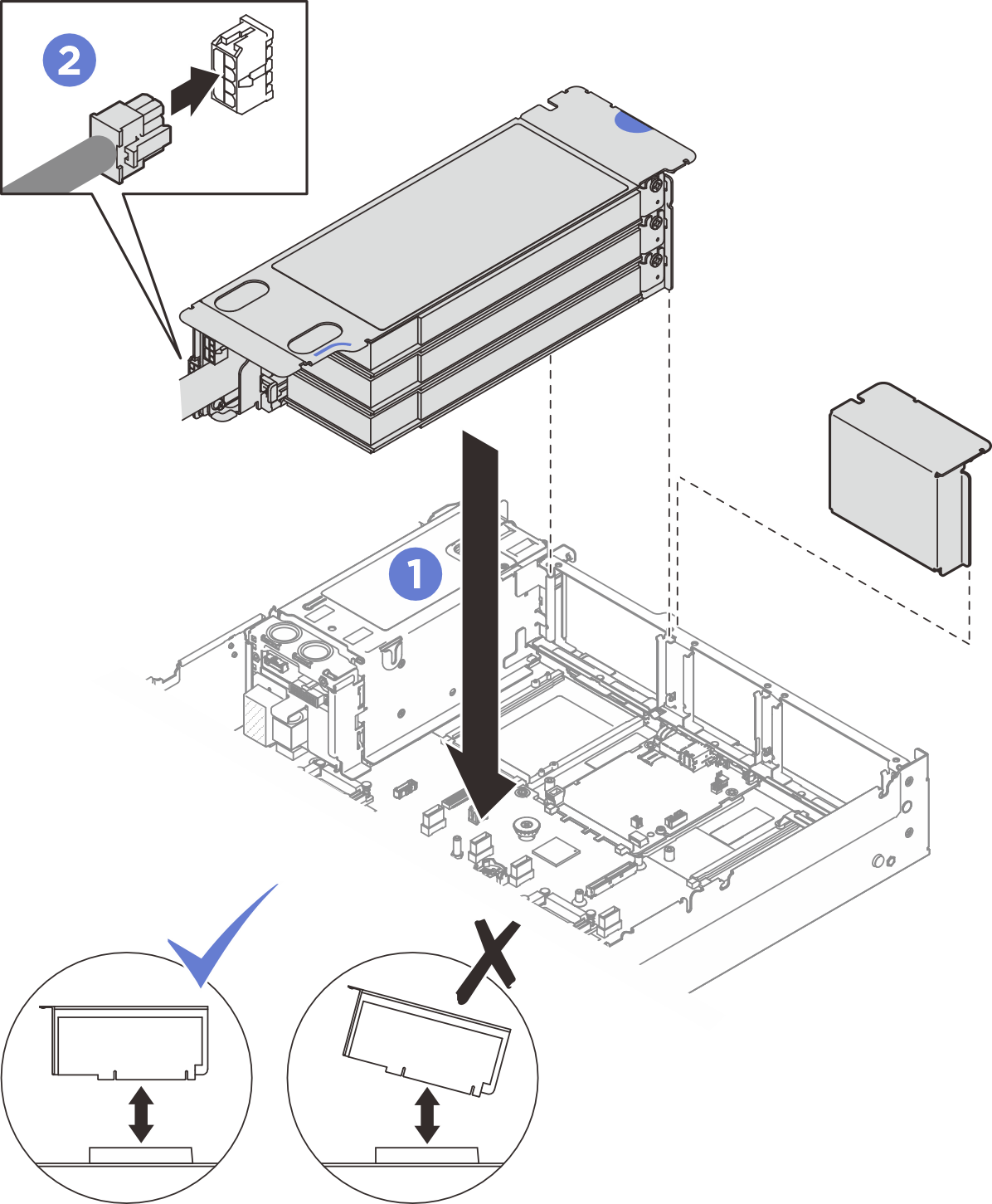

Abbildung 5. Installieren des FHHL PCIe-Adapterkartes
Nach dieser Aufgabe
- Schließen Sie die Signalkabel wieder an die Systemplatinenbaugruppe an. Informationen dazu finden Sie im Abschnitt Kabelführung für PCIe-Adapterkarte.
- Schließen Sie die Kabel wieder an den PCIe-Adapterkarten an.
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Demo-Video
FHFL PCIe-Adapterkarte installieren
Vorgehensweise
PCIe-Adapterkarte installieren.
- Richten Sie die Rückseite des PCIe-Adapterkartes an den entsprechenden Schienenführungen an der Rückseite des Gehäuses aus. Drücken Sie den PCIe-Adapterkarte dann vorsichtig gerade nach unten in das Gehäuse, bis er richtig eingesetzt ist.
- Schließen Sie das Netzkabel an den PCIe-Adapterkarte an.

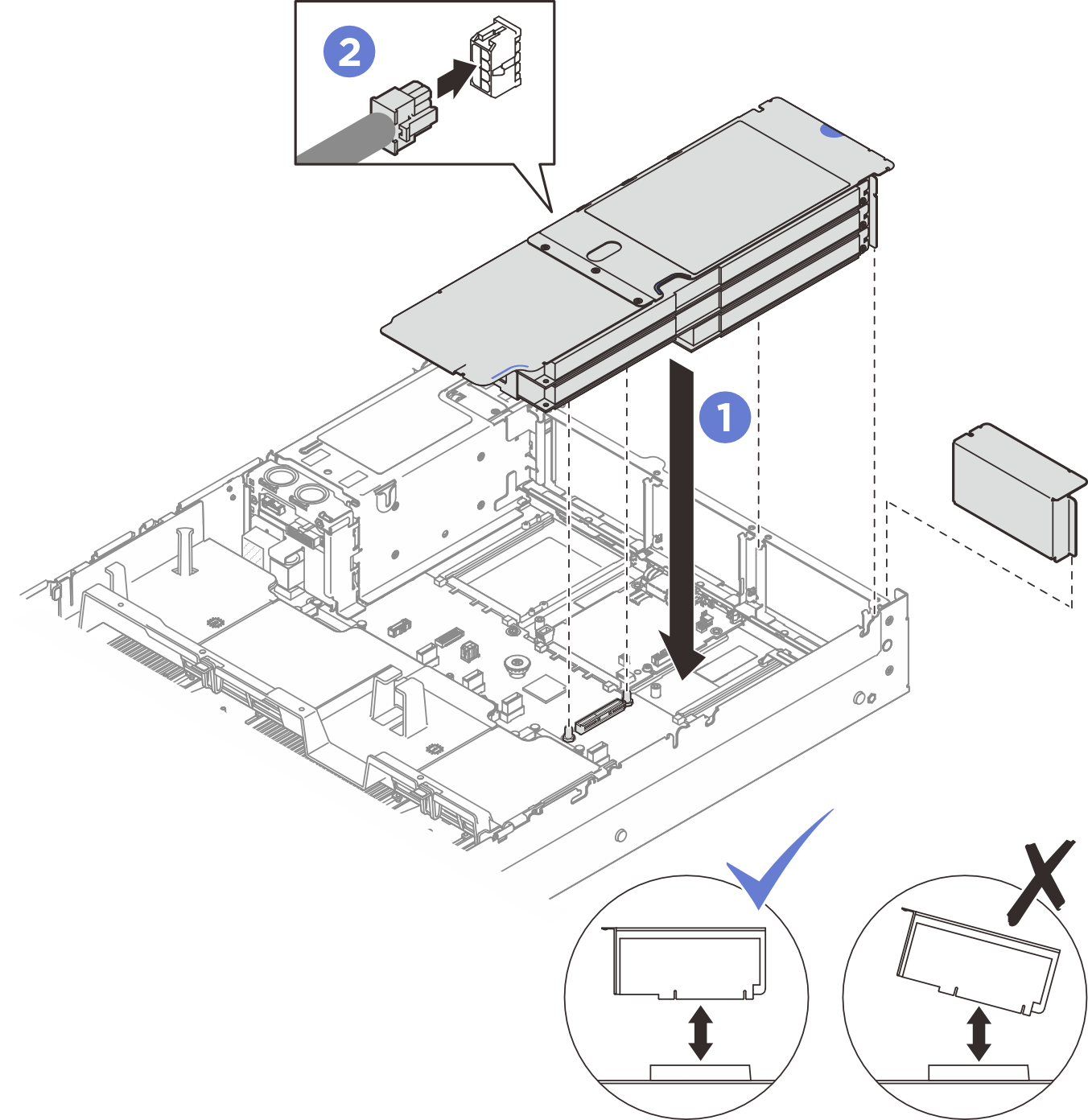

Abbildung 6. Installieren des FHFL PCIe-Adapterkartes
Nach dieser Aufgabe
- Schließen Sie die Signalkabel wieder an die Systemplatinenbaugruppe an. Informationen dazu finden Sie im Abschnitt Kabelführung für PCIe-Adapterkarte.
- Schließen Sie die Kabel wieder an den PCIe-Adapterkarten an.
- Bringen Sie die hintere obere Abdeckung wieder an. Siehe Hintere obere Abdeckung installieren.
- Bringen Sie die vordere obere Abdeckung wieder an. Siehe Vordere obere Abdeckung installieren.
- Schließen Sie den Austausch der Komponenten ab. Informationen dazu finden Sie im Abschnitt Austausch von Komponenten abschließen.
Demo-Video
