Установка отсека для дисков E3.S и объединительной панели
В этом разделе приведены инструкции по установке отсека для дисков E3.S и объединительной панели.
Об этой задаче
Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.
Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.
Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.
- Обеспечьте соблюдение правил и последовательности установки, представленной в разделе Правила и порядок установки объединительной панели.
Чтобы получить доступ к последним обновлениям микропрограммы и драйверов вашего сервера, перейдите по ссылке Веб-сайт скачивания драйверов и программного обеспечения для сервера ThinkSystem SR850 V4.
Дополнительные сведения об инструментах обновления микропрограммы см. в разделе Обновление микропрограммы.
Процедура
- Установите блок объединительной панели в отсек E3.S 1T.
Установите блок объединительной панели в отсек.
Зафиксируйте блок объединительной панели четырьмя винтами.

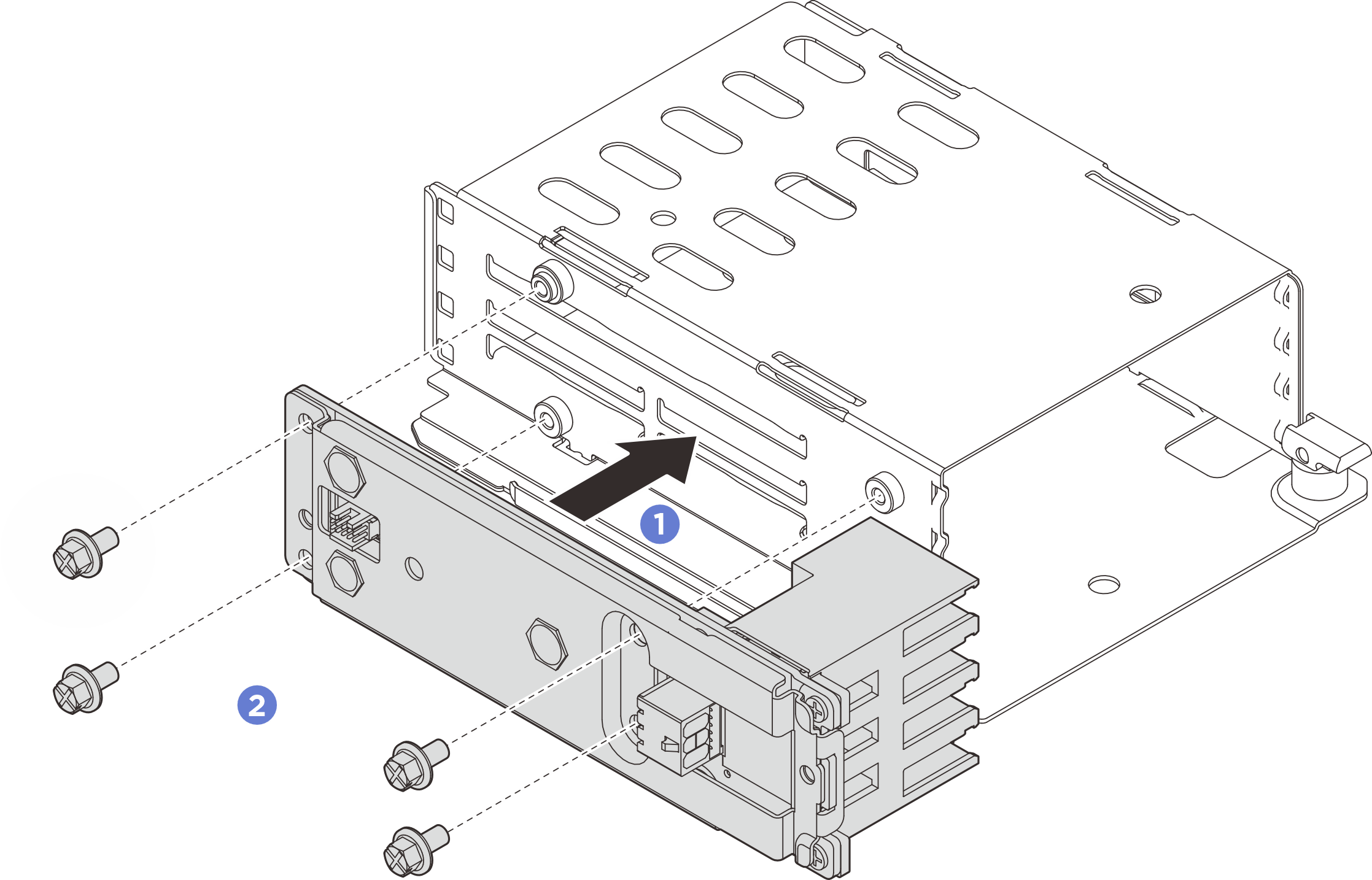

Рис. 1. Установка блока объединительной панели
- Установите отсек E3.S 1T.
- Убедитесь, что защелка находится в открытом положении.
- Вставьте отсек в раму до тех пор, пока направляющий штырек на раме не встанет на место.
Нажмите на защелку, чтобы зафиксировать отсек.

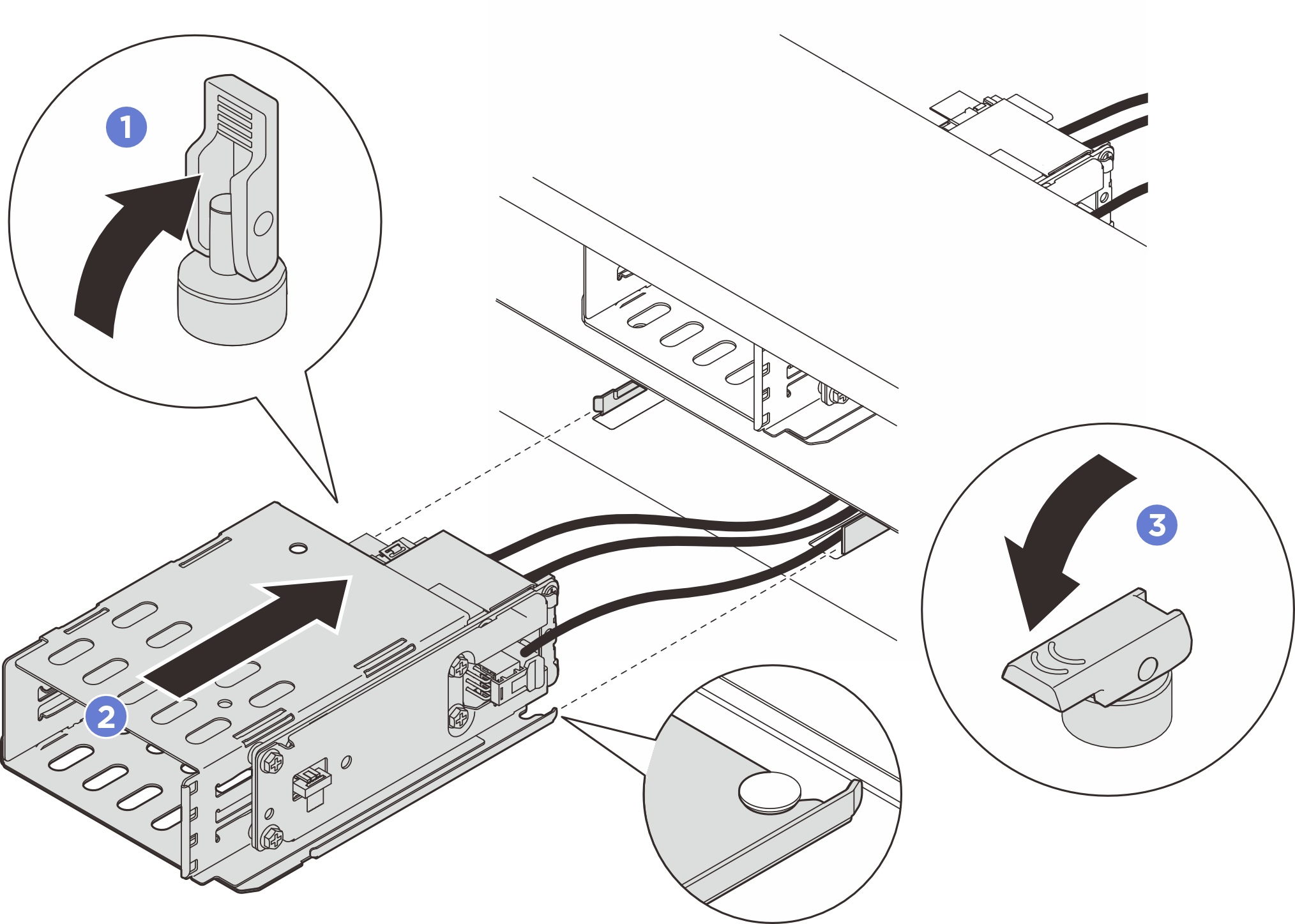

Рис. 2. Установка отсека E3.S 1T
После завершения
- Установите на место передний верхний кожух. См. раздел Установка переднего верхнего кожуха.
- Переустановите диски или заглушки дисков и панель E3.S. См. раздел Установка оперативно заменяемого диска E3.S.
- Завершите замену компонентов. См. раздел Завершение замены компонентов.
