ประกอบอินเทอร์โพเซอร์ M.2 ด้านหลังและไดรฟ์

ทำตามคำแนะนำในส่วนนี้เพื่อประกอบอินเทอร์โพเซอร์ M.2 ด้านหลังและไดรฟ์

ขั้นตอน

1. หากจำเป็น ให้ติดตั้งตัวระบายความร้อนใหม่ลงในไดรฟ์ M.2
   1. ก่อนติดตั้งตัวระบายความร้อนใหม่ลงในไดรฟ์ M.2 ให้ลอกฟิล์มบนแผ่นระบายความร้อนออก

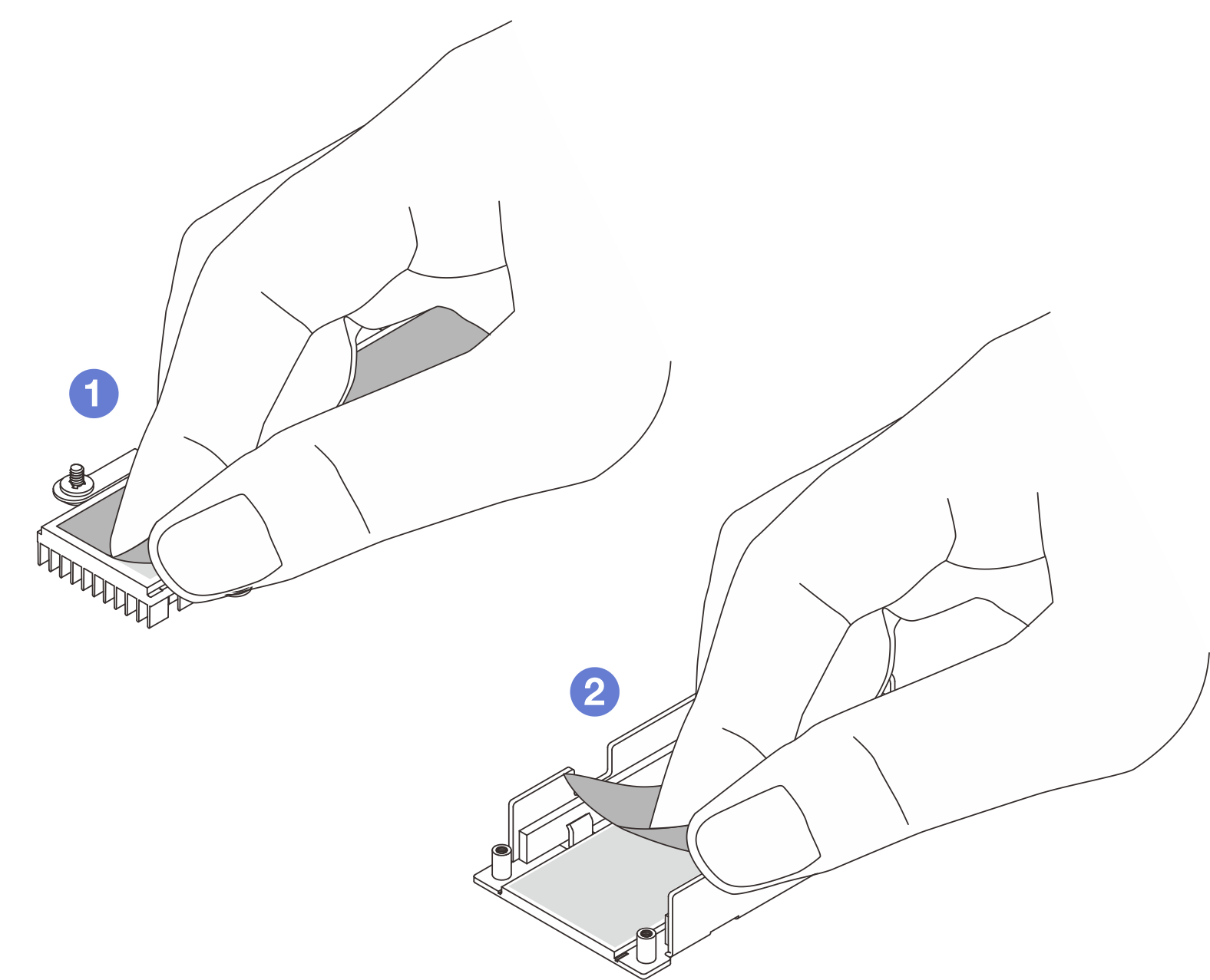

      รูปที่ 1. ลอกฟิล์มออก







      • ลอกฟิล์มบนแผ่นระบายความร้อนที่ตัวระบายความร้อนออก
      • ลอกฟิล์มบนแผ่นระบายความร้อนบนถาดออก
   2. ติดตั้งตัวระบายความร้อนและไดรฟ์ M.2

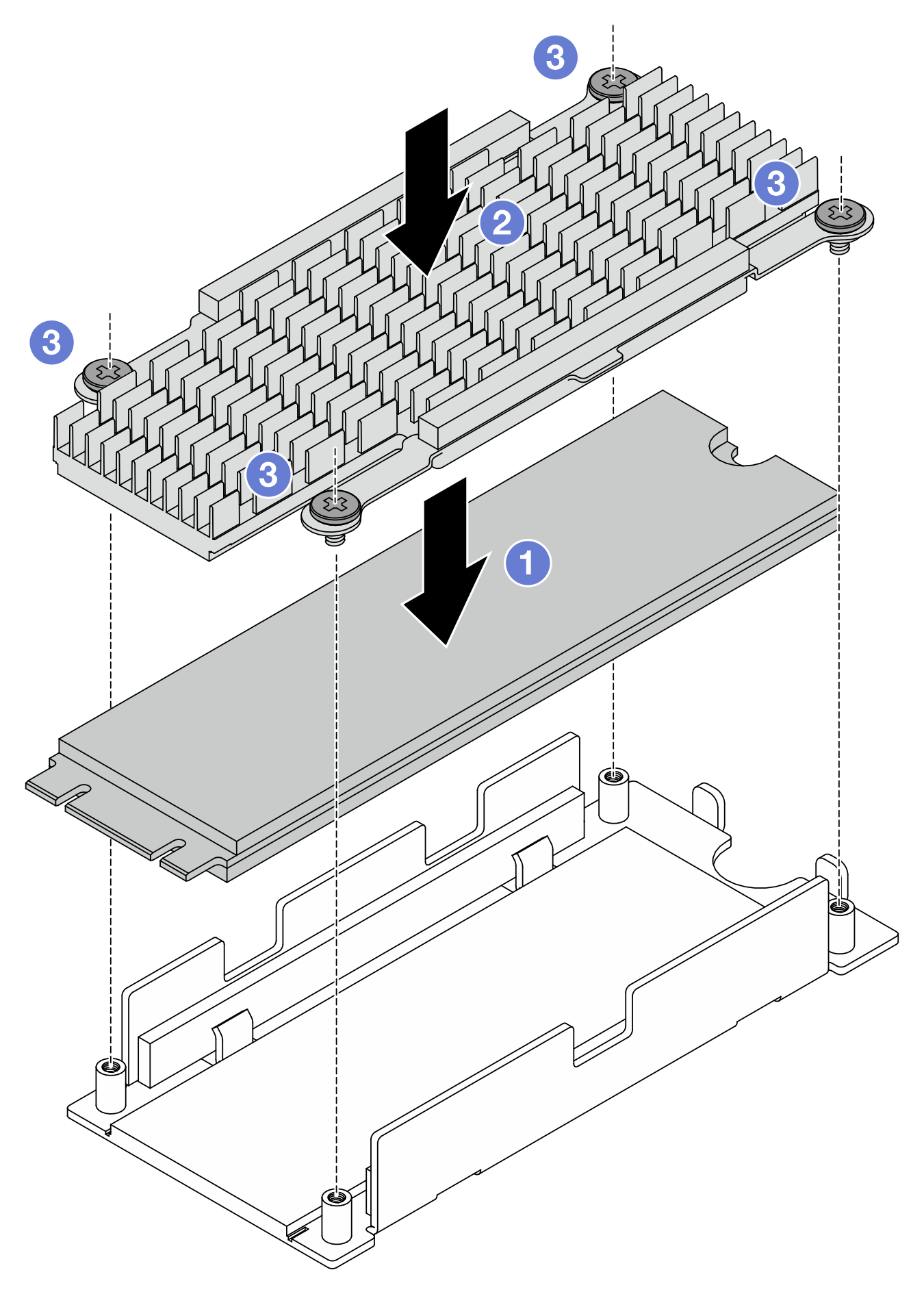

      รูปที่ 2. การประกอบตัวระบายความร้อนและไดรฟ์ M.2







      • วางไดรฟ์ M.2 บนแผ่นด้านล่าง
      • จัดตำแหน่งตัวระบายความร้อนให้ตรงกับหมุดนำร่องบนถาดไดรฟ์
      • ขันสกรูสี่ตัวเพื่อยึดไดรฟ์และตัวระบายความร้อนให้แน่น
2. ติดตั้งอินเทอร์โพเซอร์ M.2 เข้ากับถาด

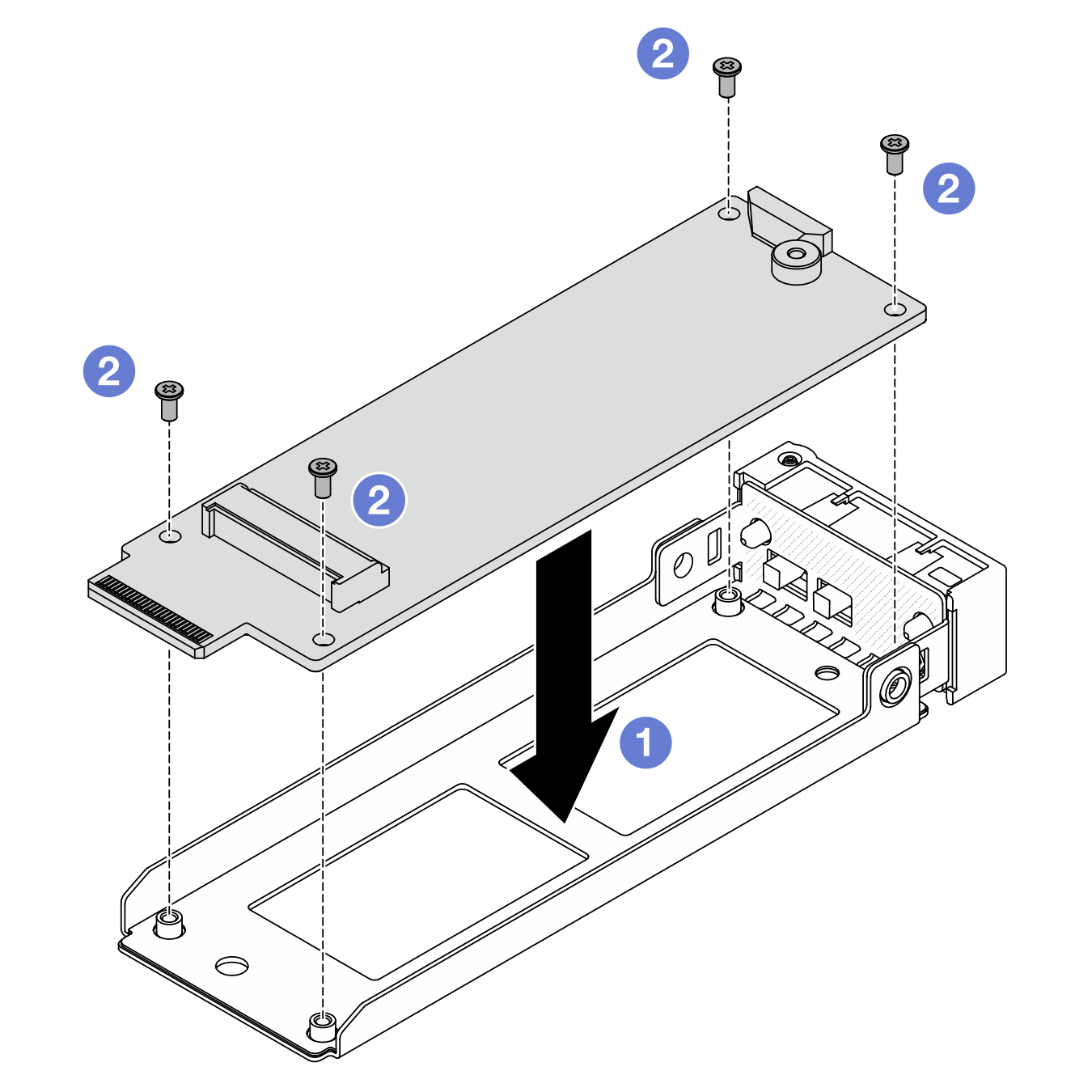

   รูปที่ 3. การติดตั้งอินเทอร์โพเซอร์ M.2






   1. จัดตำแหน่งอินเทอร์โพเซอร์ให้ตรงกับหมุดนำร่องบนถาดอินเทอร์โพเซอร์
   2. ขันสกรูสี่ตัวเพื่อยึดอินเทอร์โพเซอร์ให้แน่น
3. ติดตั้งไดรฟ์ M.2 พร้อมตัวระบายความร้อนเข้ากับอินเตอร์โพสเซอร์

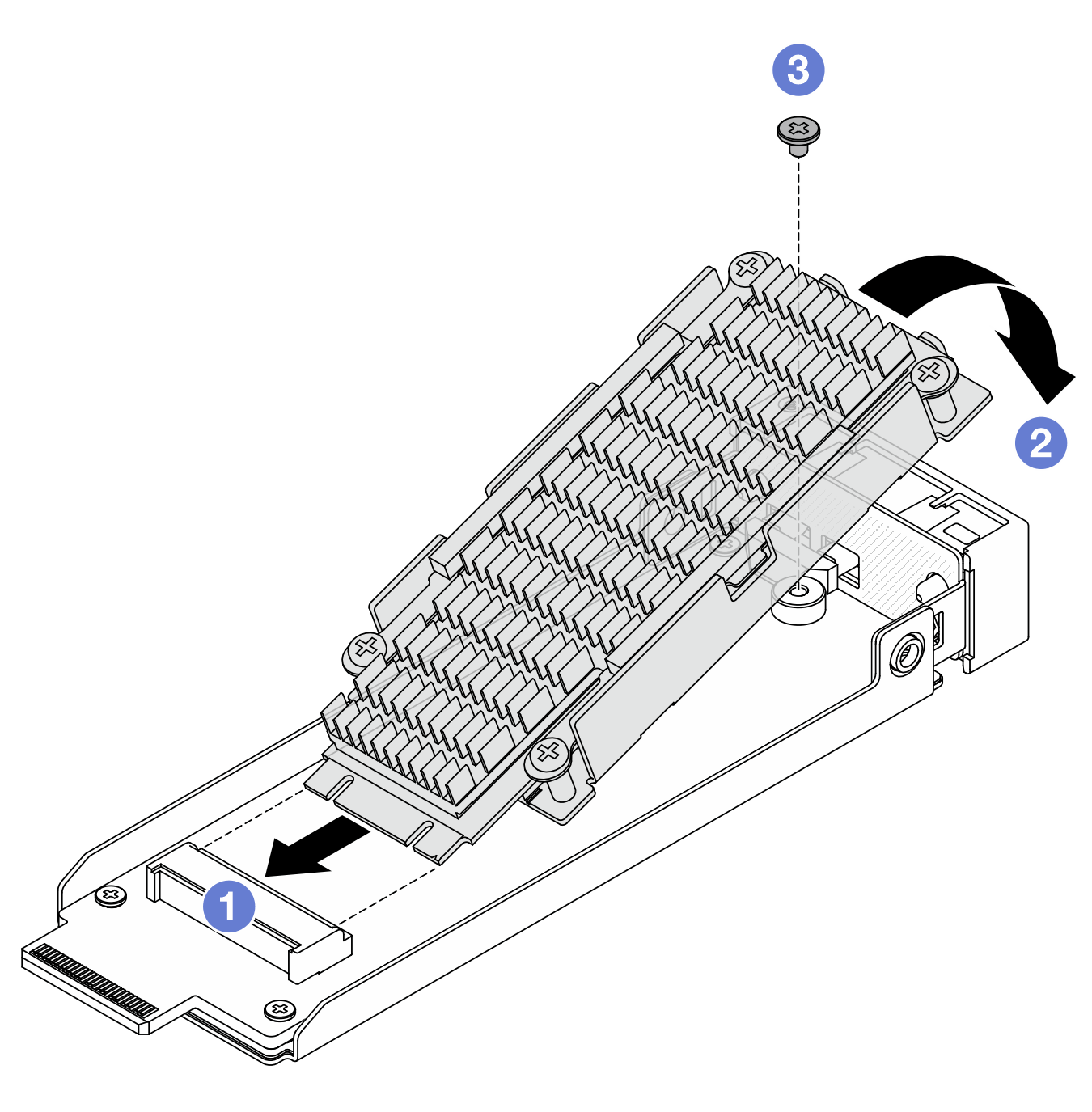

   รูปที่ 4. การติดตั้งไดรฟ์ M.2 พร้อมตัวระบายความร้อน






   1. ยึดไดรฟ์ M.2 ที่มีตัวระบายความร้อนให้ตรงมุม แล้วเสียบไดรฟ์เข้ากับช่องเสียบอินเตอร์โพสเซอร์
   2. กดไดรฟ์ลงไปที่อินเทอร์โพเซอร์
   3. ขันสกรูหนึ่งตัวให้แน่นเพื่อยึดไดรฟ์
