組裝背面 M.2 轉插卡和硬碟

請依照本節中的指示組裝後方 M.2 轉插卡和硬碟。

程序

1. 如有需要，請將新的散熱槽安裝到 M.2 硬碟。
   1. 在將新的散熱槽安裝到 M.2 硬碟之前，請撕下散熱墊上的薄膜。

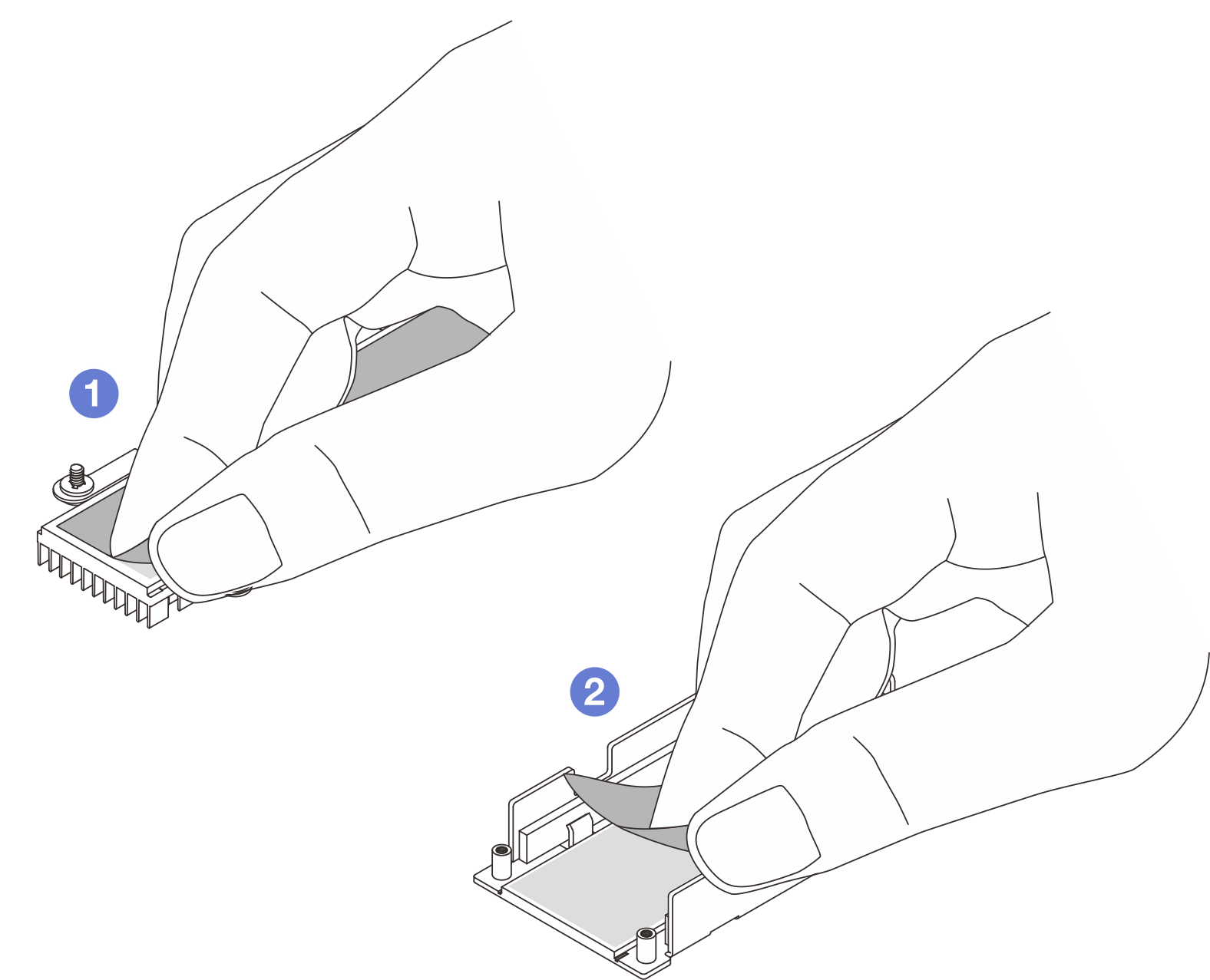

      圖 1. 撕下薄膜







      • 撕下散熱槽散熱墊上的薄膜。
      • 撕下卡匣散熱墊上的薄膜。
   2. 組合散熱槽和 M.2 硬碟。

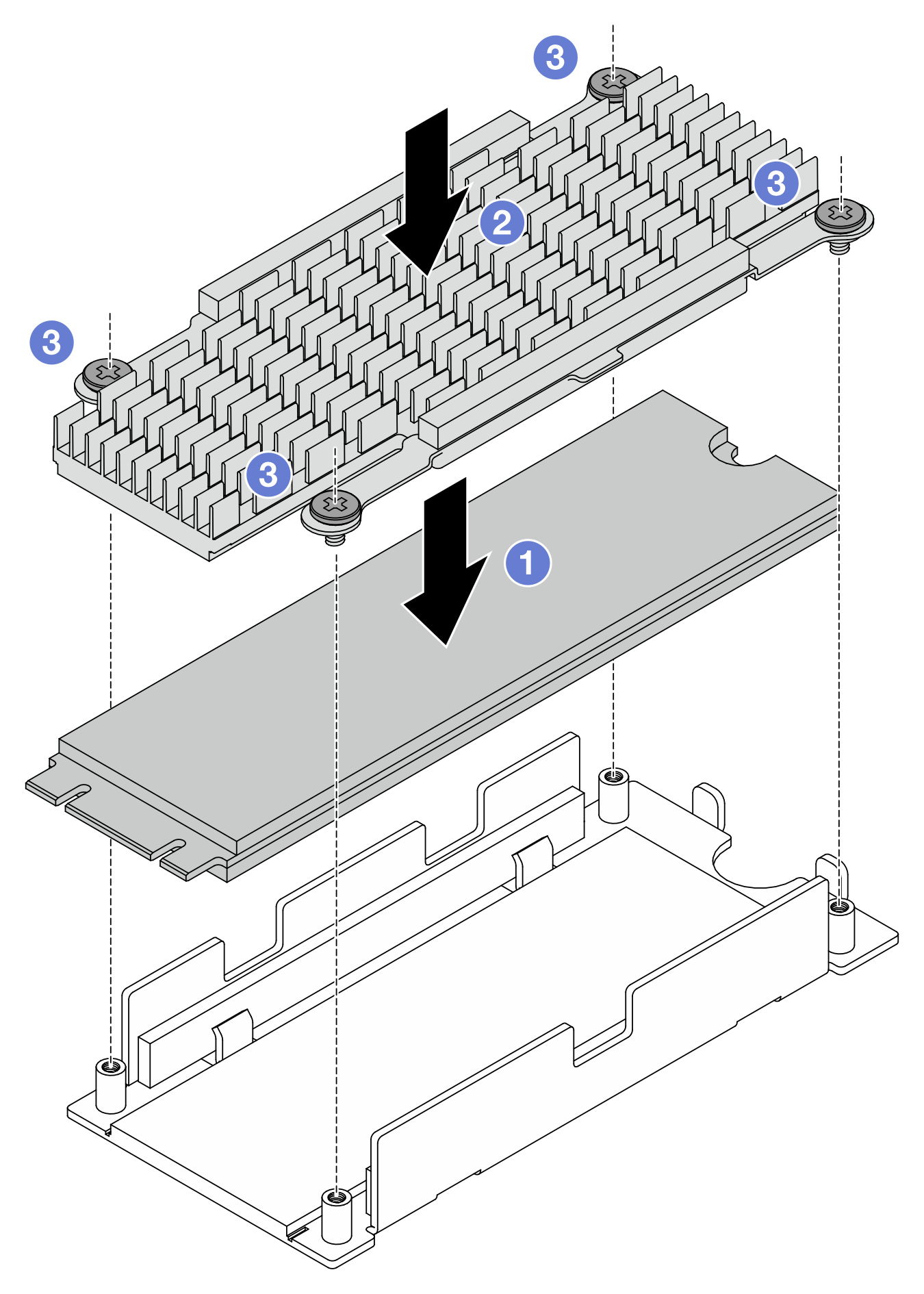

      圖 2. 組裝散熱槽和 M.2 硬碟







      • 將 M.2 硬碟放置於底板上。
      • 將散熱槽對齊底板上的導件插腳。
      • 鎖緊四顆螺絲以固定硬碟和散熱槽。
2. 將 M.2 轉插卡安裝至匣中。

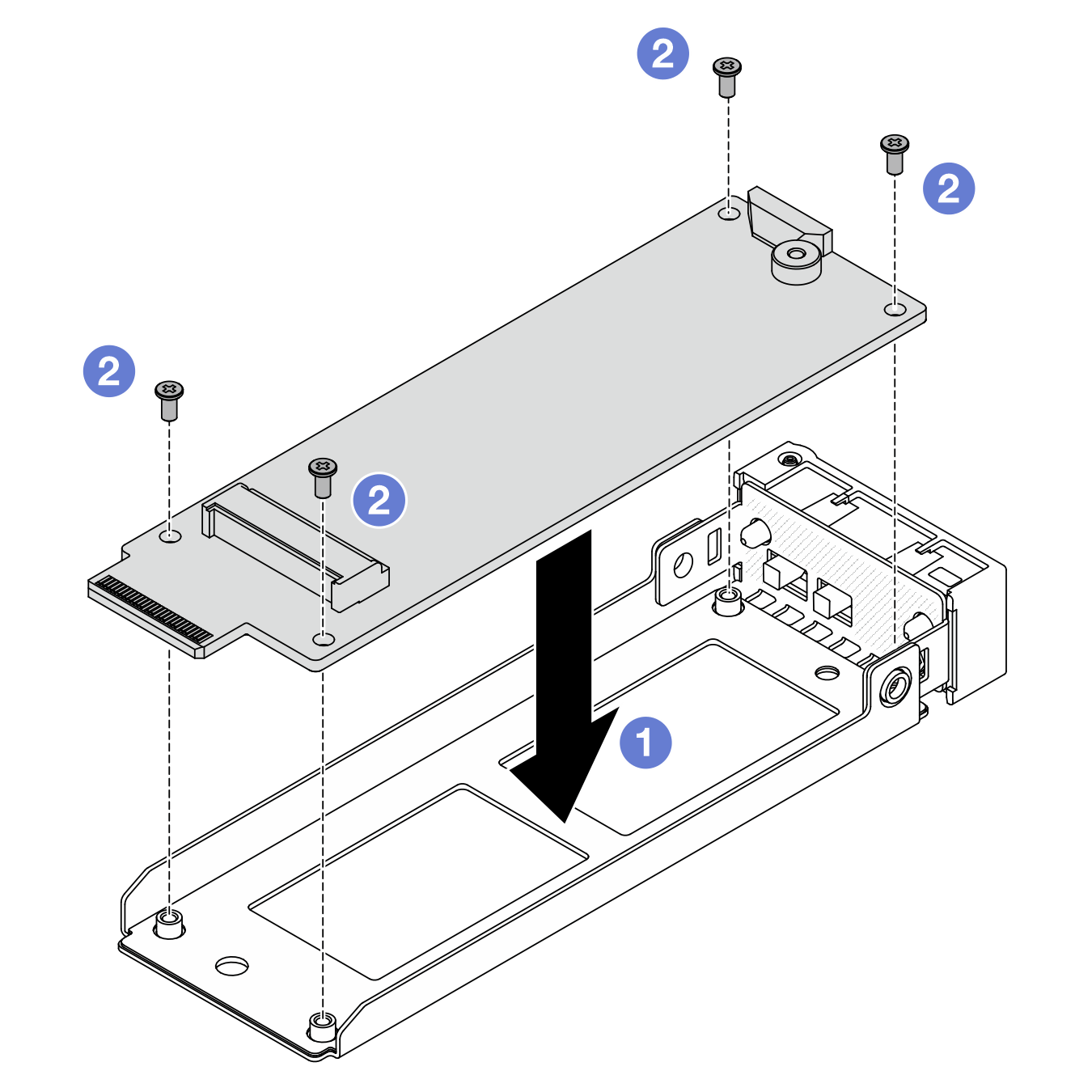

   圖 3. 安裝 M.2 轉插卡






   1. 將轉插卡對齊匣上的導件插腳。
   2. 鎖緊四個螺絲以固定轉插卡。
3. 將帶有散熱槽的 M.2 硬碟安裝到轉插卡上

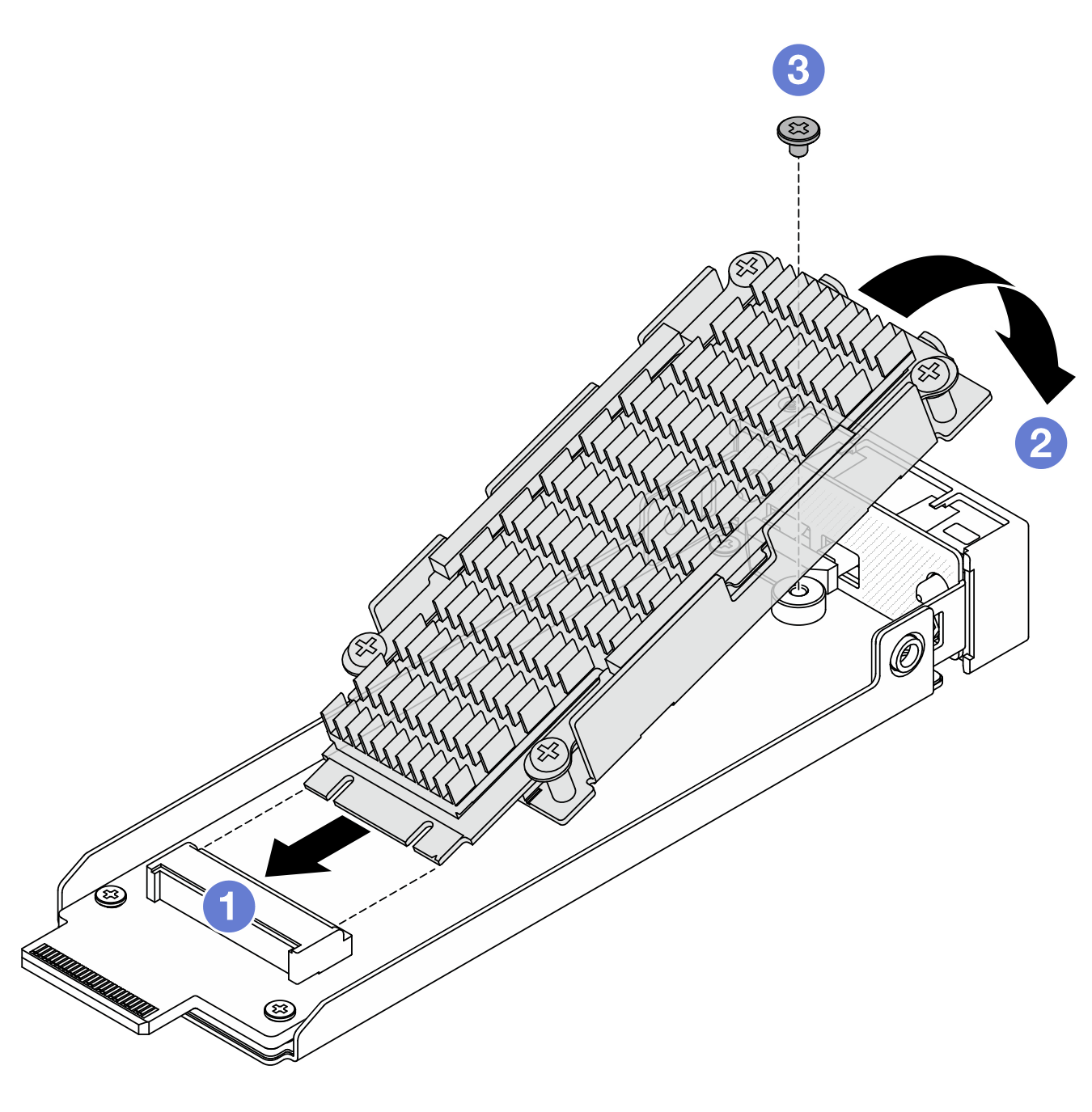

   圖 4. 安裝帶散熱槽的 M.2 硬碟






   1. 以一定角度握住帶有散熱槽的 M.2 硬碟，然後將硬碟插入轉插卡插槽。
   2. 將硬碟向下按至轉插卡。
   3. 鎖緊一顆螺絲以固定硬碟。
