拆卸 M.2 硬碟組件

請依照本節中的指示拆卸 M.2 硬碟組件。

程序

1. 從機箱移除熱抽換 M.2 硬碟組件。請參閱卸下熱抽換 M.2 硬碟組件。
2. 從轉插卡上卸下帶有散熱槽的 M.2 硬碟。

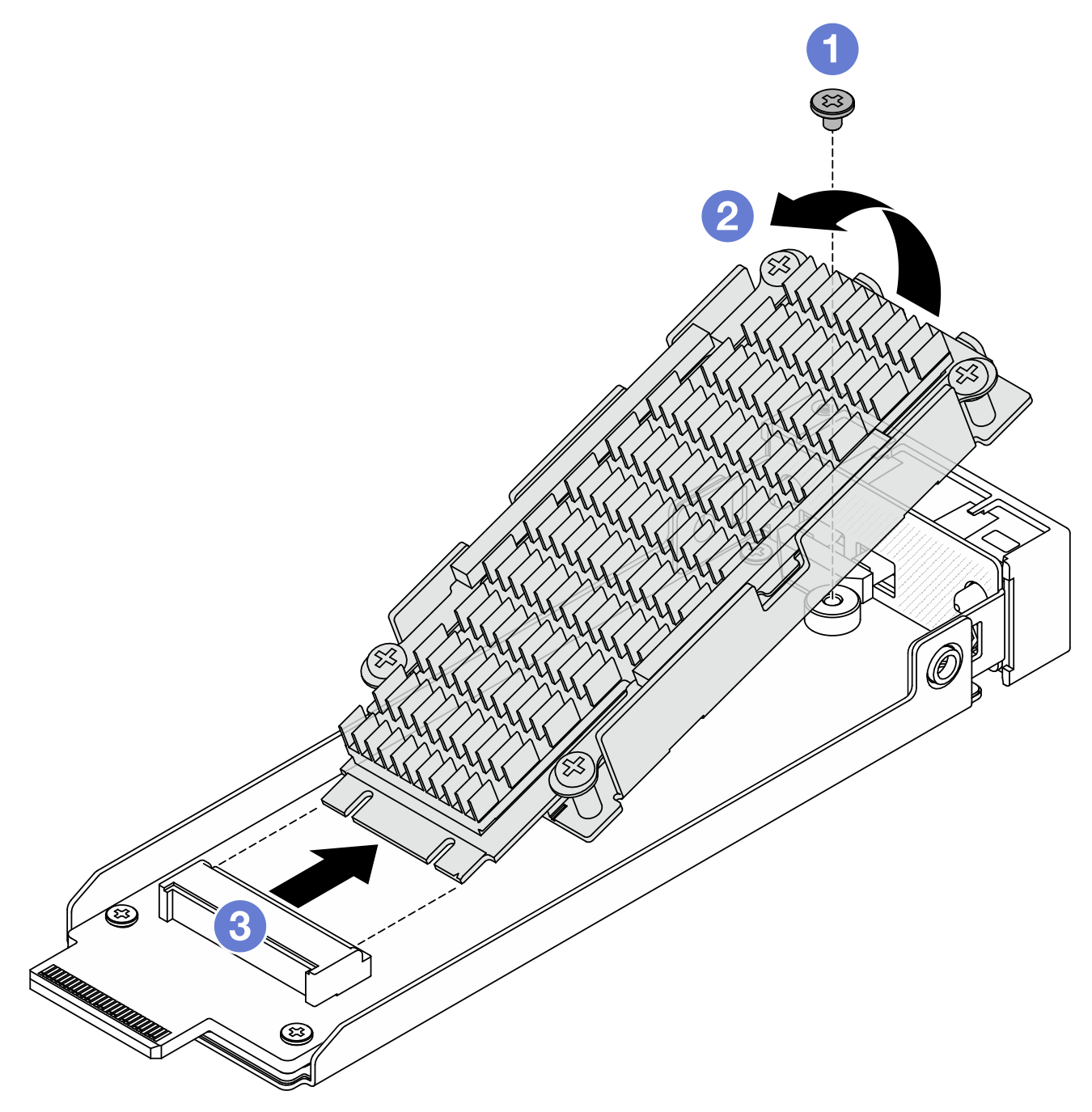

   圖 1. 卸下帶有散熱槽的 M.2 硬碟






   1. 鬆開固定 M.2 硬碟的一顆螺絲。
   2. 如上圖所示，提起硬碟的一側。
   3. 從轉插卡插槽卸下 M.2 硬碟。
3. 卸下 M.2 轉插卡。

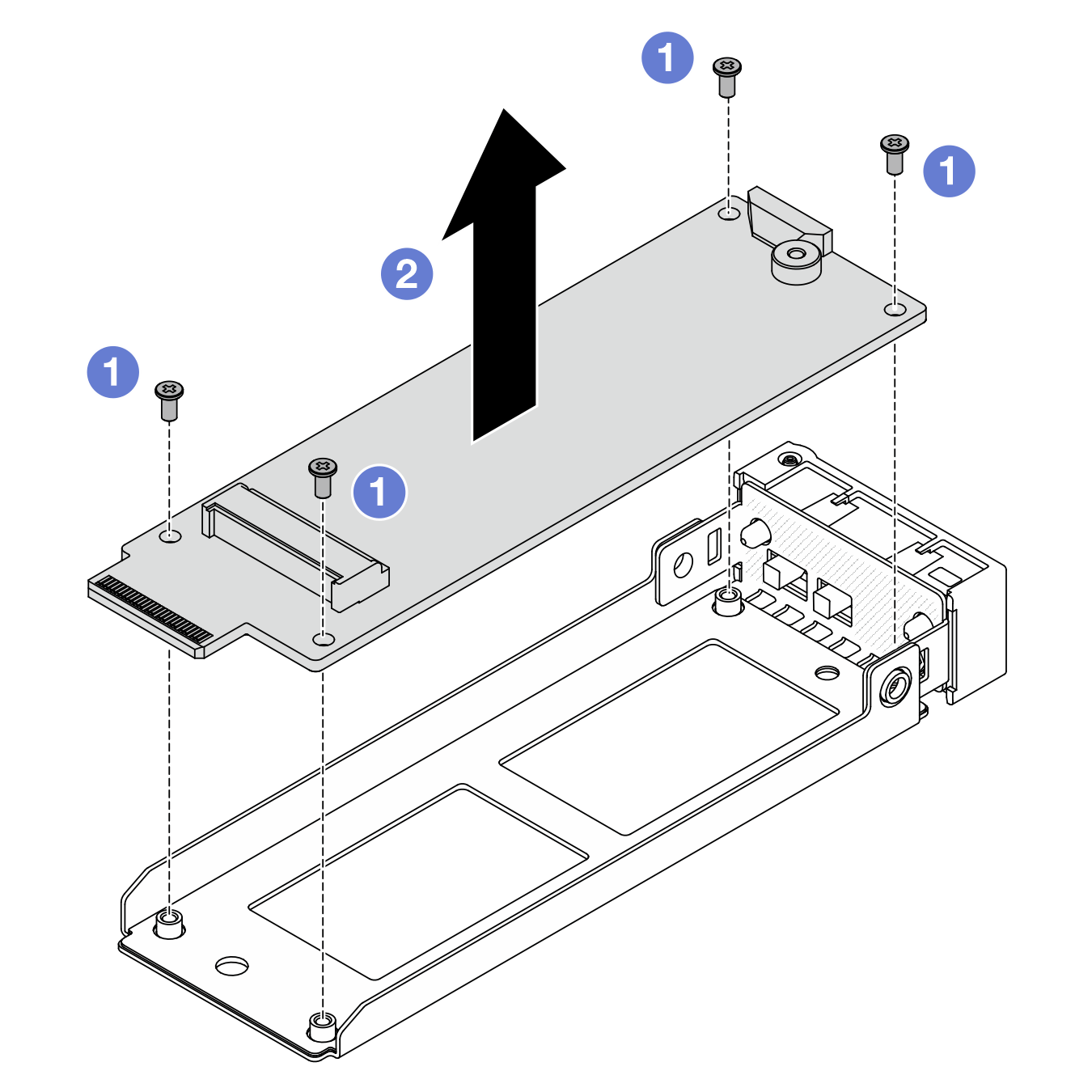

   圖 2. 移除 M.2 轉插卡






   1. 鬆開用來固定 M.2 轉插卡的四顆螺絲。
   2. 將轉插卡從匣上提起。
4. 如有需要，請將 M.2 硬碟和散熱槽分開。
   註

   一旦散熱槽和底板與 M.2 硬碟分離，用過的散熱墊就無法重複使用。如果要重複使用散熱槽和底板，請清理散熱墊殘留物並貼上新的散熱墊。

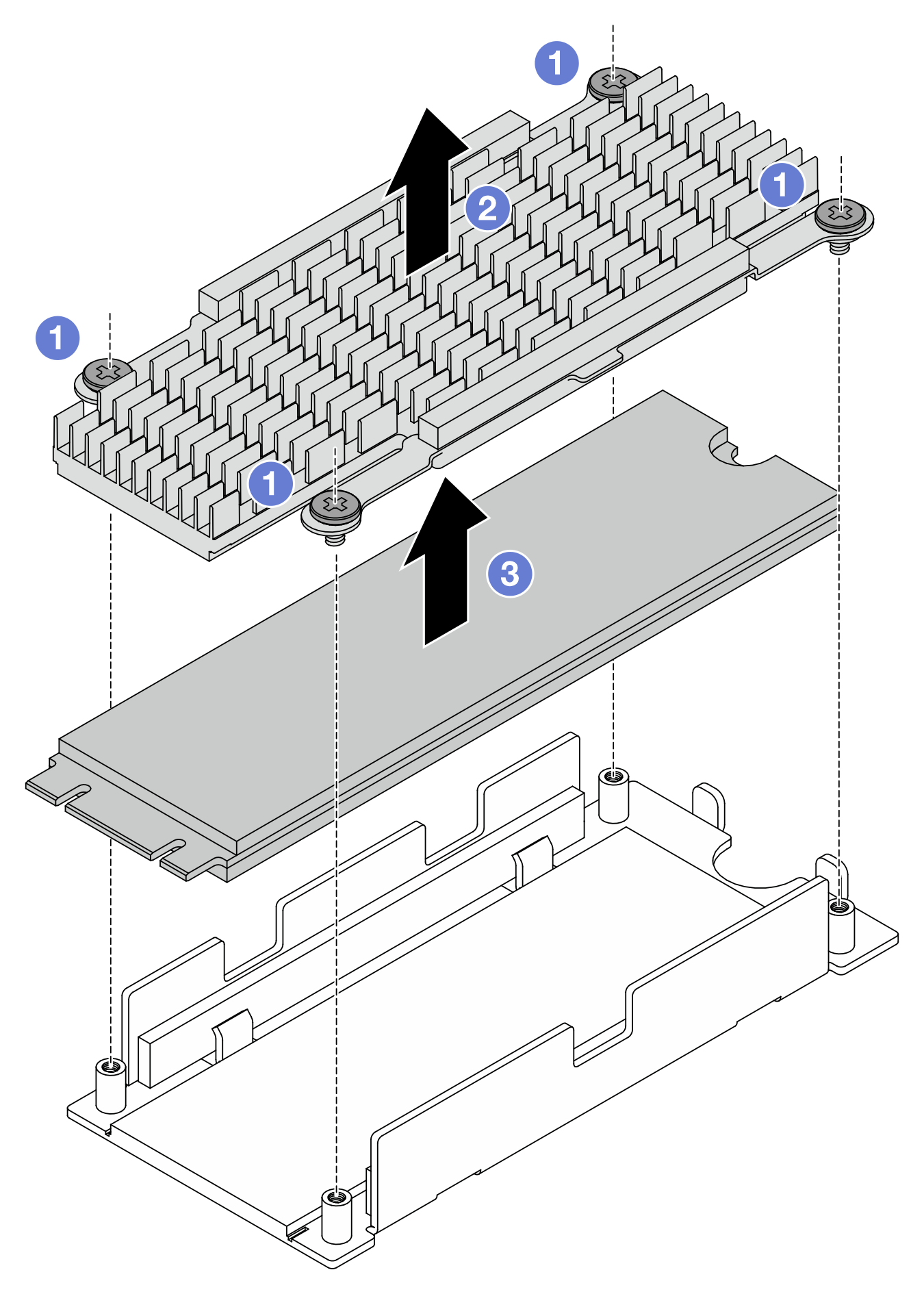

   圖 3. 將 M.2 硬碟和散熱槽分開






   1. 鬆開固定散熱槽的四顆螺絲。
   2. 將散熱槽從底板上提起。
   3. 將硬碟從底板上提起。
5. 如果要重複使用底板和散熱槽，請清理散熱墊的殘留物。

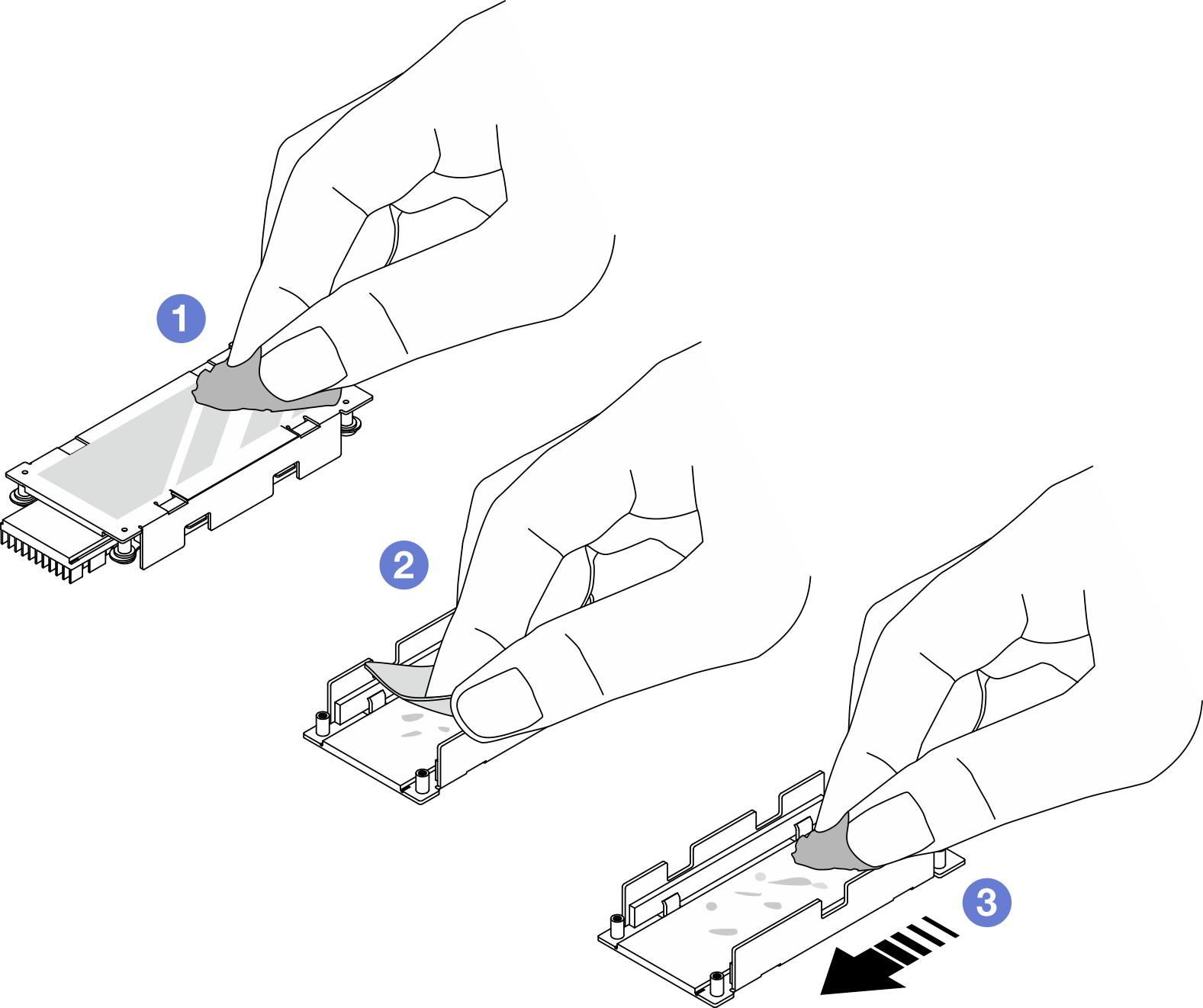

   圖 4. 清潔散熱槽和底板






   1. 使用酒精清潔布，清理散熱槽後方的散熱墊殘留物。
   2. 撕下底板上的散熱墊。
   3. 使用酒精清潔溼巾朝同一個方向擦拭，以清除殘留物。
