ถอดตัวครอบไดรฟ์ E3.S และแบ็คเพลน

ทำตามคำแนะนำในส่วนนี้เพื่อถอดตัวครอบและแบ็คเพลนไดรฟ์ E3.S

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดไดรฟ์ E3.S แบบ Hot-swap ทั้งหมดที่ติดตั้งในตัวครอบ โปรดดู ถอดไดรฟ์ E3.S แบบ Hot-swap
   2. ถอดฝาครอบด้านบนด้านหน้า โปรดดู ถอดฝาครอบด้านบนด้านหน้า
2. ถอดตัวครอบ E3.S 1T
   หมายเหตุ

   ใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อปิดพื้นที่ที่ติดตั้งตัวครอบ E3.S 1T แล้ว เพื่อการระบายความร้อนและการไหลเวียนของอากาศที่เหมาะสม ตรวจสอบให้แน่ใจว่าได้ติดตั้งตัวครอบ E3.S 1T และฝา E3.S ที่สอดคล้องกันก่อนเปิดเซิร์ฟเวอร์ หากคุณใช้ฝา E3.S ที่ไม่มีแผงด้านในเพื่อครอบคลุมพื้นที่ที่ไม่มีตัวครอบ E3.S 1T ส่วนประกอบของเซิร์ฟเวอร์อาจเสียหายระหว่างการทำงาน
   1. เปิดสลักเพื่อปลดตัวครอบ
   2. เลื่อนตัวครอบไดรฟ์ออกจากตัวเครื่อง
   รูปที่ 1. การถอดกรง E3.S 1T


3. ถอดสายไฟและสายสัญญาณออกจากแบ็คเพลน
4. ถอดชุดแบ็คเพลนออกจากตัวครอบ E3.S 1T
   1. คลายสกรูสี่ตัวที่ยึดชุดแบ็คเพลน
   2. เลื่อนชุดแบ็คเพลนออกจากตัวครอบ

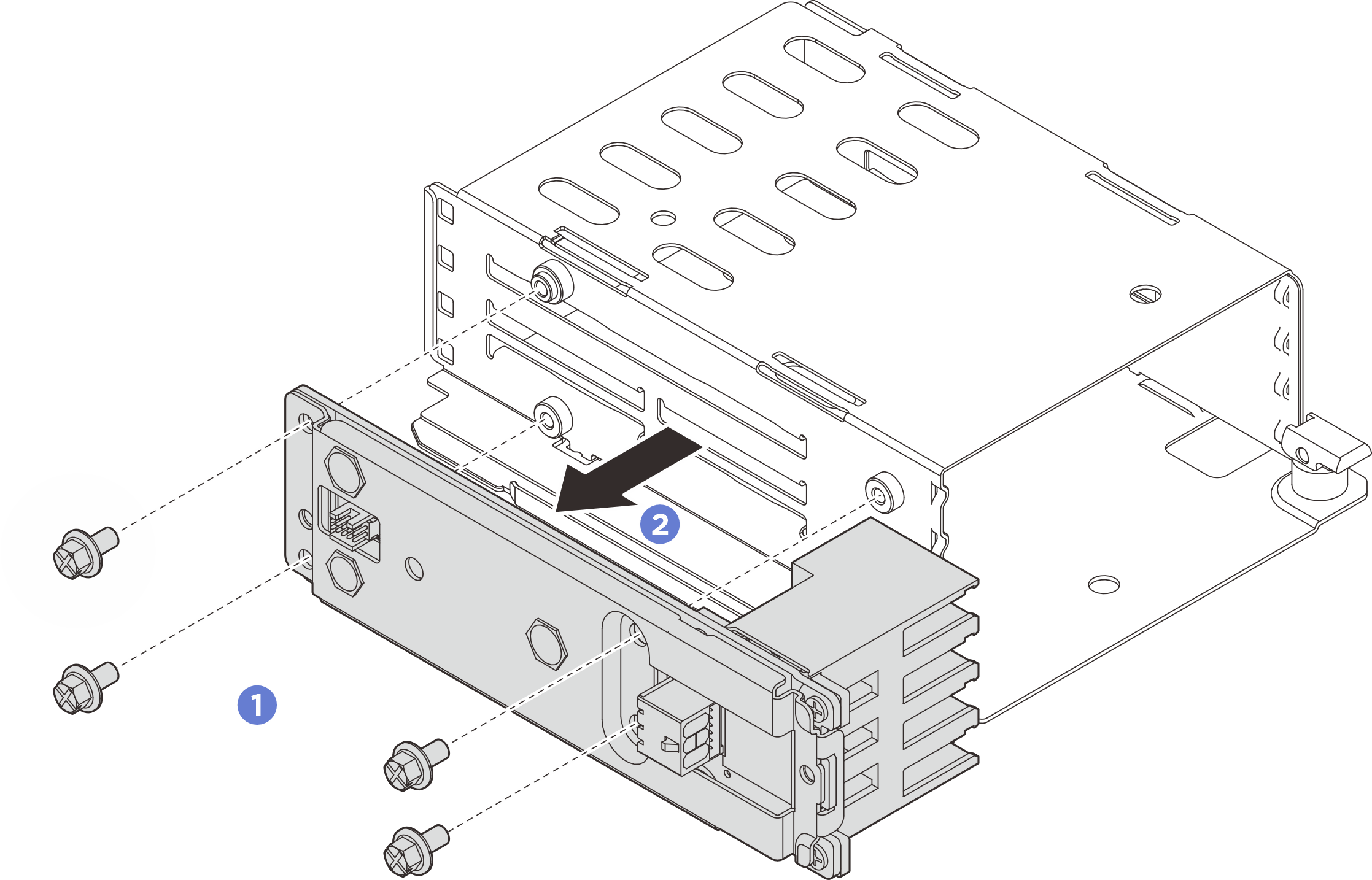

   รูปที่ 2. การถอดส่วนประกอบแบ็คเพลน
