E3.S 드라이브 케이지 및 백플레인 제거
이 섹션의 지침에 따라 E3.S 드라이브 케이지 및 백플레인을 제거하십시오.
이 작업 정보
주의
- 설치 지침 및 안전 점검 목록의 내용을 읽고 안전하게 작업하십시오.
서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.
설치하기 전까지 정전기에 민감한 구성 요소는 정전기 방지 포장재에 넣어 두고 정전기 방전 손목 스트랩 또는 기타 접지 시스템을 갖춘 상태로 장치를 다루어 정전기에 노출되지 않도록 하십시오.
- 서버가 랙에 설치된 경우 랙에서 서버를 제거하십시오. 레일에서 서버 제거의 내용을 참조하십시오.
절차
- E3.S 1T 케이지를 제거합니다.주E3.S 1T 케이지가 설치된 공간을 덮기 위해 내부 플레이트가 없는 E3.S 베젤이 사용됩니다. 적절한 냉각 및 공기 흐름을 위해 서버를 켜기 전에 E3.S 1T 케이지와 해당 E3.S 베젤을 다시 설치하십시오. E3.S 1T 케이지가 없는 공간을 내부 플레이트가 없는 E3.S 베젤로 덮으면 작동 중에 서버 구성 요소가 손상될 수 있습니다.
래치를 열어 케이지를 분리합니다.
드라이브 케이지를 섀시 밖으로 미십시오.

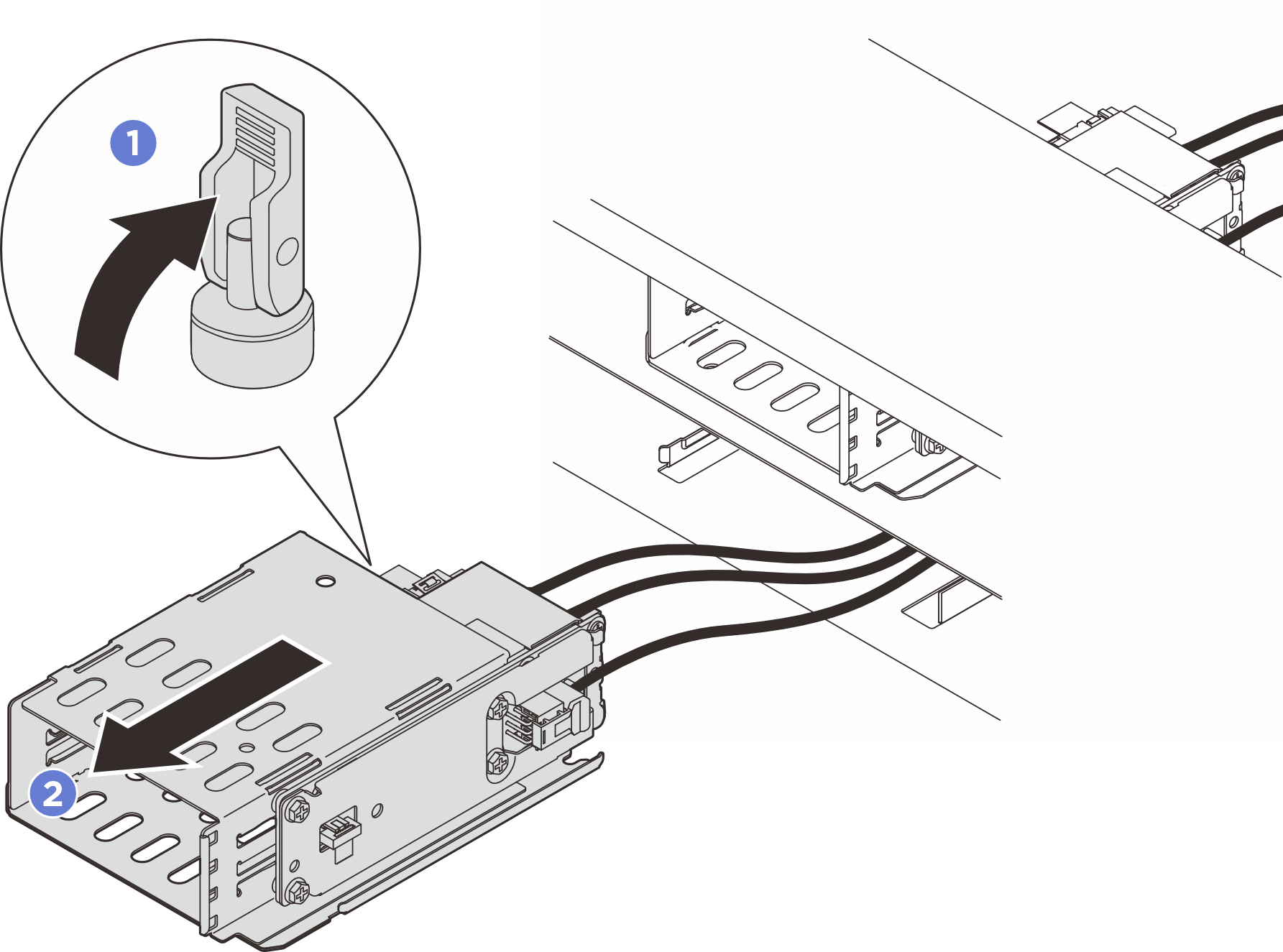

그림 1. E3.S 1T 케이지 제거
- 백플레인 어셈블리를 E3.S 1T 케이지에서 제거하십시오.
- 백플레인 어셈블리를 고정하는 나사 4개를 푸십시오.
- 케이지에서 백플레인 어셈블리를 밀어내십시오.

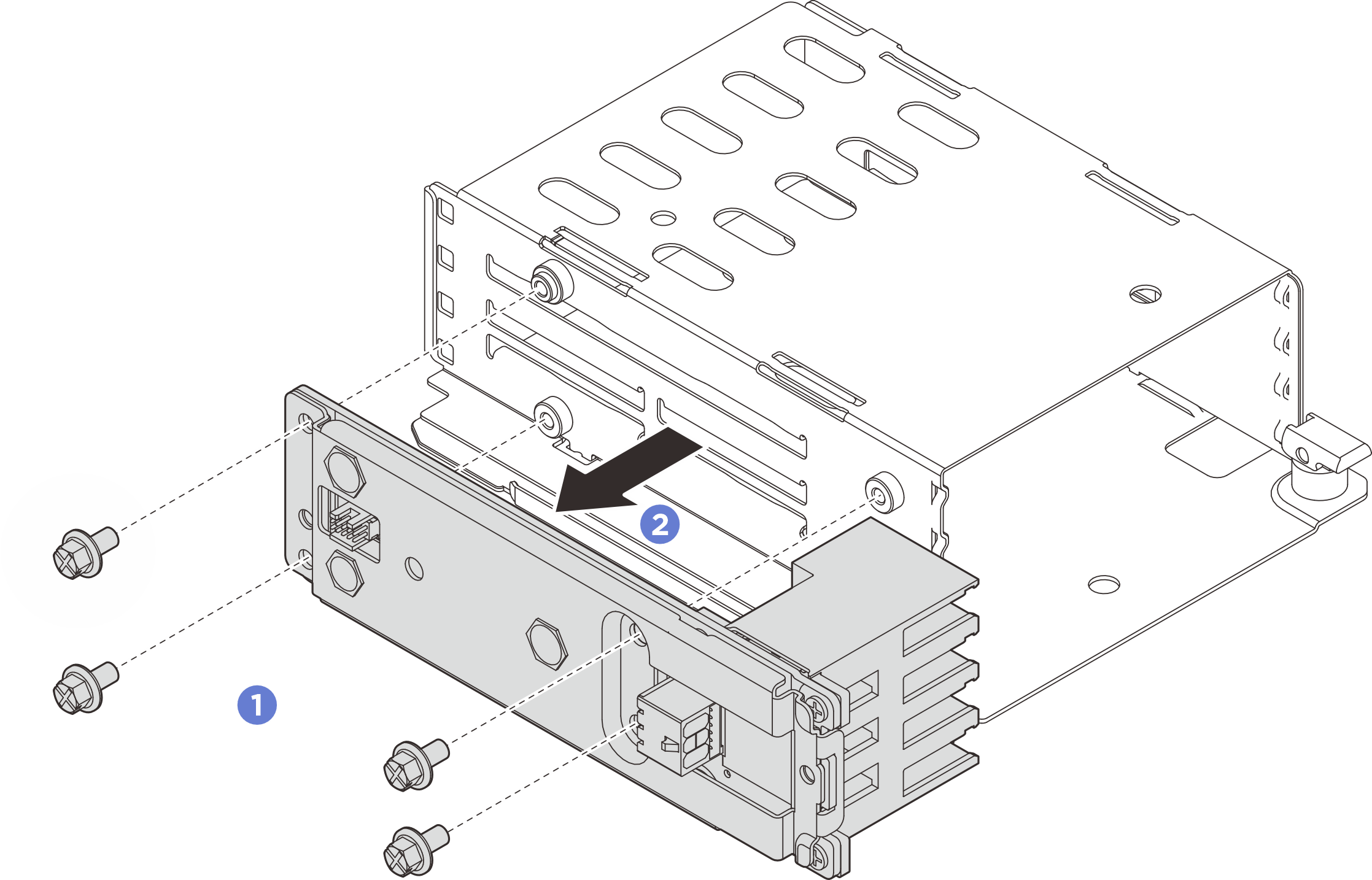

그림 2. 백플레인 어셈블리 제거
