Rimozione dell'assieme della staffa del backplane M.2 e delle unità

Seguire le istruzioni riportate in questa sezione per rimuovere l'assieme della staffa del backplane dell'unità M.2 e le unità.

Informazioni su questa attività

Attenzione

  • Consultare la sezione Linee guida per l'installazione per assicurarsi di operare in sicurezza.

  • Spegnere il server e le periferiche, quindi scollegare i cavi di alimentazione e tutti i cavi esterni (vedere Spegnimento del server).

  • Se il server è installato in un rack, estrarre il server facendolo scorrere sulle guide di scorrimento del rack per accedere al coperchio superiore oppure rimuovere il server dal rack.

Procedura

  1. Preparativi per questa attività.
    1. Rimuovere il coperchio superiore (vedere Rimozione del coperchio superiore).
    2. Rimuovere il telaio della staffa PCIe dalla zona 2 accanto agli alimentatori (vedere Rimozione di un telaio verticale PCIe 4U).
  2. Scollegare i cavi M.2 dalla scheda di sistema.
  3. Rimuovere l'assieme della staffa M.2.
    Figura 1. Rimozione dell'assieme della staffa M.2

    • Afferrare e tirare la vite prigioniera per sganciare la staffa del backplane.
    • Far scorrere leggermente la staffa del backplane all'indietro.
    • Ruotare l'estremità posteriore dell'assieme della staffa del backplane, allontanandola dal vassoio di espansione per rimuoverla.
  4. Rimuovere le unità.
    Figura 2. Rimozione delle unità M.2 dal backplane

    • Tenere premuto il fermo di blocco.
    • Rimuovere il fermo di blocco.
    • Ruotare il lato posteriore delle unità M.2, allontanandole dal backplane.
    • Rimuovere le unità M.2.

Una volta completata questa attività

  • Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

  • Se si intende riciclare il componente:
    1. Rimuovere il backplane M.2 dalla staffa.
      Figura 3. Rimozione del backplane M.2 dalla staffa

      • Allentare la vite prigioniera con un cacciavite per sganciare il backplane M.2 dalla staffa.
      • Far scorrere leggermente il backplane in avanti e rimuoverlo dalla staffa.
    2. Scollegamento dei cavi dal backplane M.2.

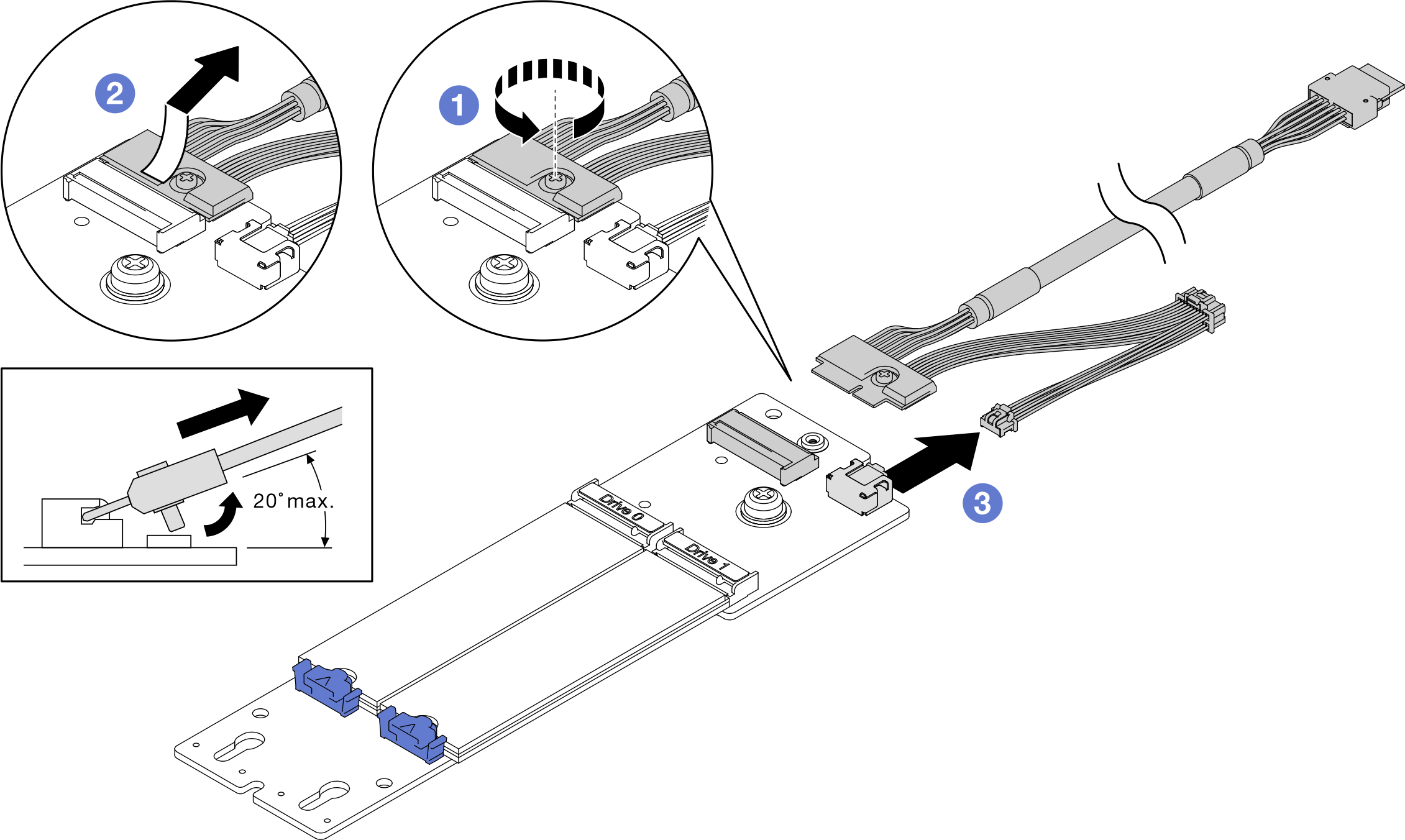

      Figura 4. Scollegamento del cavo dal backplane M.2

      • Allentare la vite sul cavo di segnale.
      • Inclinare il connettore e rimuoverlo.
      • Rimuovere il cavo di alimentazione.
    3. Riciclare il componente in conformità alle normative locali.

Video dimostrativo

Guardare la procedura su YouTube
