卸下 M.2 背板托架組件和硬碟

請依照本節中的指示卸下 M.2 硬碟背板托架組件和硬碟。

關於此作業

小心

  • 仔細檢閱安裝準則，確保工作時安全無虞。

  • 關閉伺服器和週邊裝置，並拔下電源線和所有外部纜線（請參閱關閉伺服器電源）。

  • 如果伺服器安裝在機架中，請沿著其機架滑軌將伺服器滑出以接觸上蓋，或從機架卸下伺服器。

程序

  1. 為此作業做準備。
    1. 卸下上蓋 (請參閱卸下上蓋)。
    2. 從電源供應器旁的區域 2 卸下 PCIe 托架框架（請參閱卸下 4U PCIe 擴充卡匣）。
  2. 從主機板拔掉 M.2 纜線。
  3. 卸下 M.2 托架組件。
    圖 1. 卸下 M.2 托架組件

    • 握住並拉動緊固螺絲以脫離背板托架。
    • 將背板托架稍微向後滑動。
    • 旋轉背板托架組件的後端，使其脫離擴充匣以便卸下。
  4. 卸下硬碟。
    圖 2. 從背板卸下 M.2 硬碟

    • 捏住固定夾。
    • 卸下固定夾。
    • 旋轉 M.2 硬碟的背面，使其脫離背板。
    • 卸下 M.2 硬碟。

完成此作業後

  • 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。

  • 如果您計劃回收元件：
    1. 從托架卸下 M.2 背板。
      圖 3. 從托架卸下 M.2 背板

      • 用螺絲起子鬆開緊固螺絲，使 M.2 背板從托架脫離。
      • 輕輕地向前滑動背板，然後從托架卸下。
    2. 從 M.2 背板拔除纜線。

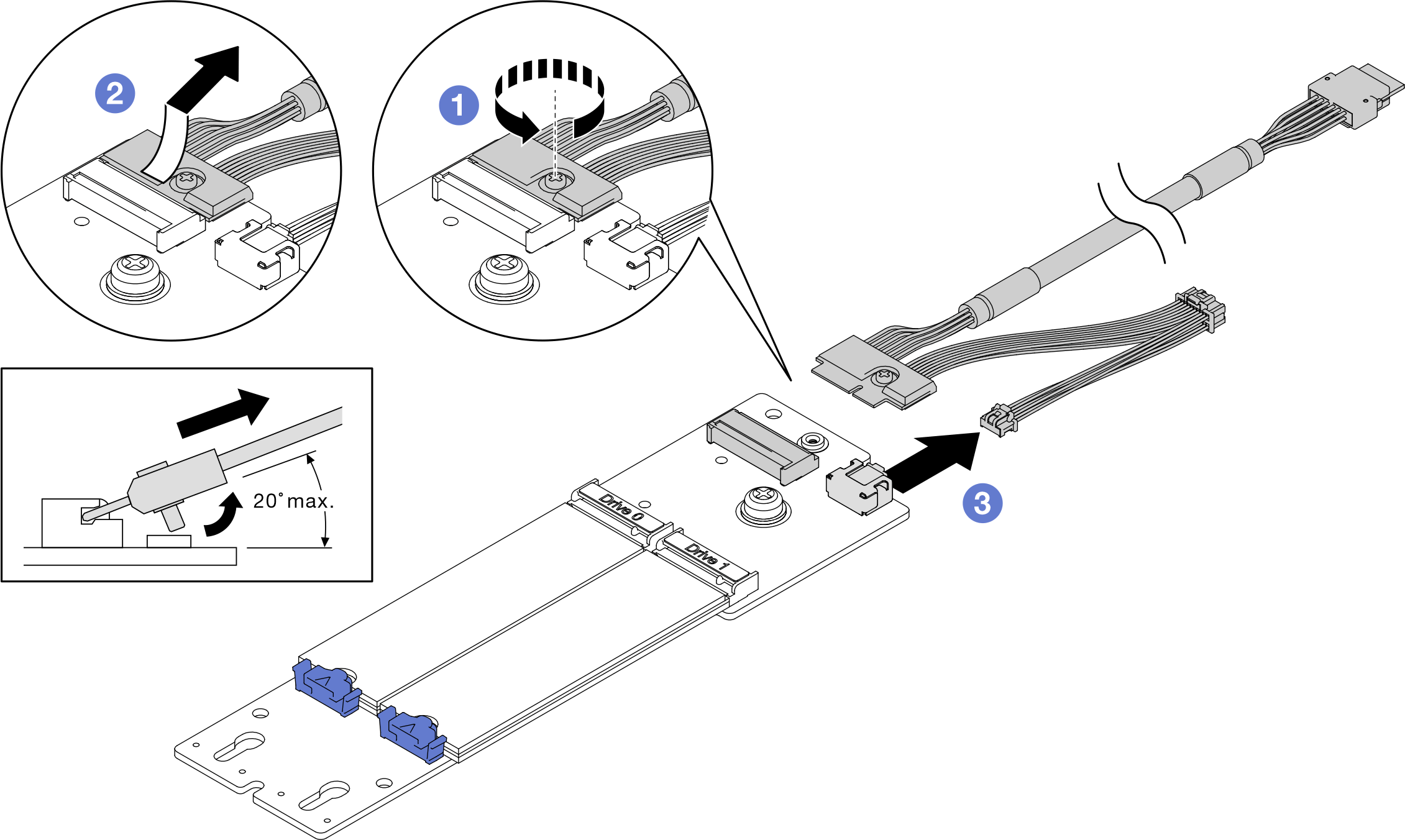

      圖 4. 從 M.2 背板拔掉電源線

      • 鬆開信號線上的螺絲。
      • 傾斜接頭以將其移除。
      • 移除電源線。
    3. 依據當地法規回收元件。
