安裝 M.2 硬碟和背板托架組件

請依照本節中的指示安裝 M.2 硬碟和背板托架組件。

程序

1. 如果已安裝 7 公釐框架，請先卸下（請參閱卸下 7 公釐框架）。
2. 將 M.2 硬碟安裝到 M.2 背板（如有必要）。
   圖 1. 安裝 M.2 硬碟



   • 將 M.2 硬碟與接頭對齊。
   • 將 M.2 硬碟的其他端旋轉向背板。
   • 將固定夾向前滑動，以將硬碟固定至背板。
3. 如果適用，請將纜線連接到背板，然後用螺絲起子擰緊固定螺絲，以將纜線固定到背板。

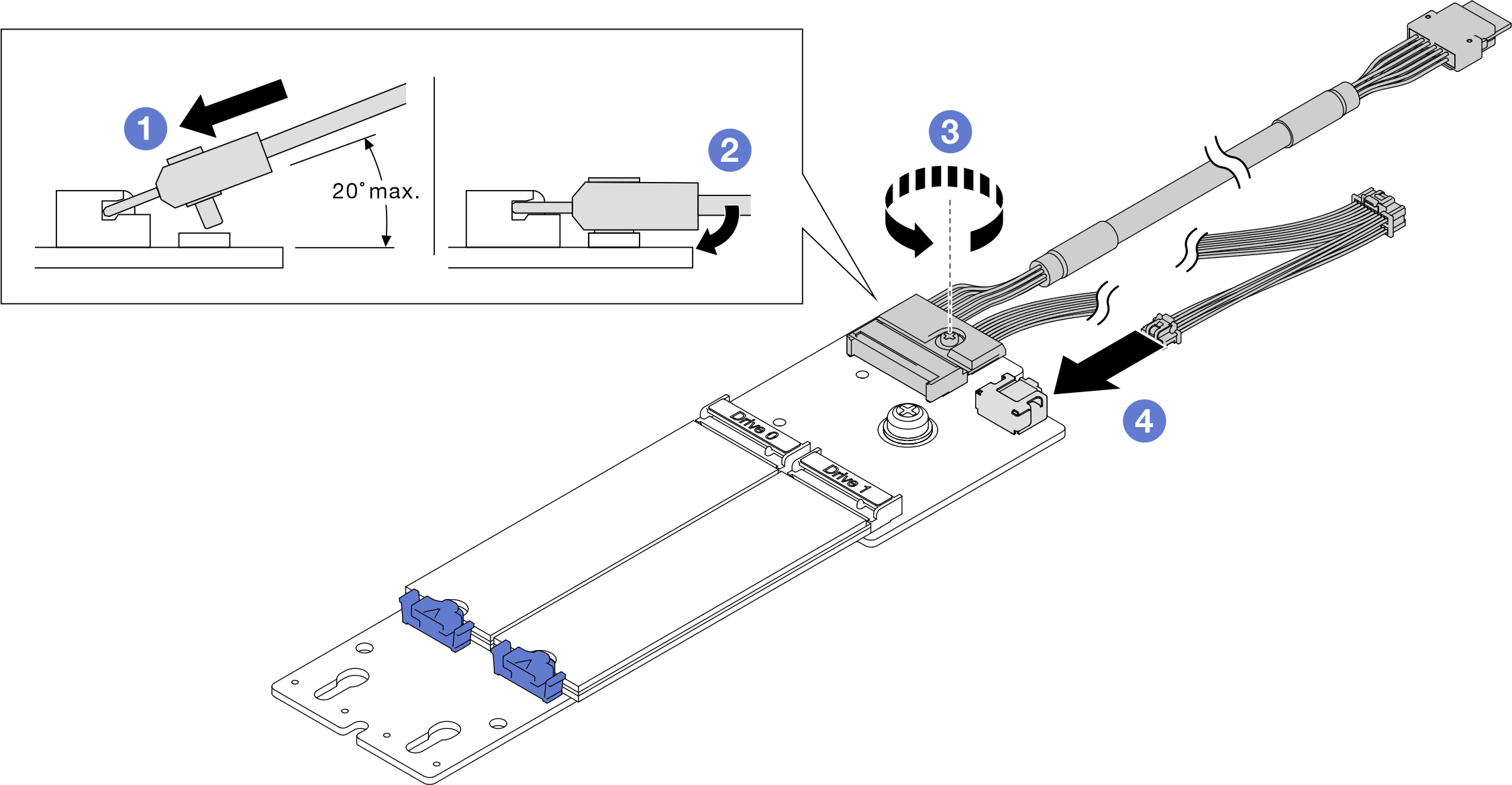

   圖 2. 將纜線連接至 M.2 背板


4. 如果適用，將 M.2 硬碟安裝到托架。
   圖 3. 將 M.2 背板安裝到托架



   • 將背板背面的插槽與托架的後方插腳對齊，並放低背板的其他側邊。
   • 將背板上的緊固螺絲與托架上的正面插腳對齊。
   • 用螺絲起子擰緊緊固螺絲，將背板固定到托架。
5. 將 M.2 背板的末端與 PCIe 擴充匣上的插槽對齊，然後將另一端朝匣旋轉，直至托架卡入到位。
   圖 4. 安裝 M.2 背板托架組件


6. 將 M.2 信號線與電源線連接至主機板。
   圖 5. M.2 硬碟纜線佈線



   1 M.2 PCIe 接頭

   2 M.2 背板電源接頭
