Instalación del conjunto de soporte de la placa posterior y de la unidad M.2

Siga las instrucciones que aparecen en esta sección para instalar el conjunto de soporte de la placa posterior y de la unidad M.2.

Acerca de esta tarea

Atención

  • Vaya a Directrices de instalación para asegurarse de que trabaje con seguridad.

  • Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

  1. Si se ha instalado un compartimiento de la unidad de 7 mm, quítelo primero (consulte Extracción del compartimiento de la unidad de 7 mm).
  2. Si es necesario, instale las unidades M.2 en la placa posterior.
    Figura 1. Instalación de las unidades M.2

    • Alinee las unidades M.2 con los conectores.
    • Gire el otro extremo de las unidades M.2 hacia la placa posterior.
    • Deslice los clips de sujeción hacia delante para fijar las unidades a la placa posterior.
  3. Si corresponde, conecte los cables a la placa posterior de M.2.

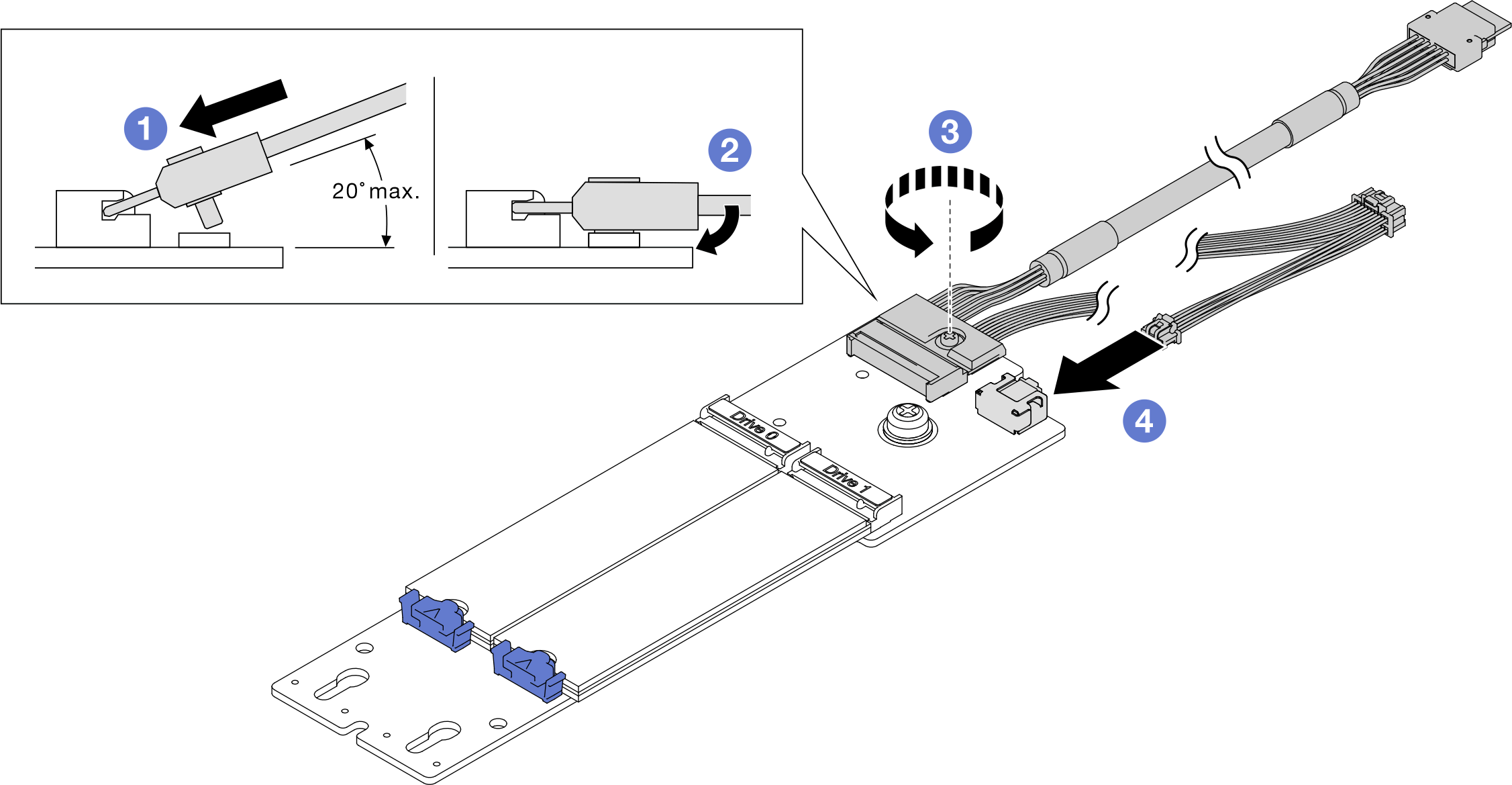

    Figura 2. Conexión del cable a la placa posterior de M.2

    • Incline el conector en un ángulo de 20 grados o menos e insértelo hasta que su superficie inferior alcance la rampa.
    • Presione el conector hacia abajo.
    • Apriete los tornillos del cable de señal.
    • Conecte el cable de alimentación.
  4. Si corresponde, instale la placa posterior de M.2 en el soporte.
    Figura 3. Instalación de la placa posterior de M.2 en el soporte

    • Alinee la ranura de la parte posterior de la placa posterior con la patilla posterior del soporte y baje el otro lado de la placa posterior.
    • Alinee el tornillo cautivo de la placa posterior con la patilla frontal del soporte.
    • Apriete el tornillo cautivo con un destornillador para fijar la placa posterior al soporte.
  5. Alinee el extremo de la placa posterior de M.2 con la ranura de la bandeja de expansión PCIe y gire el otro extremo hacia la bandeja hasta que el soporte encaje en su lugar.
    Figura 4. Instalación del conjunto de soporte de la placa posterior de M.2

  6. Conecte los cables de alimentación y de señal M.2 a la placa del sistema.
    Figura 5. Disposición de los cables de la unida de M.2

    1 Conector PCIe de M.22 Conector de alimentación de la placa posterior de M.2

Una vez completada esta tarea

Proceda a completar la sustitución de piezas (consulte Completar la sustitución de piezas).

Video de demostración

Vea el procedimiento en YouTube
