Installation de l'unité M.2 et du support de fond de panier

Suivez les instructions de cette section pour installer l'unité M.2 et du support de fond de panier.

Procédure

1. Si un boîtier d’unités 7 mm a été installé, retirez-le en premier (voir Retrait du boîtier d’unités de disque dur 7 mm).
2. Installez les unités M.2 dans le fond de panier, si nécessaire.
   Figure 1. Installation des unités M.2



   • Alignez les unités M.2 avec les connecteurs.
   • Faites pivoter l’autre extrémité des unités M.2 vers le fond de panier.
   • Faites glisser les pattes de retenue vers l’avant pour fixer les unités sur le fond de panier.
3. Le cas échéant, connectez le câble au fond de panier, puis serrez la vis imperdable à l’aide d’un tournevis pour fixer le câble sur le fond de panier.

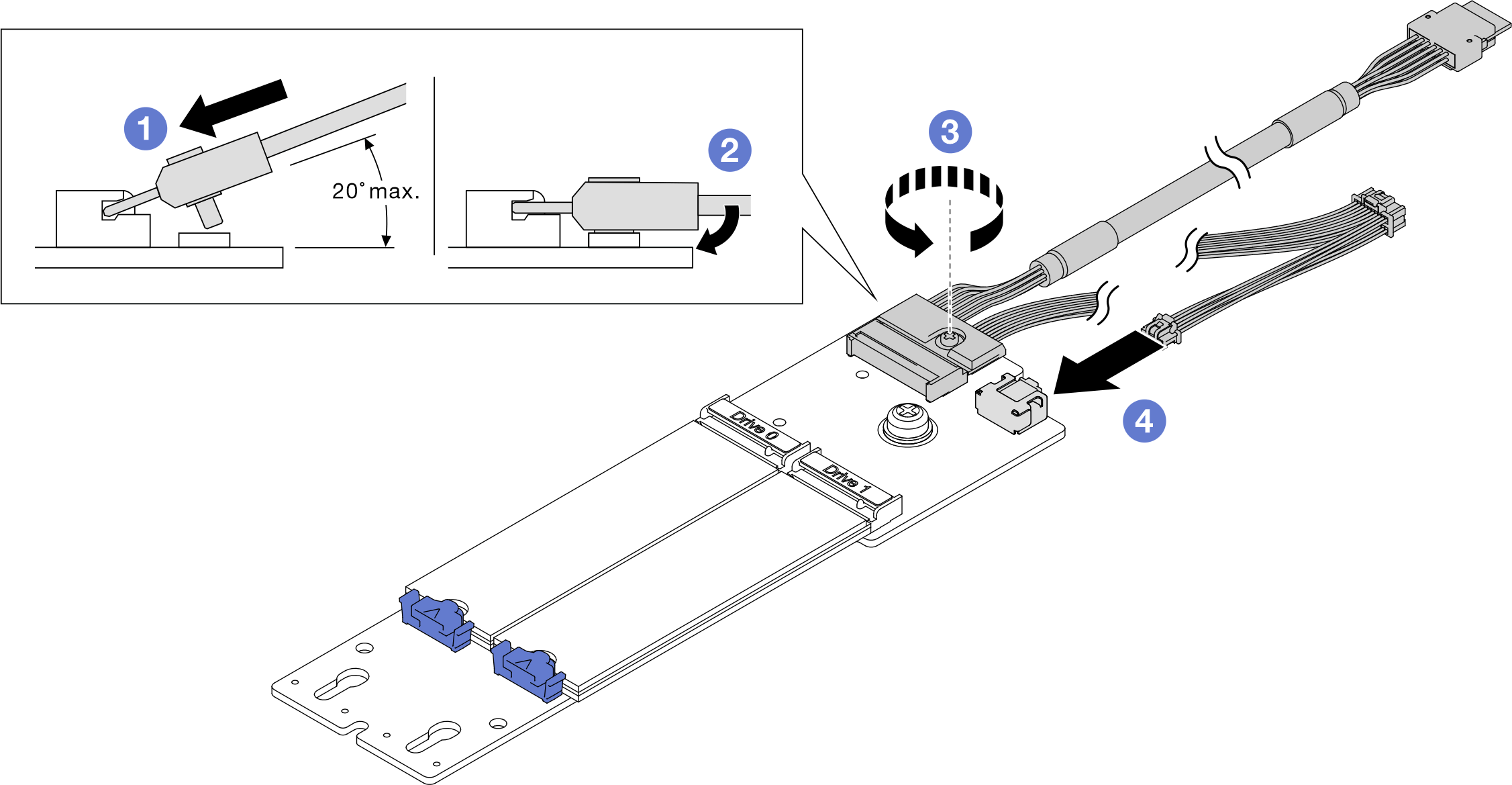

   Figure 2. Connexion du câble au fond de panier M.2


4. Le cas échéant, installez le fond de panier M.2 sur le support.
   Figure 3. Installation du fond de panier M.2 sur le support



   • Alignez l’emplacement situé à l’arrière du fond de panier avec la broche arrière du support, puis abaissez l’autre côté du fond de panier.
   • Alignez la vis imperdable sur le fond de panier sur la broche avant du support.
   • Serrez la vis imperdable à l’aide d’un tournevis pour fixer le fond de panier au support.
5. Alignez l’extrémité du fond de panier M.2 sur l’emplacement de la carte d’extension PCIe, et faites pivoter l’autre extrémité vers la carte jusqu’à ce que le support s’enclenche.
   Figure 4. Installation du support du fond de panier M.2


6. Connectez les cordons d'interface M.2 et d'alimentation à la carte mère.
   Figure 5. Cheminement des câbles de l'unité M.2



   1 Connecteur PCIe M.2

   2 Connecteur d'alimentation de fond de panier M.2
