M.2 ドライブとバックプレーン・ブラケット・アセンブリーの取り付け

M.2 ドライブとバックプレーン・ブラケット・アセンブリーを取り付けるには、このセクションの手順に従ってください。

このタスクについて

重要
  • 安全に作業を行うために、取り付けのガイドライン にお進みください。

  • コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

  1. 7 mm ドライブ・ケージが取り付けられている場合は、最初に取り外します (7 mm ドライブ・ケージの取り外し を参照)。
  2. 必要に応じて、M.2 ドライブをバックプレーンに取り付けます。
    図 1. M.2 ドライブの取り付け

    • M. 2 ドライブをコネクターと位置合わせします。
    • M.2 ドライブのもう一方の端をバックプレーンに向かって回転させます。
    • 固定クリップを前方にスライドさせて、バックプレーンにドライブを固定します。
  3. 該当する場合は、ケーブルをバックプレーンに接続し、ドライバーで拘束ねじを締めてケーブルをバックプレーンに固定します。

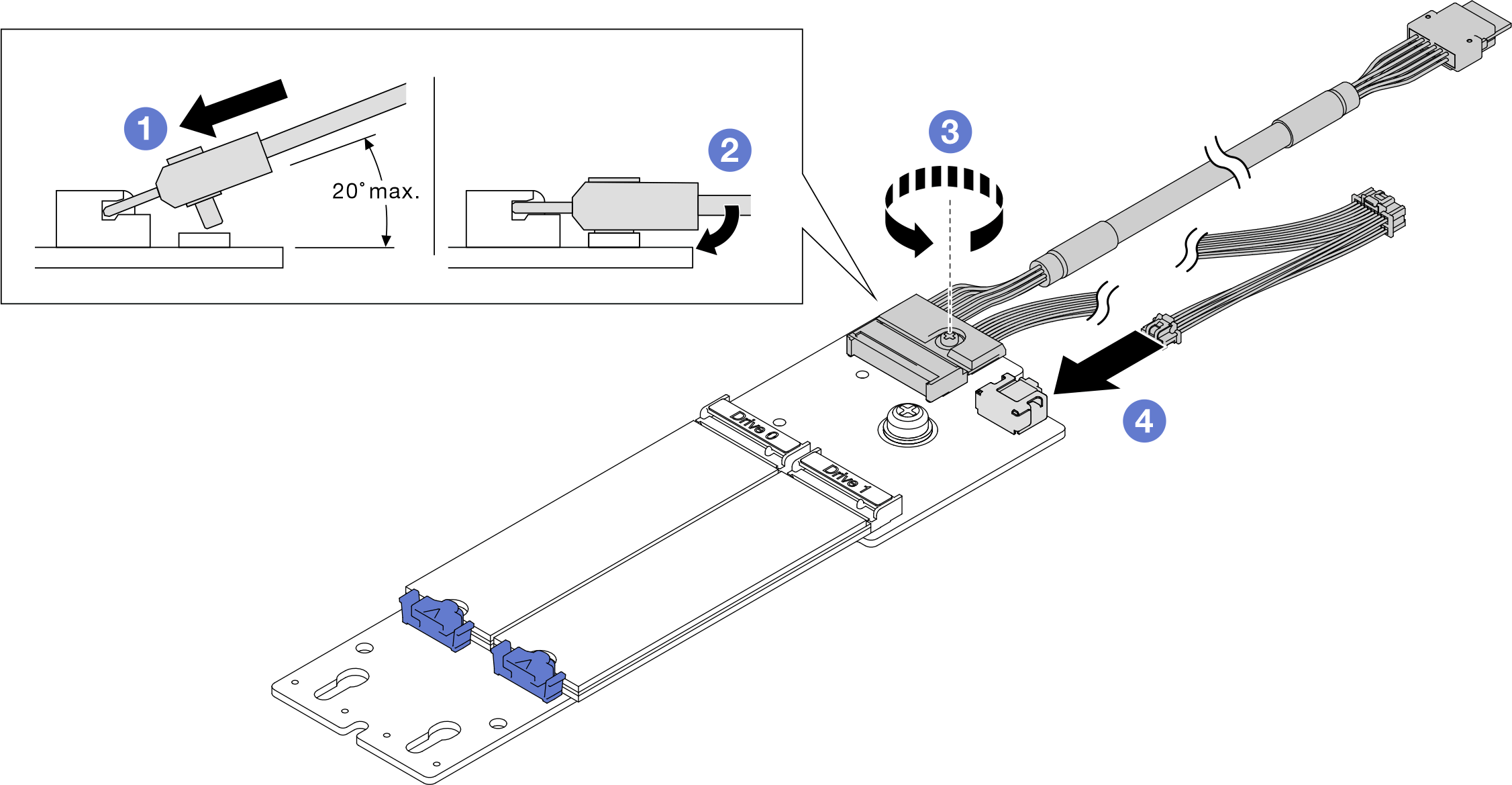

    図 2. ケーブルを M.2 バックプレーンに接続する

  4. 該当する場合、M.2 バックプレーンをブラケットに取り付けます。
    図 3. ブラケットに M.2 バックプレーンに接続する

    • バックプレーンの背面にあるスロットを、ブラケットの背面ピンに位置合わせし、バックプレーンの反対側を下ろします。
    • バックプレーンの拘束ねじをブラケットの前面ピンに位置合わせします。
    • 拘束ねじをドライバーで締めて、バックプレーンをブラケットに固定します。
  5. M.2 バックプレーンの端を PCIe 拡張トレイのスロットに位置合わせし、ブラケットがカチッと音がして所定の位置に収まるまで、もう一方の端をトレイに向けて回転させます。
    図 4. M.2 バックプレーン・ブラケット・アセンブリーの取り付け

  6. M.2 信号ケーブルおよび電源ケーブルをシステム・ボードに接続します。
    図 5. M.2 ドライブ・ケーブルの配線

    1 M.2 PCIe コネクター2 M.2 バックプレーン電源コネクター

このタスクの完了後

部品交換の完了に進みます (部品交換の完了 を参照)。
