安裝 M.2 開機配接卡

請依照本節中的指示安裝 M.2 開機配接卡。

程序

1. 如果適用，請將纜線連接到 M.2 開機配接卡。

   SATA/x4 NVMe M.2 開機配接卡

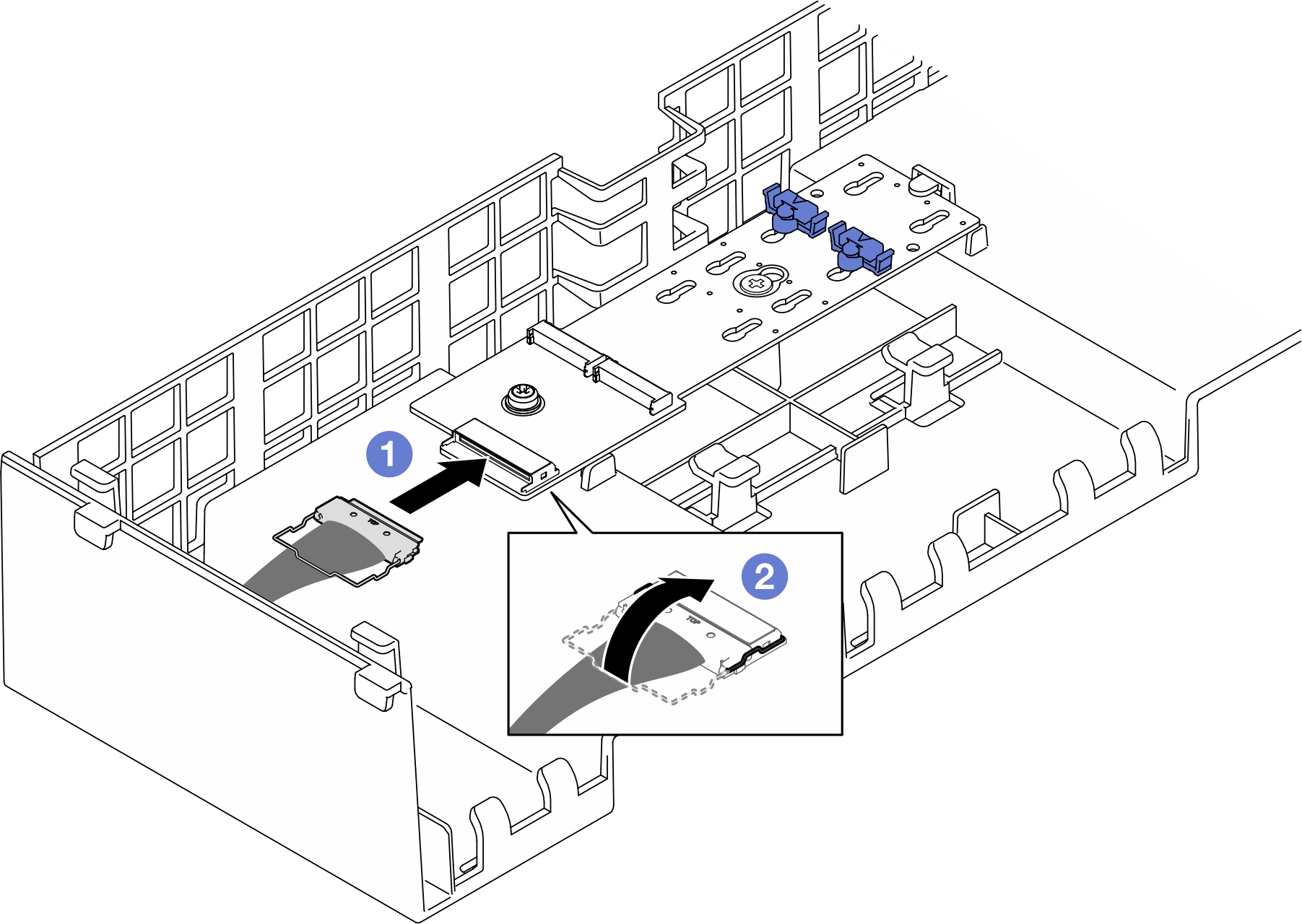

   圖 1. 將纜線連接到 SATA/x4 NVMe M.2 開機配接卡



   SATA/NVMe 或 NVMe M.2 開機配接卡

   圖 2. 將纜線連接到 SATA/NVMe 或 NVMe M.2 開機配接卡



   1. 將纜線連接到 M.2 開機配接卡。
   2. 用螺絲起子鎖緊緊固螺絲，將纜線固定到 M.2 開機配接卡。
2. 安裝 M.2 開機配接卡。
   圖 3. 安裝 M.2 開機配接卡


   1. 將 M.2 開機配接卡向下放入前方空氣擋板中；然後，向前推動 M.2 開機配接卡，直到就定位為止。
   2. 鎖緊將 M.2 開機配接卡末端固定到前方空氣擋板的螺絲。
   3. 鎖緊將 M.2 開機配接卡中間固定到前方空氣擋板的螺絲。
3. 將 M.2 開機配接卡纜線連接至主機板組件。如需內部纜線佈線的相關資訊，請參閱M.2 開機配接卡纜線佈線。
