卸下 M.2 開機配接卡

請依照本節中的指示卸下 M.2 開機配接卡。

程序

1. 為作業做好準備。
   1. 卸下前方上蓋。請參閱卸下前方上蓋。
   2. 卸下後方上蓋。請參閱卸下後方上蓋。
   3. 從 M.2 開機配接卡卸下 M.2 硬碟。請參閱卸下 M.2 硬碟。
   4. 卸下橫槓。請參閱卸下橫槓。
   5. 卸下 PCIe 擴充卡 1 和 PCIe 擴充卡 2。請參閱卸下 PCIe 擴充卡。
2. 從主機板組件拔掉 M.2 開機配接卡纜線。如需內部纜線佈線的相關資訊，請參閱M.2 開機配接卡纜線佈線。
3. 卸下 M.2 開機配接卡。

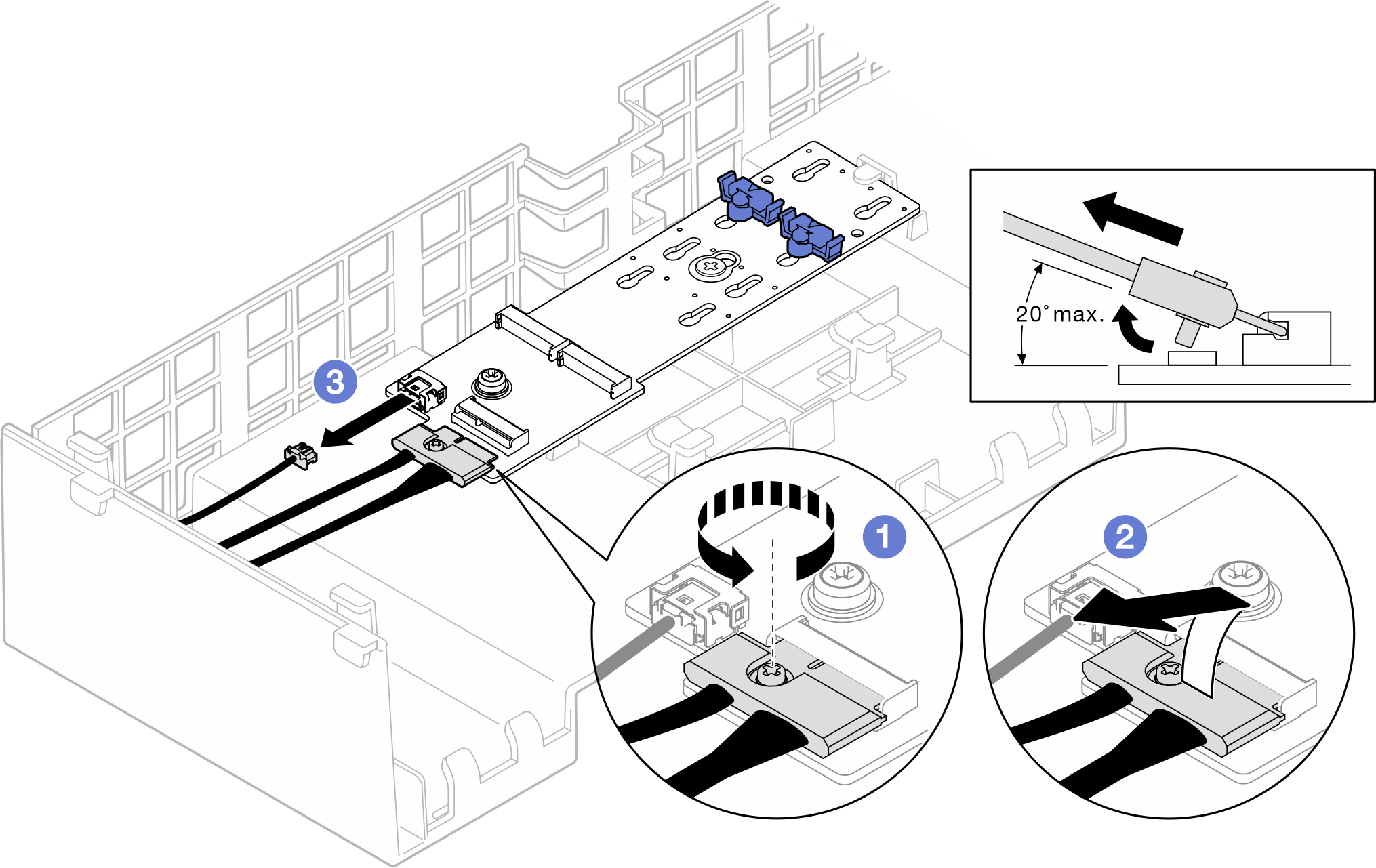

   圖 1. 卸下 M.2 開機配接卡




   1. 鬆開將 M.2 開機配接卡末端固定到前方空氣擋板的螺絲。
   2. 鬆開將 M.2 開機配接卡中間固定到前方空氣擋板的螺絲。
   3. 將 M.2 開機配接卡向後滑動，然後將其從前方空氣擋板中取出。
4. 拔掉 M.2 開機配接卡的纜線。

   SATA/x4 NVMe M.2 開機配接卡

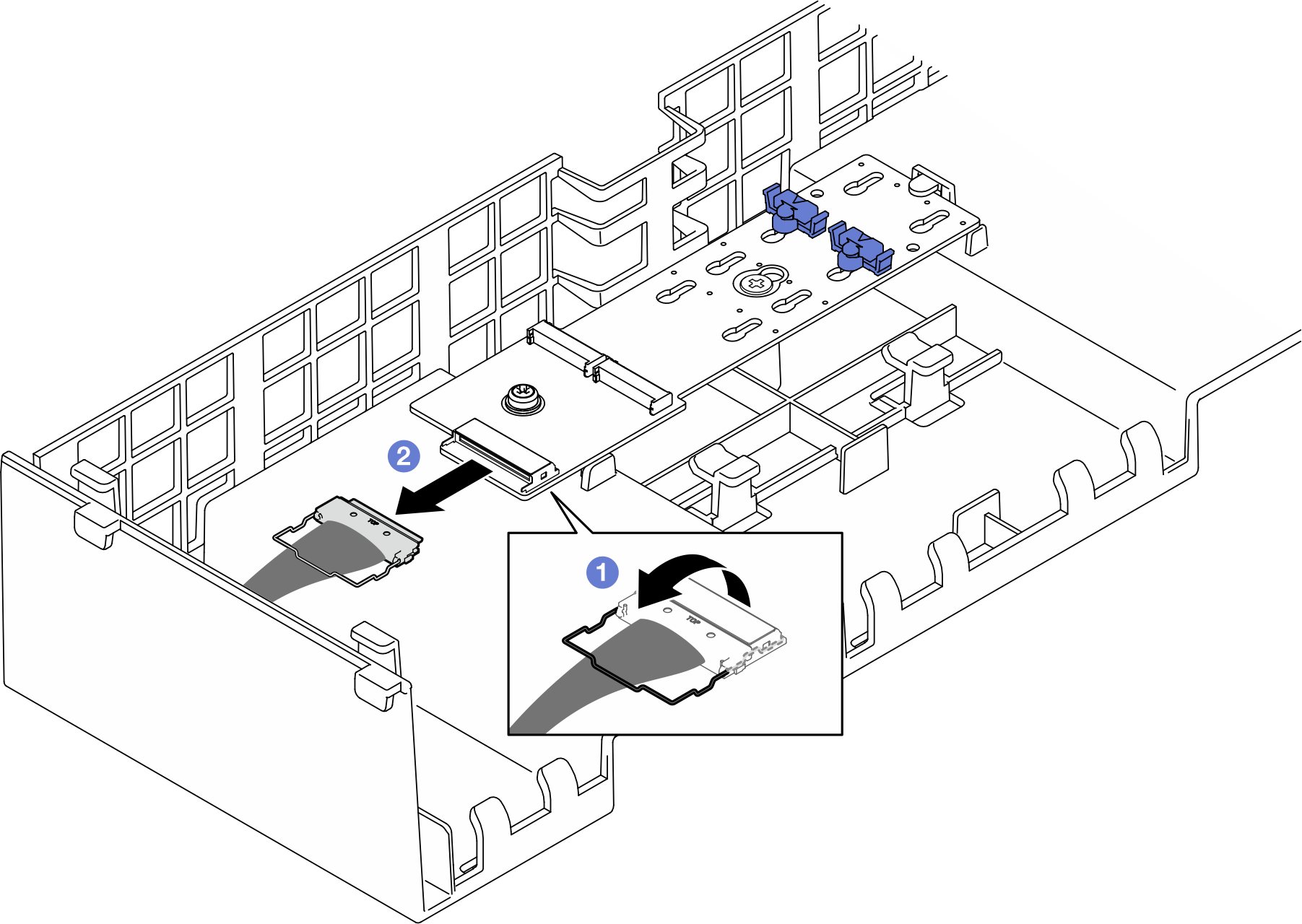

   圖 2. 從 SATA/x4 NVMe M.2 開機配接卡 拔下纜線



   SATA/NVMe 或 NVMe M.2 開機配接卡

   圖 3. 從 SATA/NVMe 或 NVMe M.2 開機配接卡拔下纜線



   1. 使用螺絲起子鬆開用來固定纜線的緊固螺絲。
   2. 從 M.2 開機配接卡拔下纜線。
