Снятие адаптера загрузки M.2

Следуйте инструкциям в этом разделе, чтобы снять адаптер загрузки M.2.

Об этой задаче

Внимание

  • Ознакомьтесь с разделами Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Выполните подготовительные действия для данной задачи.
    1. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
    2. Снимите задний верхний кожух. См. раздел Снятие заднего верхнего кожуха.
    3. Снимите все диски M.2 с адаптера загрузки M.2. См. раздел Снятие диска M.2.
    4. Снимите поперечную планку. См. раздел Снятие поперечной планки.
    5. Снимите платы-адаптеры Riser PCIe 1 и 2. См. раздел Снятие платы-адаптера Riser PCIe.
  2. Отключите кабели адаптера загрузки M.2 от блока материнской платы. Дополнительные сведения о прокладке внутренних кабелей см. в разделе Прокладка кабелей для адаптера загрузки M.2.
  3. Снимите адаптер загрузки M.2.
    Рис. 1. Снятие адаптера загрузки M.2

    Removing M.2 boot adapter
    1. Ослабьте винт, которым конец адаптера загрузки M.2 крепится к переднему дефлектору.
    2. Ослабьте винт, которым середина адаптера загрузки M.2 крепится к переднему дефлектору.
    3. Переместите адаптер загрузки M.2 назад и снимите его с переднего дефлектора.
  4. Отсоедините кабели от адаптера загрузки M.2.
    Адаптер загрузки M.2 SATA/x4 NVMe
    Рис. 2. Отключение кабеля от загрузочного адаптера SATA/x4 NVMe M.2
    Disconnecting cable from SATA/x4 NVMe M.2 boot adapter
    Адаптер загрузки SATA/NVMe или NVMe M.2

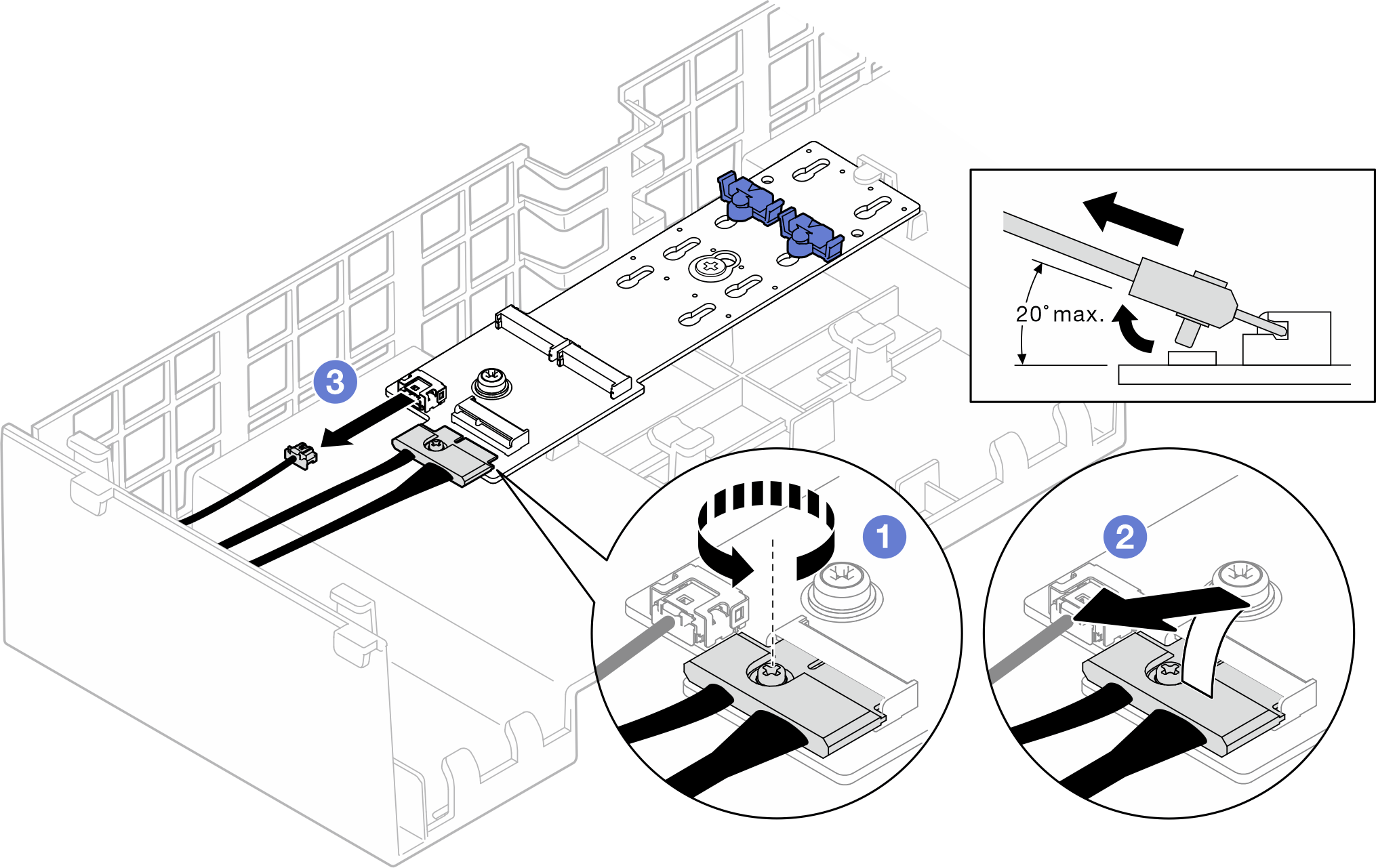

    Рис. 3. Отключение кабеля от адаптера загрузки SATA/NVMe или NVMe M.2
    Disconnecting cable from SATA/NVMe or NVMe M.2 boot adapter
    1. Ослабьте винт на сигнальном кабеле.
    2. Наклоните разъем и снимите его.
    3. Извлеките кабель питания.
    Адаптер загрузки M.2 RAID SATA/NVMe

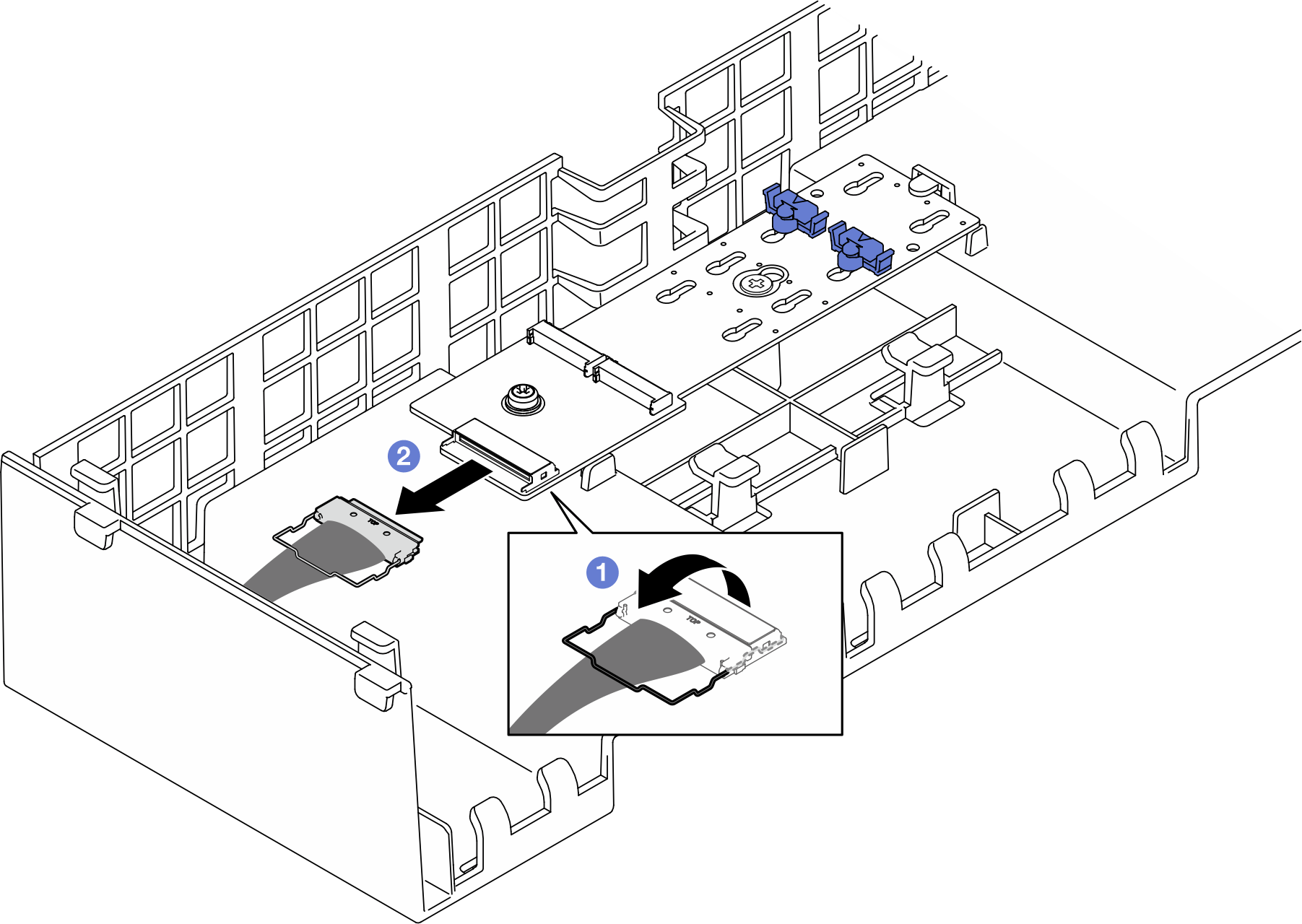

    Рис. 4. Отключение кабеля от адаптера загрузки M.2 RAID SATA/NVMe
    Disconnecting cable from RAID SATA/NVMe M.2 boot adapter
    1. Отсоедините металлическую ручку на кабеле от разъема.
    2. Отсоедините кабели от адаптера загрузки M.2.

После завершения

  1. Установите сменный модуль. См. раздел Установка адаптера загрузки M.2.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
