Remover o adaptador de inicialização M.2

Siga as instruções nesta seção para remover o adaptador de inicialização M.2.

Sobre esta tarefa

Atenção

  • Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

  • Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

  • Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.

Procedimento

  1. Faça as preparações para a tarefa.
    1. Remova a tampa superior frontal. Consulte Remover a tampa superior frontal.
    2. Remova a tampa superior traseira. Consulte Remover a tampa superior traseira.
    3. Remova todas as unidades M.2 do adaptador de inicialização M.2. Consulte Remover uma unidade M.2.
    4. Remova a barra transversal. Consulte Remover a barra transversal.
    5. Remova a placa riser PCIe 1 e a placa riser PCIe 2. Consulte Remover a placa riser PCIe.
  2. Desconecte os cabos do adaptador de inicialização M.2 do conjunto da placa-mãe. Consulte Roteamento de cabos do adaptador de inicialização M.2 para obter mais informações sobre o roteamento de cabos internos.
  3. Remova o adaptador de inicialização M.2.
    Figura 1. Remoção do adaptador de inicialização M.2

    Removing M.2 boot adapter
    1. Solte o parafuso que prende a extremidade do adaptador de inicialização M.2 no defletor de ar frontal.
    2. Solte o parafuso que prende o meio do adaptador de inicialização M.2 no defletor de ar frontal.
    3. Deslize o adaptador de inicialização M.2 para trás e retire-o do defletor de ar frontal.
  4. Desconecte os cabos do adaptador de inicialização M.2.
    Adaptador de inicialização SATA/x4 NVMe M.2
    Figura 2. Desconectando o cabo do adaptador de inicialização SATA/x4 NVMe M.2
    Disconnecting cable from SATA/x4 NVMe M.2 boot adapter
    Adaptador de inicialização SATA/NVMe ou NVMe M.2

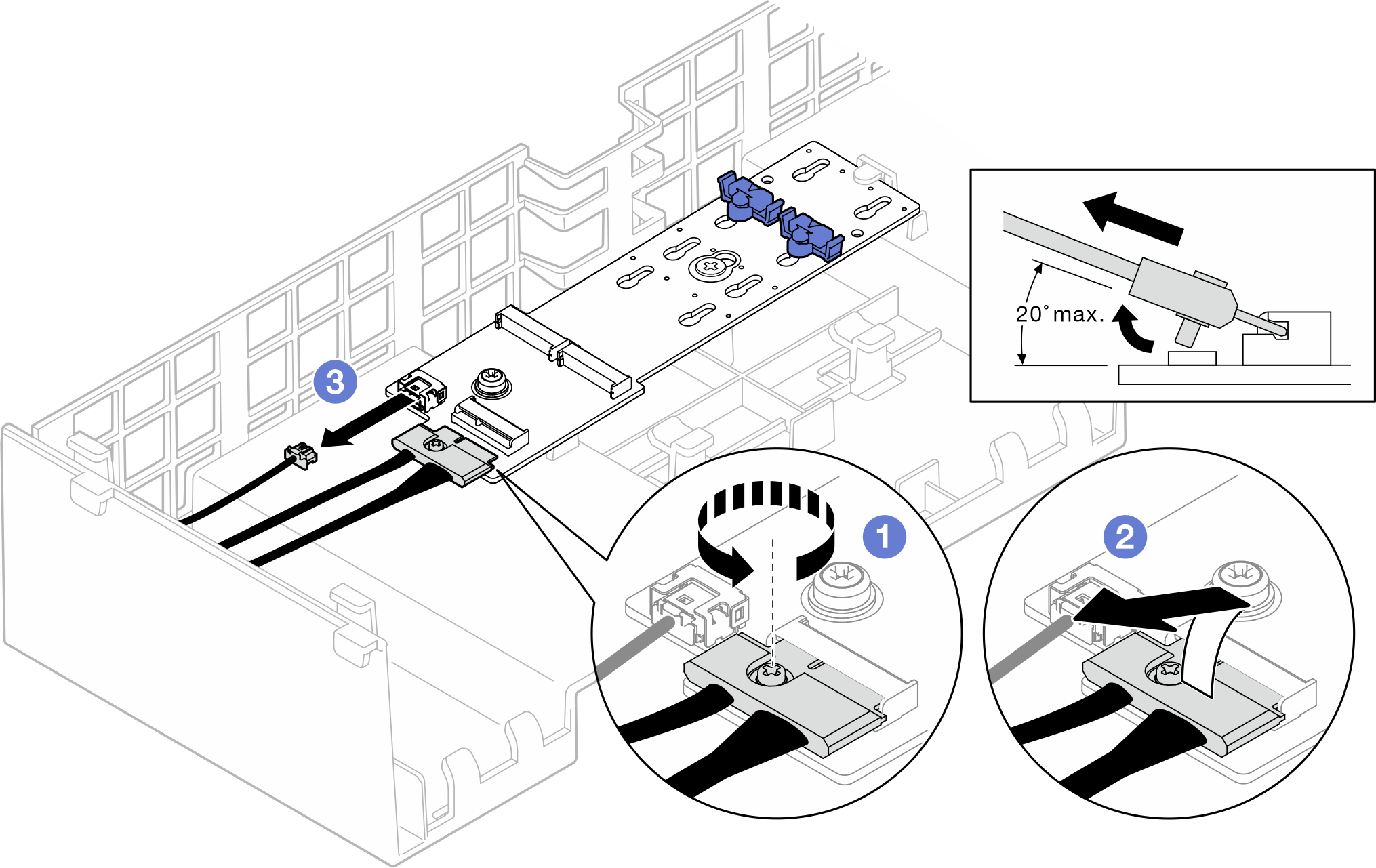

    Figura 3. Desconectando o cabo do adaptador de inicialização SATA/NVMe ou NVMe M.2
    Disconnecting cable from SATA/NVMe or NVMe M.2 boot adapter
    1. Solte o parafuso no cabo de sinal.
    2. Incline o conector e remova-o.
    3. Remova o cabo de alimentação.
    Adaptador de inicialização RAID SATA/NVMe M.2

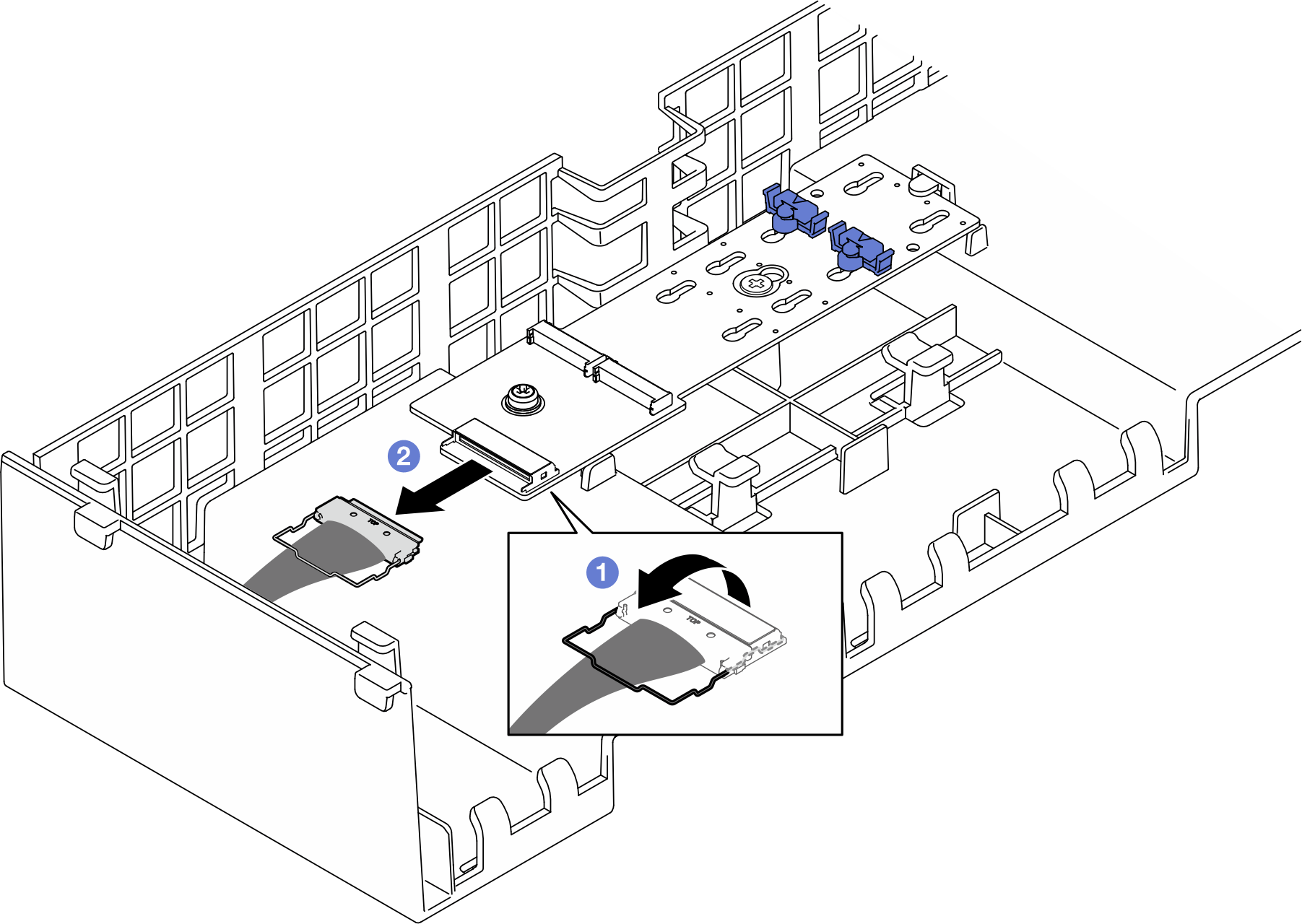

    Figura 4. Desconectando o cabo do adaptador de inicialização RAID SATA/NVMe M.2
    Disconnecting cable from RAID SATA/NVMe M.2 boot adapter
    1. Desencaixe a presilha no cabo do conector.
    2. Desconecte os cabos do adaptador de inicialização M.2.

Depois de concluir

  1. Instale uma unidade de substituição. Consulte Instalar o adaptador de inicialização M.2.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube
