Roteamento de cabos do adaptador de inicialização M.2
Use esta seção para entender o roteamento de cabos do adaptador de inicialização M.2.
Nota
- Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Ao rotear os cabos, certifique-se de que todos os cabos sejam roteados corretamente pelas guias de cabos.
Adaptador de inicialização SATA/NVMe ou NVMe M.2

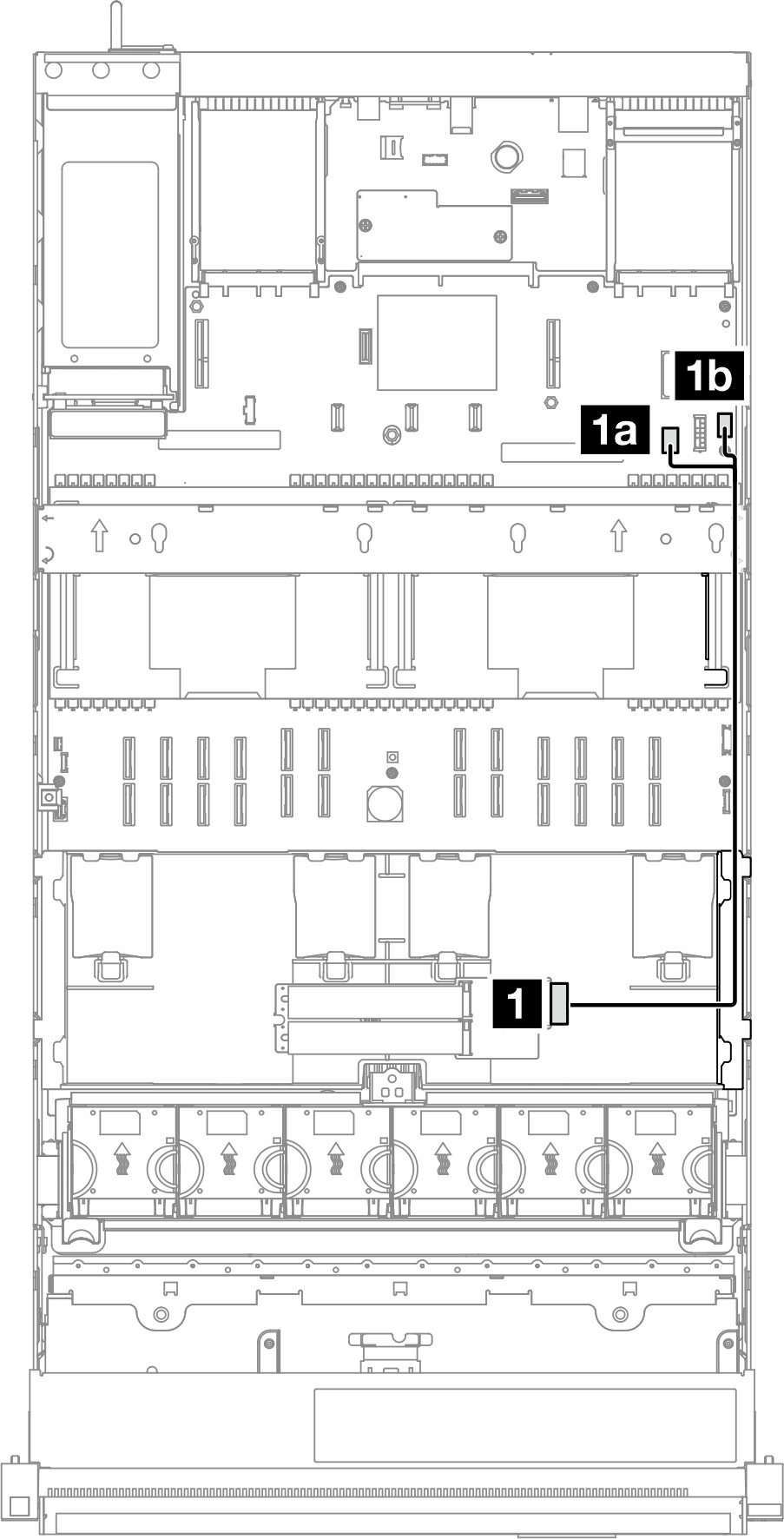

Figura 1. Roteamento de cabos do adaptador de inicialização SATA/NVMe ou NVMe M.2
Nota
Essa configuração oferece suporte a SATA não RAID, SATA RAID (VROC), NVMe não RAID e RAID NVMe (padrão VROC).
| De | Para | Cabo |
|---|---|---|
| 1 Adaptador de inicialização M.2: conector de sinal | Conjunto de placa-mãe: unidade de 7 mm/conector de sinal M.2 | Sinal e energia M.2 (530/550/550 mm) |
| 2 Adaptador de inicialização M.2: conector de energia | Conjunto de placa-mãe: conector de energia M.2 |
Adaptador de inicialização SATA/x4 NVMe M.2
Figura 2. Roteamento de cabos do adaptador de inicialização SATA/x4 NVMe M.2 para PCH
Nota
Essa configuração é compatível com não RAID SATA e SATA RAID (VROC).
| De | Para | Cabo |
|---|---|---|
| 1 Adaptador de inicialização M.2: conector de sinal | Conjunto de placa-mãe: unidade de 7 mm/conector de sinal M.2 | SlimSAS x4 para SlimSAS x8 (530 mm) |
| 2 Adaptador de inicialização M.2: conector de energia | Conjunto de placa-mãe: conector de energia M.2 | Energia 2x10 a energia 2x10 (500 mm) |
Figura 3. Roteamento de cabos do adaptador de inicialização SATA/x4 NVMe M.2 para CPU
Nota
Esta configuração é compatível com NVMe não RAID e RAID NVMe (padrão VROC).
| De | Para | Cabo |
|---|---|---|
| 1 Adaptador de inicialização M.2: conector de sinal | Conjunto de placa-mãe: conector NVMe 11 | MCIO x8 para SlimSAS x8 (365 mm) |
| 2 Adaptador de inicialização M.2: conector de energia | Conjunto de placa-mãe: conector de energia M.2 | Energia 2x10 a energia 2x10 (500 mm) |
