Cheminement des câbles de l'adaptateur d'amorçage M.2
Cette section décrit le cheminement des câbles pour l'adaptateur d'amorçage M.2.
Remarque
- Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
- Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guides-câbles.
Adaptateur d’amorçage SATA/NVMe ou NVMe M.2

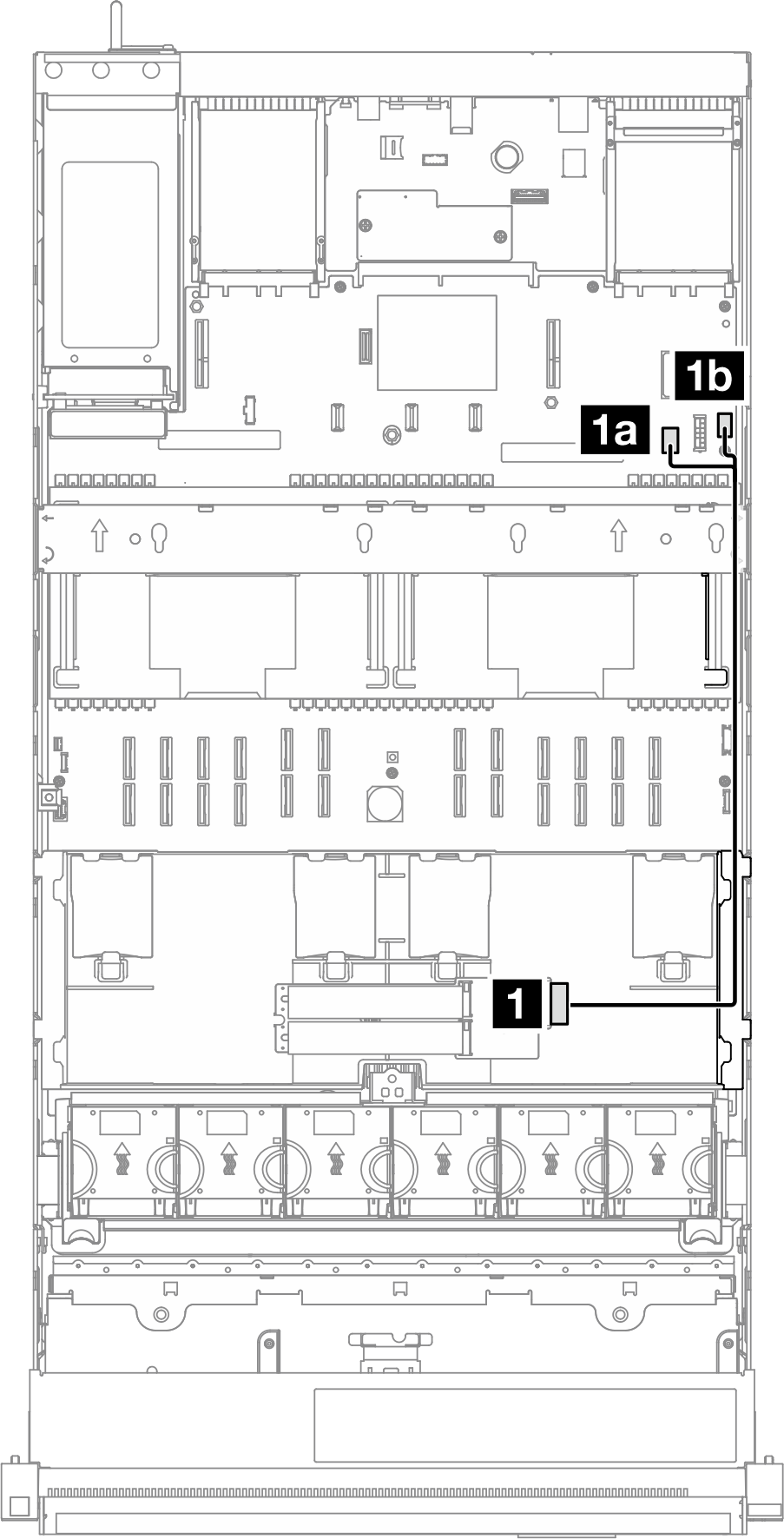

Figure 1. Cheminement des câbles pour l’adaptateur d’amorçage SATA/NVMe ou NVMe M.2
Remarque
Cette configuration prend en charge les modèles SATA non RAID, SATA RAID (VROC), NVMe non RAID et NVMe RAID (VROC standard).
| De | Vers | Câble |
|---|---|---|
| 1 Connecteur de signal de l’adaptateur d’amorçage M.2 | Bloc carte mère : connecteur d’interface d’unité 7 mm/M.2 | Câble d’interface et d’alimentation M.2 (530/550/550 mm) |
| 2 Connecteur d’alimentation de l’adaptateur d’amorçage M.2 | Bloc carte mère : connecteur d’alimentation M.2 |
Adaptateur d’amorçage SATA/x4 NVMe M.2
Figure 2. Cheminement des câbles pour l’adaptateur d’amorçage SATA/NVMe M.2 vers le PCH
Remarque
La présente configuration prend en charge des unités SATA non-RAID et SATA RAID (VROC).
| De | Vers | Câble |
|---|---|---|
| 1 Connecteur de signal de l’adaptateur d’amorçage M.2 | Bloc carte mère : connecteur d’interface d’unité 7 mm/M.2 | SlimSAS x4 vers SlimSAS x8 (530 mm) |
| 2 Connecteur d’alimentation de l’adaptateur d’amorçage M.2 | Bloc carte mère : connecteur d’alimentation M.2 | Alimentation 2x10 vers alimentation 2x10 (500 mm) |
Figure 3. Cheminement des câbles pour l’adaptateur d’amorçage SATA/NVMe M.2 vers le CPU
Remarque
La présente configuration prend en charge des unités NVMe non-RAID et NVMe RAID (VROC standard).
| De | Vers | Câble |
|---|---|---|
| 1 Connecteur de signal de l’adaptateur d’amorçage M.2 | Bloc carte mère : connecteur NVMe 11 | MCIO x8 vers SlimSAS x8 (365 mm) |
| 2 Connecteur d’alimentation de l’adaptateur d’amorçage M.2 | Bloc carte mère : connecteur d’alimentation M.2 | Alimentation 2x10 vers alimentation 2x10 (500 mm) |
