การเดินสายอะแดปเตอร์บูต M.2
ใช้ส่วนนี้เพื่อทำความเข้าใจวิธีเดินสายอะแดปเตอร์บูต M.2
หมายเหตุ
- การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
- เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสาย
อะแดปเตอร์บูต M.2 แบบ SATA/NVMe หรือ NVMe

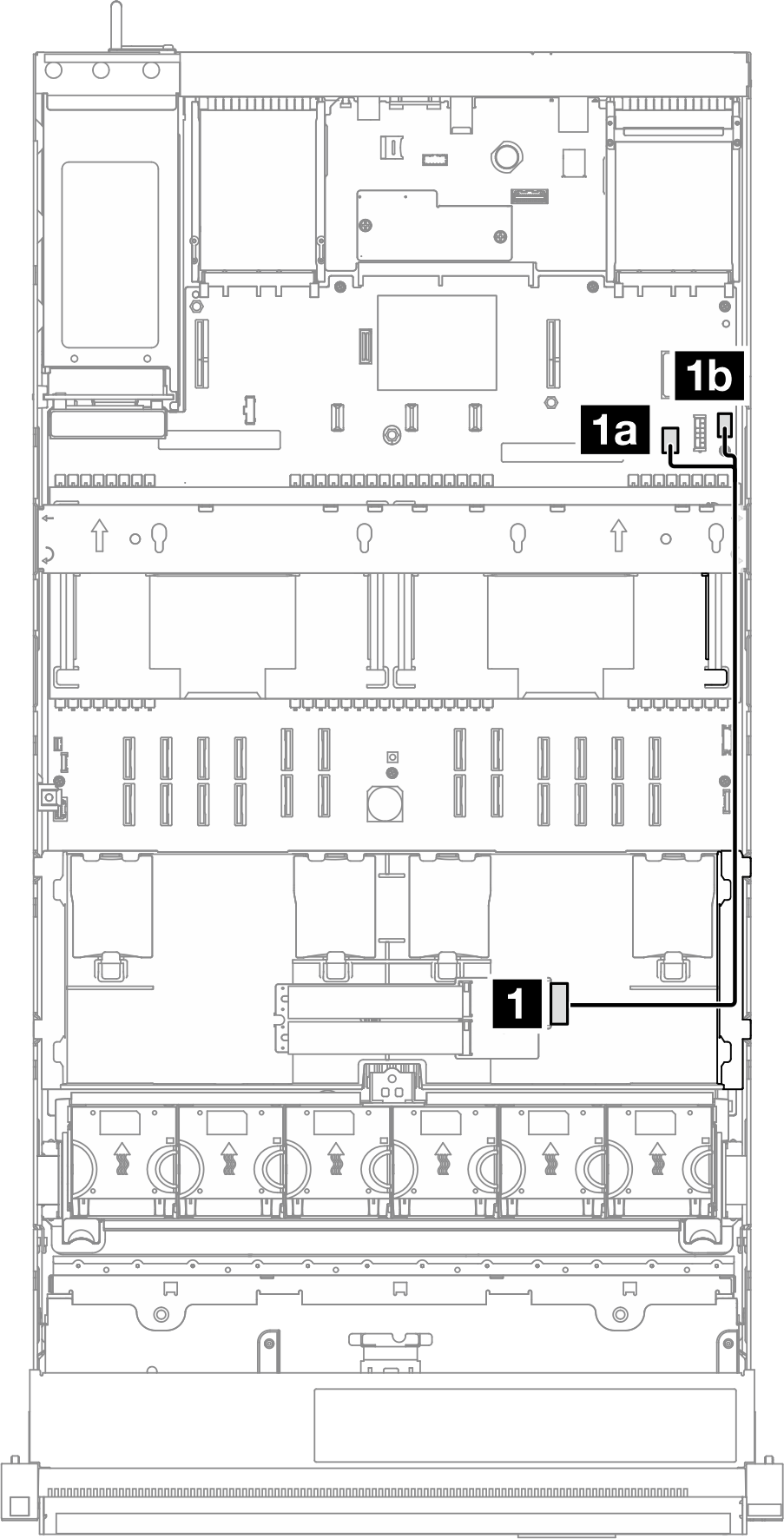

รูปที่ 1. การเดินสายอะแดปเตอร์บูต M.2 แบบ SATA/NVMe หรือ NVMe
หมายเหตุ
การกําหนดค่านี้รองรับ SATA ที่ไม่ใช่ RAID, SATA RAID (VROC), NVMe ที่ไม่ใช่ RAID และ NVMe RAID (มาตรฐาน VROC)
| จาก | ไปยัง | สาย |
|---|---|---|
| 1 อะแดปเตอร์บูต M.2: ขั้วต่อสัญญาณ | ส่วนประกอบแผงระบบ: ไดรฟ์ขนาด 7 มม./ขั้วต่อสัญญาณ M.2 | สายสัญญาณและสายไฟ M.2 (530/550/550 มม.) |
| 2 อะแดปเตอร์บูต M.2: ขั้วต่อไฟฟ้า | ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้า M.2 |
อะแดปเตอร์บูต SATA/x4 NVMe M.2
รูปที่ 2. การเดินสายอะแดปเตอร์บูต SATA/x4 NVMe M.2 ไปยัง PCH
หมายเหตุ
การกําหนดค่านี้รองรับ non-RAID SATA และ RAID SATA (VROC)
| จาก | ไปยัง | สาย |
|---|---|---|
| 1 อะแดปเตอร์บูต M.2: ขั้วต่อสัญญาณ | ส่วนประกอบแผงระบบ: ไดรฟ์ขนาด 7 มม./ขั้วต่อสัญญาณ M.2 | SlimSAS x4 เป็น SlimSAS x8 (530 มม.) |
| 2 อะแดปเตอร์บูต M.2: ขั้วต่อไฟฟ้า | ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้า M.2 | Power 2x10 เป็น power 2x10 (500 มม.) |
รูปที่ 3. การเดินสายอะแดปเตอร์บูต SATA/x4 NVMe M.2 ไปยัง CPU
หมายเหตุ
การกำหนดค่านี้รองรับ non-RAID NVMe และ RAID NVMe (มาตรฐาน VROC)
| จาก | ไปยัง | สาย |
|---|---|---|
| 1 อะแดปเตอร์บูต M.2: ขั้วต่อสัญญาณ | ส่วนประกอบแผงระบบ: ขั้วต่อ NVMe 11 | MCIO x8 เป็น SlimSAS x8 (365 มม.) |
| 2 อะแดปเตอร์บูต M.2: ขั้วต่อไฟฟ้า | ส่วนประกอบแผงระบบ: ขั้วต่อไฟฟ้า M.2 | Power 2x10 เป็น power 2x10 (500 มม.) |
