M.2 ブート・アダプターのケーブル配線

このセクションを使用して、M.2 ブート・アダプターのケーブル配線を理解します。

注
  • コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
  • ケーブルを配線する際は、ケーブル・ガイドを使用して、すべてのケーブルが適切に配線されていることを確認します。

SATA/NVMe または NVMe M.2 ブート・アダプター​

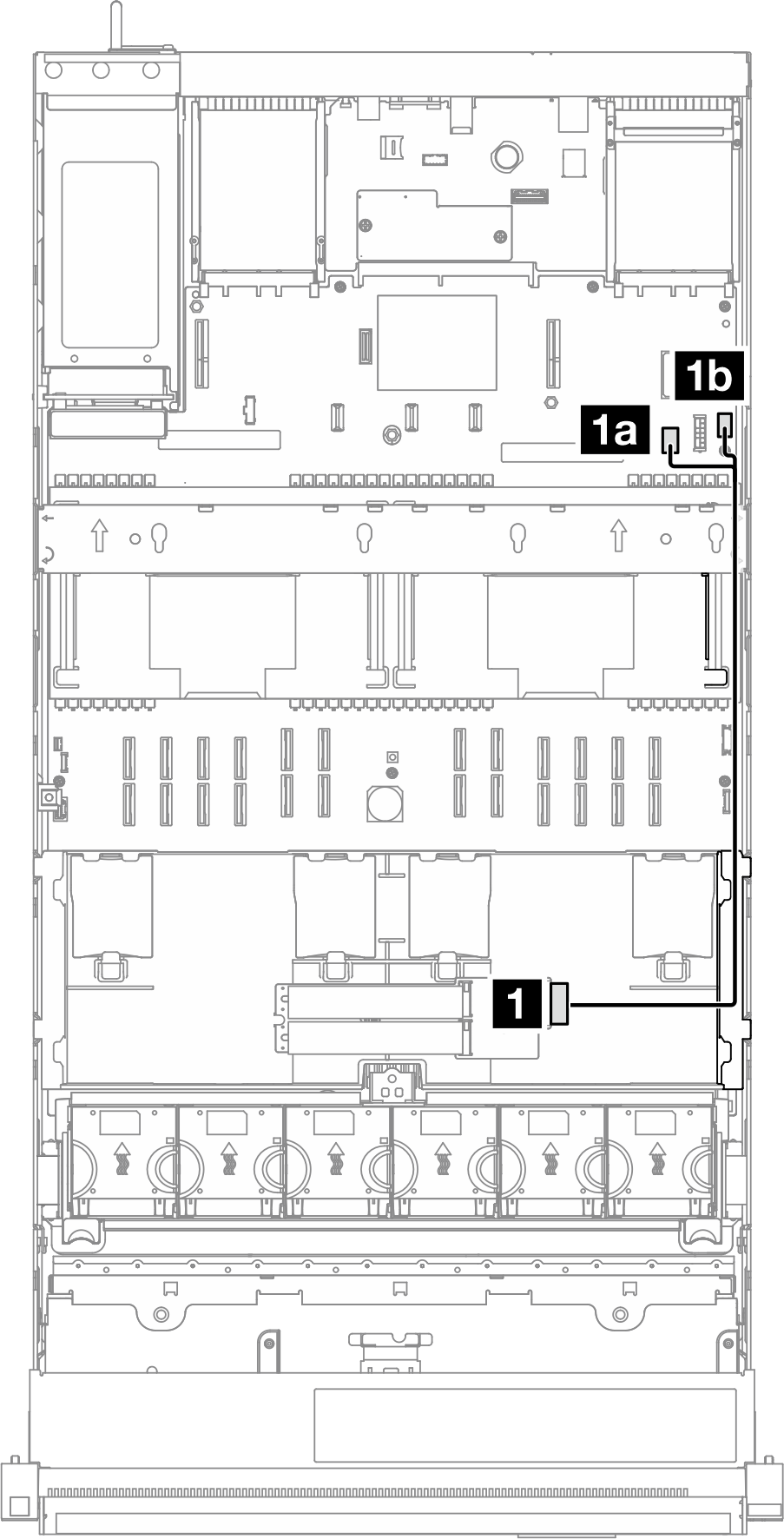

図 1. SATA/NVMe または NVMe M.2 ブート・アダプターのケーブル配線
Cable routing for SATA/NVMe or NVMe M.2 boot adapter
注
この構成は、非 RAID SATA、SATA RAID (VROC)、非 RAID NVMe、および NVMe RAID (VROC 標準) をサポートします。
始点終点ケーブル
1 M.2 ブート・アダプター: 信号コネクターシステム・ボード・アセンブリー: 7 mm ドライブ/M.2 信号コネクターM.2 信号および電源 (530/550/550 mm)
2 M.2 ブート・アダプター: 電源コネクターシステム・ボード・アセンブリー: M.2 電源コネクター

SATA/x4 NVMe M.2 ブート・アダプター​

図 2. SATA/x4 NVMe M.2 ブート・アダプターの PCH へのケーブル配線
Cable routing for SATA/x4 NVMe M.2 boot adapter to PCH
注
この構成は、非 RAID SATA および SATA RAID (VROC) をサポートしています。
始点終点ケーブル
1 M.2 ブート・アダプター: 信号コネクターシステム・ボード・アセンブリー: 7 mm ドライブ/M.2 信号コネクターSlimSAS x4 ～ SlimSAS x8 (530 mm)
2 M.2 ブート・アダプター: 電源コネクターシステム・ボード・アセンブリー: M.2 電源コネクター電源 2x10 ～ 電源 2x10 (500 mm)
図 3. SATA/x4 NVMe M.2 ブート・アダプターの CPU へのケーブル配線
Cable routing for SATA/x4 NVMe M.2 boot adapter to CPU
注
この構成は、非 RAID NVMe および NVMe RAID (VROC 標準) をサポートします。
始点終点ケーブル
1 M.2 ブート・アダプター: 信号コネクターシステム・ボード・アセンブリー: NVMe 11 コネクターMCIO x8 ～ SlimSAS x8 (365 mm)
2 M.2 ブート・アダプター: 電源コネクターシステム・ボード・アセンブリー: M.2 電源コネクター電源 2x10 ～ 電源 2x10 (500 mm)
