M.2 開機配接卡纜線佈線

請使用本節來瞭解 M.2 開機配接卡的纜線佈線。

註
  • 接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
  • 進行纜線佈線時，確保所有纜線都正確穿過纜線導件。

SATA/NVMe 或 NVMe M.2 開機配接卡​

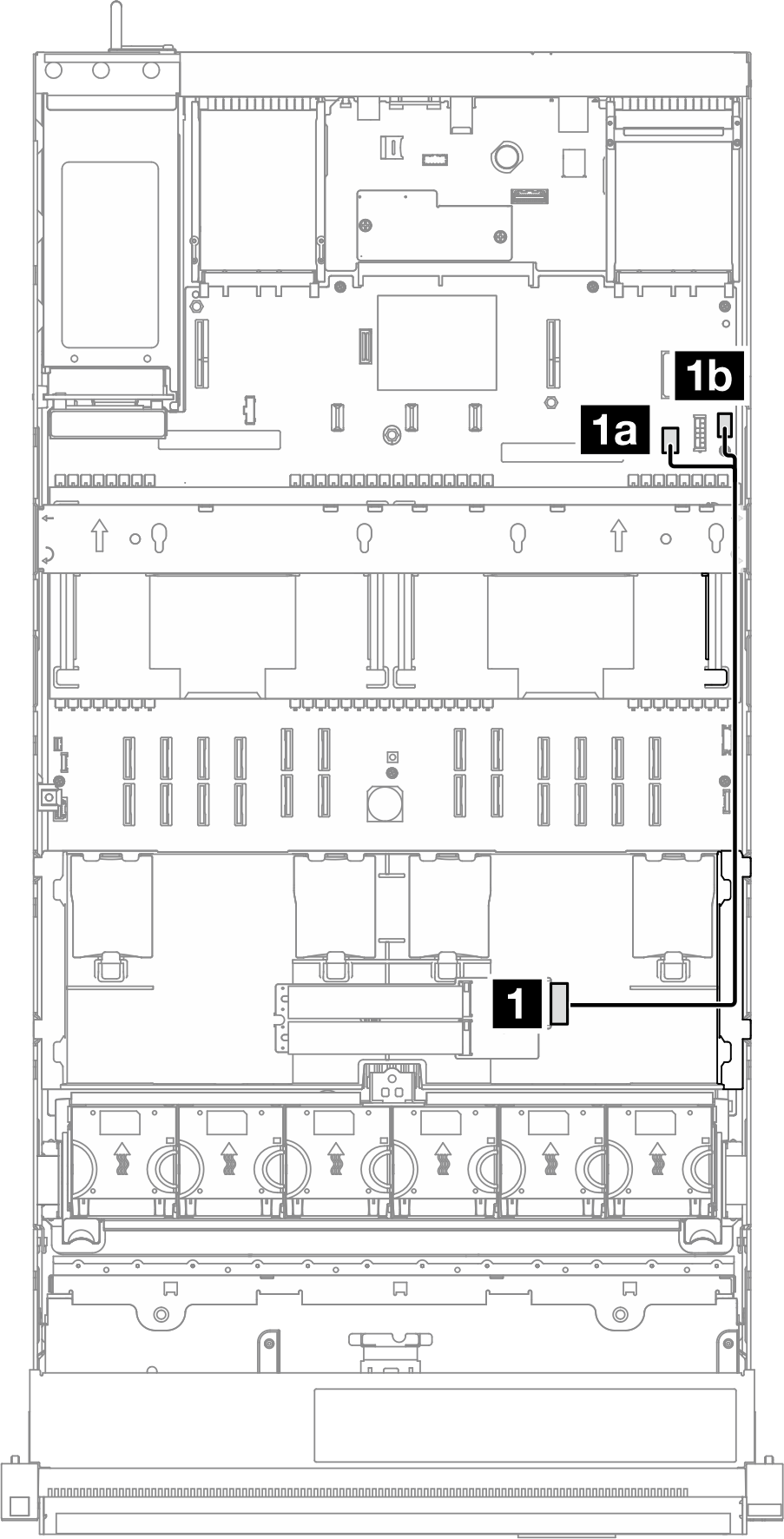

圖 1. SATA/NVMe 或 NVMe M.2 開機配接卡的纜線佈線
Cable routing for SATA/NVMe or NVMe M.2 boot adapter
註
此配置支援 非 RAID SATA、SATA RAID (VROC)、非 RAID NVMe 和 NVMe RAID（VROC 標準）。
從到纜線
1 M.2 開機配接卡：信號接頭主機板組件：7 公釐硬碟/M.2 信號接頭M.2 信號和電源（530/550/550 公釐）
2 M.2 開機配接卡：電源接頭主機板組件：M.2 電源接頭

SATA/x4 NVMe M.2 開機配接卡​

圖 2. SATA/x4 NVMe M.2 開機配接卡到 PCH 的纜線佈線
Cable routing for SATA/x4 NVMe M.2 boot adapter to PCH
註
此配置支援非 RAID SATA 和 SATA RAID (VROC)。
從到纜線
1 M.2 開機配接卡：信號接頭主機板組件：7 公釐硬碟/M.2 信號接頭SlimSAS x4 至 SlimSAS x8（530 公釐）
2 M.2 開機配接卡：電源接頭主機板組件：M.2 電源接頭電源 2x10 至電源 2x10（500 公釐）
圖 3. SATA/x4 NVMe M.2 開機配接卡到 CPU 的纜線佈線
Cable routing for SATA/x4 NVMe M.2 boot adapter to CPU
註
此配置支援非 RAID NVMe 和 NVMe RAID（VROC 標準）。
從到纜線
1 M.2 開機配接卡：信號接頭主機板組件：NVMe 11 接頭MCIO x8 至 SlimSAS x8（365 公釐）
2 M.2 開機配接卡：電源接頭主機板組件：M.2 電源接頭電源 2x10 至電源 2x10（500 公釐）
