Прокладка кабелей для адаптера загрузки M.2
В этом разделе содержатся сведения по прокладке кабелей для адаптера загрузки M.2.
Прим.
- Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
- При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью кабельных направляющих.
Адаптер загрузки SATA/NVMe или NVMe M.2

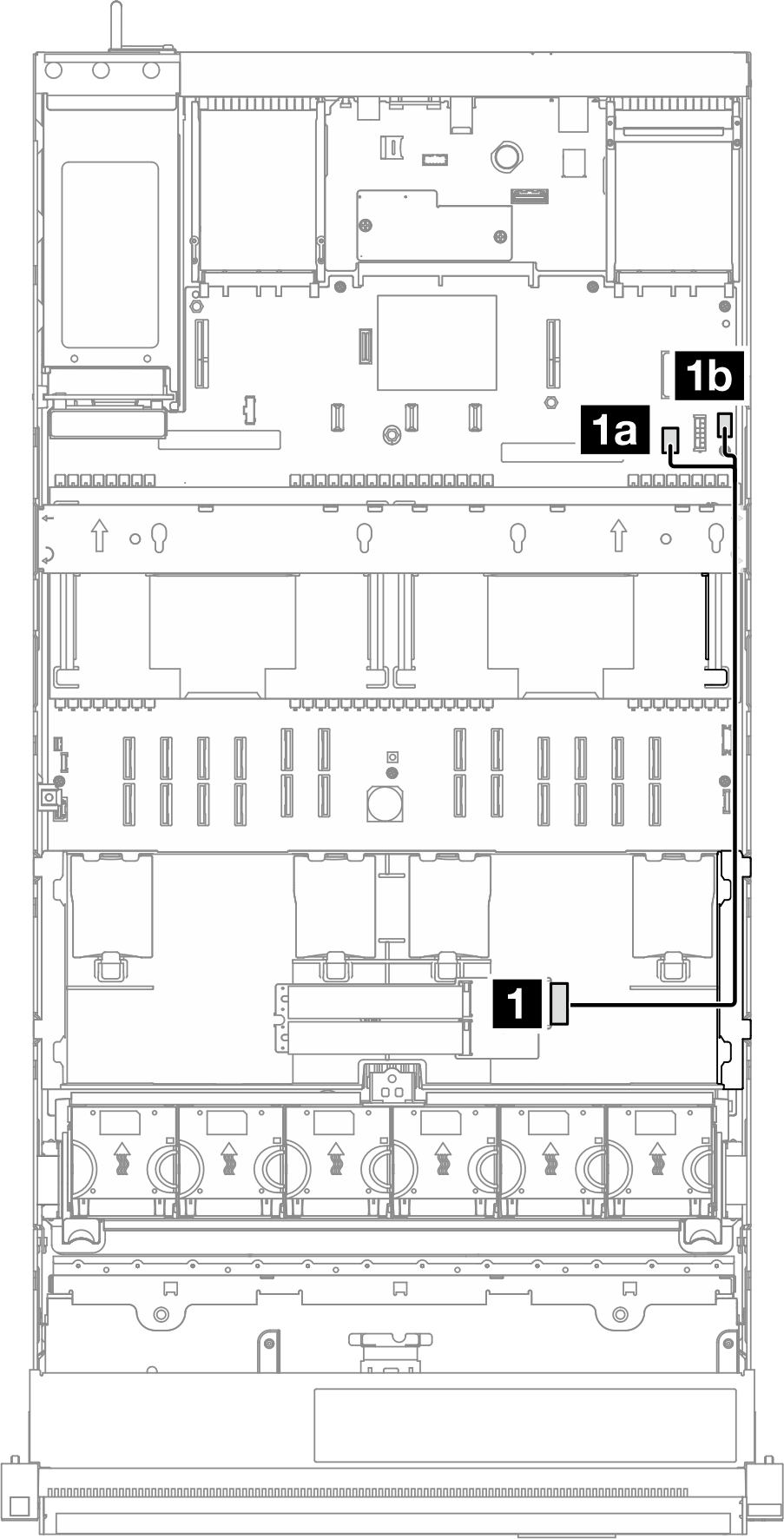

Рис. 1. Прокладка кабелей для адаптера загрузки SATA/NVMe или NVMe M.2
Прим.
Эта конфигурация поддерживает SATA без RAID, SATA RAID (VROC), NVMe и NVMe RAID (стандарт VROC).
| От | До | Кабель |
|---|---|---|
| 1 Адаптер загрузки M.2: разъем для сигнального кабеля | Блок материнской платы: разъем для сигнального кабеля для дисков толщиной 7 мм/M.2 | Кабель питания и сигнальный кабель M.2 (530/550/550 мм) |
| 2 Адаптер загрузки M.2: разъем питания | Блок материнской платы: разъем питания M.2 |
Адаптер загрузки M.2 SATA/x4 NVMe
Рис. 2. Прокладка кабелей для адаптера загрузки M.2 SATA/x4 NVMe к PCH
Прим.
В этой конфигурации поддерживается SATA без RAID и RAID SATA (VROC).
| От | До | Кабель |
|---|---|---|
| 1 Адаптер загрузки M.2: разъем для сигнального кабеля | Блок материнской платы: разъем для сигнального кабеля для дисков толщиной 7 мм/M.2 | SlimSAS x4 — SlimSAS x8 (530 мм) |
| 2 Адаптер загрузки M.2: разъем питания | Блок материнской платы: разъем питания M.2 | Питание 2х10 — питание 2х10 (500 мм) |
Рис. 3. Прокладка кабелей для адаптера загрузки M.2 SATA/x4 NVMe к ЦП
Прим.
В этой конфигурации поддерживается NVMe без RAID и RAID NVMe (стандарт VROC).
| От | До | Кабель |
|---|---|---|
| 1 Адаптер загрузки M.2: разъем для сигнального кабеля | Блок материнской платы: разъем NVMe 11 | MCIO x8 — SlimSAS x8 (365 мм) |
| 2 Адаптер загрузки M.2: разъем питания | Блок материнской платы: разъем питания M.2 | Питание 2х10 — питание 2х10 (500 мм) |
