Instradamento dei cavi per l'adattatore di avvio M.2
Utilizzare questa sezione per comprendere l'instradamento dei cavi per l'adattatore di avvio M.2.
Nota
- Connessioni tra i connettori; 1↔1, 2↔2, 3↔3, ... n↔n
- Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le apposite guide.
Adattatore di avvio SATA/NVMe o NVMe M.2

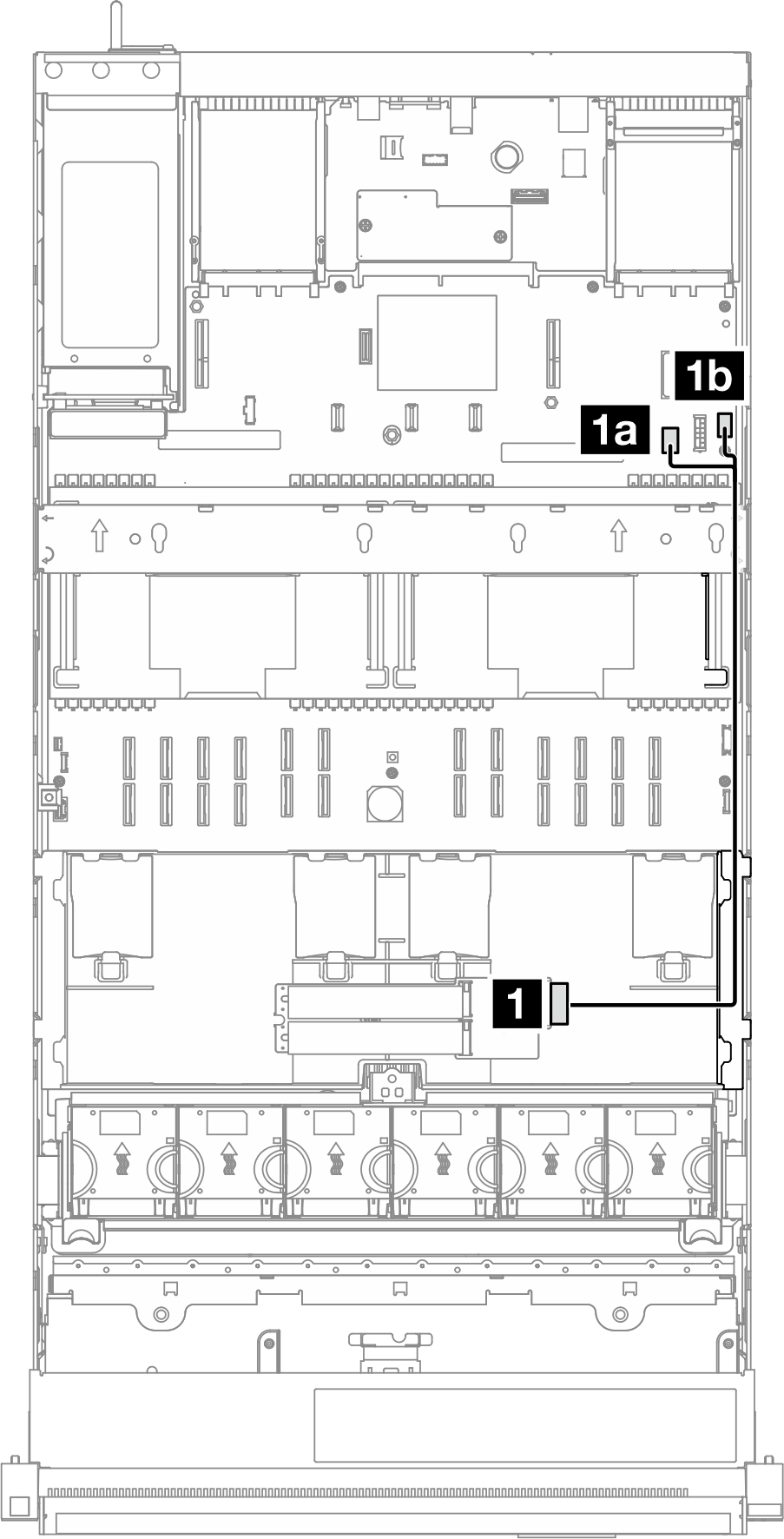

Figura 1. Instradamento dei cavi per l'adattatore di avvio SATA/NVMe o NVMe M.2
Nota
Questa configurazione supporta le unità SATA non RAID, RAID SATA (VROC), NVMe non RAID e RAID NVMe (standard VROC).
| Da | A | Cavo |
|---|---|---|
| 1 Adattatore di avvio M.2: connettore di segnale | Assieme della scheda di sistema: connettore di segnale dell'unità da 7 mm/M.2 | Cavo di segnale e di alimentazione M.2 (530/550/550 mm) |
| 2 Adattatore di avvio M.2: connettore di alimentazione | Assieme della scheda di sistema: connettore di alimentazione M.2 |
Adattatore di avvio M.2 SATA/x4 NVMe
Figura 2. Instradamento dei cavi per l'adattatore di avvio M.2 SATA/x4 NVMe per PCH
Nota
Questa configurazione supporta le unità non RAID SATA e SATA RAID (VROC).
| Da | A | Cavo |
|---|---|---|
| 1 Adattatore di avvio M.2: connettore di segnale | Assieme della scheda di sistema: connettore di segnale dell'unità da 7 mm/M.2 | Da SlimSAS x4 a SlimSAS x8 (530 mm) |
| 2 Adattatore di avvio M.2: connettore di alimentazione | Assieme della scheda di sistema: connettore di alimentazione M.2 | Da alimentazione 2x10 ad alimentazione 2x10 (500 mm) |
Figura 3. Instradamento dei cavi per l'adattatore di avvio M.2 SATA/x4 NVMe per CPU
Nota
Questa configurazione supporta unità NVMe non RAID e RAID NVMe (standard VROC).
| Da | A | Cavo |
|---|---|---|
| 1 Adattatore di avvio M.2: connettore di segnale | Assieme della scheda di sistema: connettore NVMe 11 | Da MCIO x8 a SlimSAS x8 (365 mm) |
| 2 Adattatore di avvio M.2: connettore di alimentazione | Assieme della scheda di sistema: connettore di alimentazione M.2 | Da alimentazione 2x10 ad alimentazione 2x10 (500 mm) |
