Kabelführung für M.2-Bootadapter
Verwenden Sie diesen Abschnitt, um die Kabelführung für den M.2-Bootadapter zu verstehen.
Anmerkung
- Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
- Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die Kabelführungen geführt werden.
SATA/NVMe- oder NVMe M.2-Boot-Adapter

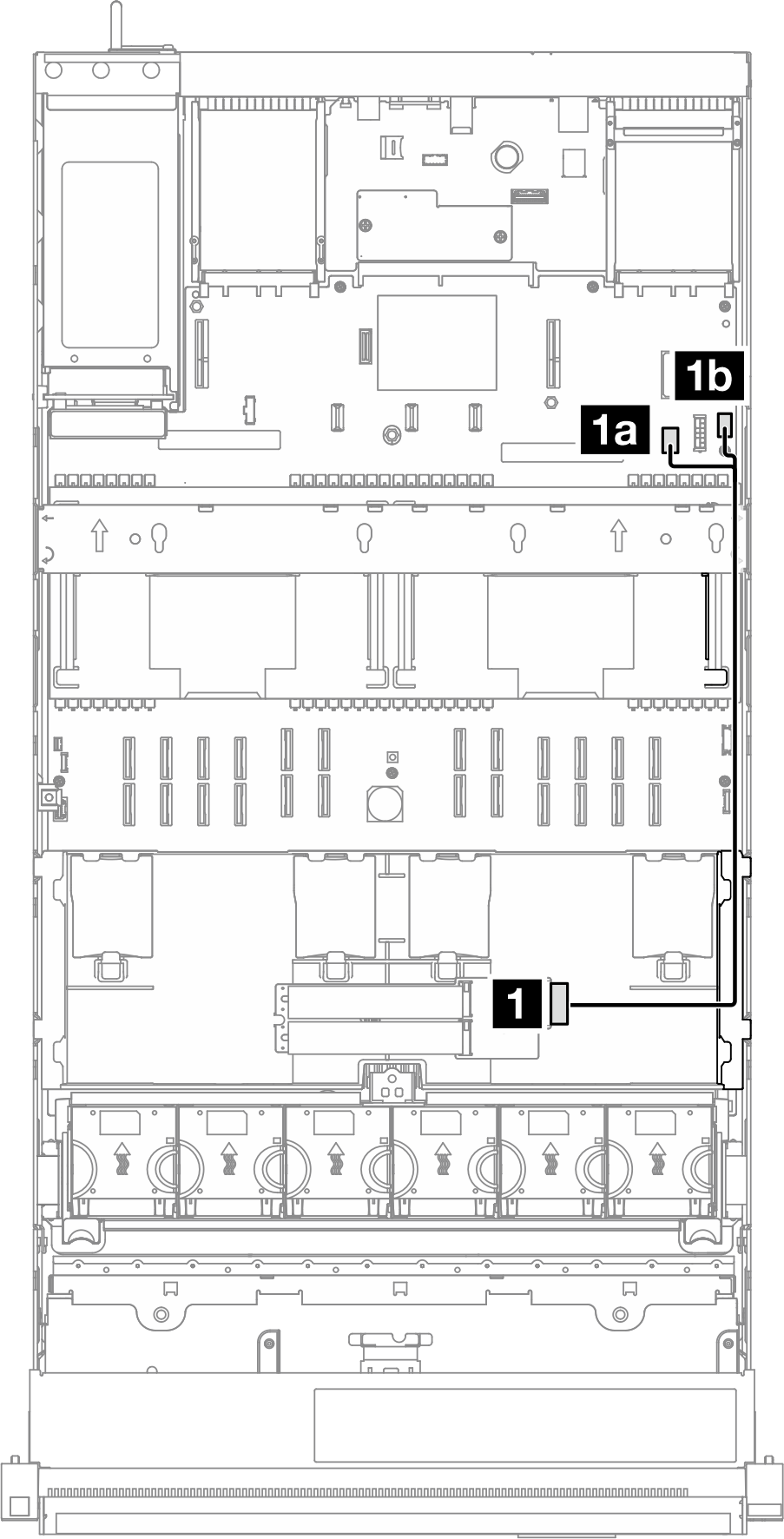

Abbildung 1. Kabelführung für SATA/NVMe- oder NVMe M.2-Boot-Adapter
Anmerkung
Diese Konfiguration unterstützt Non-RAID-SATA. SATA RAID (VROC), Non-RAID-NVMe und NVMe-RAID (VROC-Standard).
| Von | Zu | Kabel |
|---|---|---|
| 1 M.2-Bootadapter: Signalanschluss | Systemplatinenbaugruppe: Signalanschluss für 7‑mm/M.2-Laufwerk | M.2 Signal und Power (530/550/550 mm) |
| 2 M.2-Bootadapter: Netzteilanschluss | Systemplatinenbaugruppe: M.2-Netzteilanschluss |
SATA/x4 NVMe M.2-Bootadapter
Abbildung 2. Kabelführung für SATA/x4 NVMe M.2-Bootadapter zu PCH
Anmerkung
Diese Konfiguration unterstützt Non-RAID-SATA und SATA RAID (VROC).
| Von | Zu | Kabel |
|---|---|---|
| 1 M.2-Bootadapter: Signalanschluss | Systemplatinenbaugruppe: Signalanschluss für 7‑mm/M.2-Laufwerk | SlimSAS x4 zu SlimSAS x8 (530 mm) |
| 2 M.2-Bootadapter: Netzteilanschluss | Systemplatinenbaugruppe: M.2-Netzteilanschluss | Power 2x10 zu Power 2x10 (500 mm) |
Abbildung 3. Kabelführung für SATA/x4 NVMe M.2-Bootadapter zu CPU
Anmerkung
Diese Konfiguration unterstützt Nicht-RAID-NVMe und NVMe-RAID (VROC-Standard).
| Von | Zu | Kabel |
|---|---|---|
| 1 M.2-Bootadapter: Signalanschluss | Systemplatinenbaugruppe: NVMe-Anschluss 11 | MCIO x8 to SlimSAS x8 (365 mm) |
| 2 M.2-Bootadapter: Netzteilanschluss | Systemplatinenbaugruppe: M.2-Netzteilanschluss | Power 2x10 zu Power 2x10 (500 mm) |
