Disposición de los cables del adaptador de arranque M.2
Use esta sección para comprender la disposición de los cables del adaptador de arranque de M.2.
Nota
- Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
- Al disponer los cables, asegúrese de que todos los cables se dirijan de forma adecuada a través de las guías de cables.
Adaptador de arranque SATA/NVMe o NVMe M.2

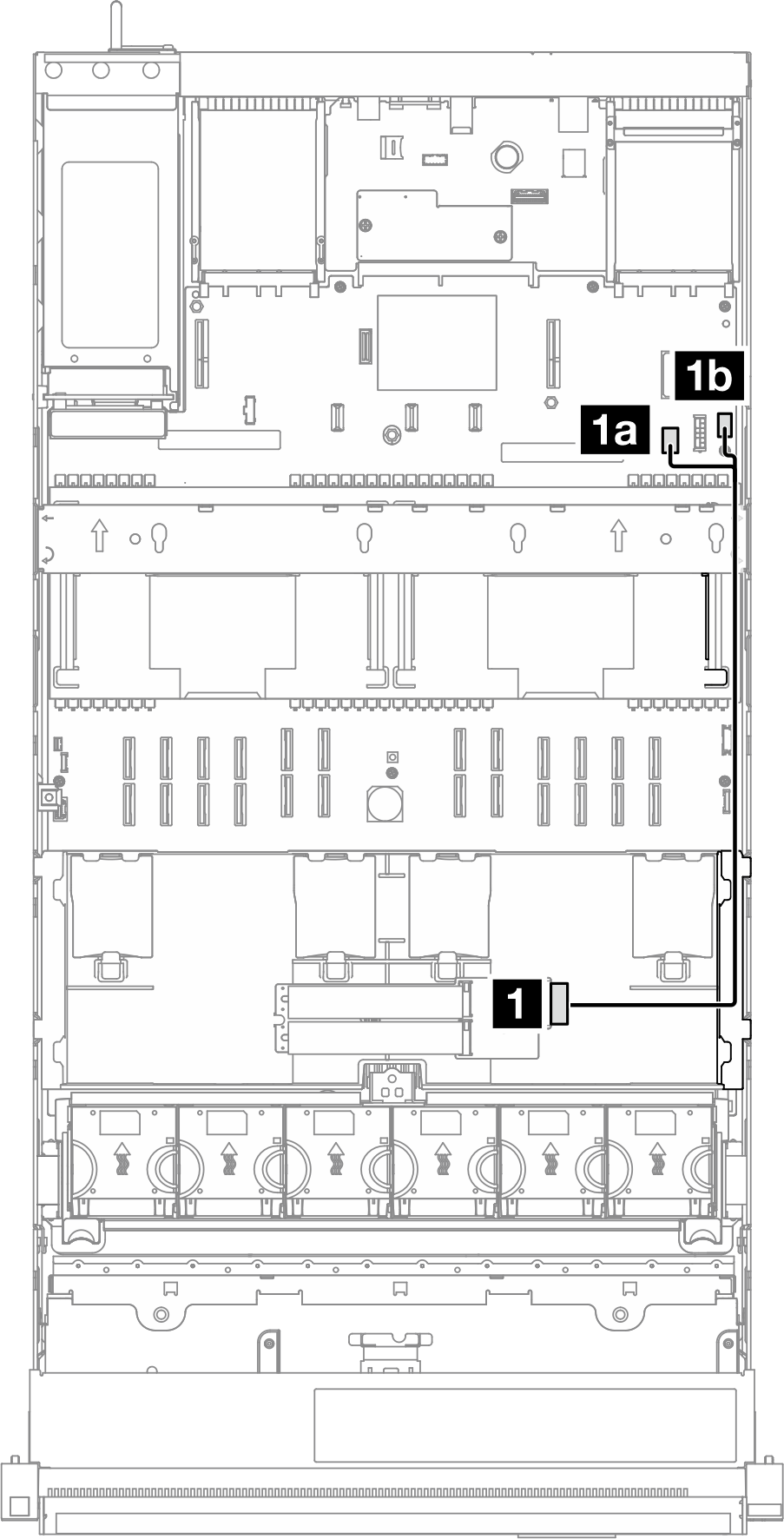

Figura 1. Disposición de los cables para el adaptador de arranque SATA/NVMe o NVMe M.2
Nota
Esta configuración admite SATA no RAID, RAID SATA (VROC), NVMe no RAID y RAID NVMe (VROC estándar).
| Desde | Hasta | Cable |
|---|---|---|
| 1 Adaptador de arranque M.2: conector de señal | Conjunto de la placa del sistema: conector de señal M.2/unidad de 7 mm | Señal y alimentación M.2 (530/550/550 mm) |
| 2 Adaptador de arranque M.2: conector de alimentación | Conjunto de la placa del sistema: conector de alimentación M.2 |
Adaptador de arranque M.2 SATA/x4 NVMe
Figura 2. Disposición de los cables para el adaptador de arranque M.2 SATA/x4 NVMe a PCH
Nota
Esta configuración admite SATA no RAID y RAID SATA (VROC).
| Desde | Hasta | Cable |
|---|---|---|
| 1 Adaptador de arranque M.2: conector de señal | Conjunto de la placa del sistema: conector de señal M.2/unidad de 7 mm | SlimSAS x4 a SlimSAS x8 (530 mm) |
| 2 Adaptador de arranque M.2: conector de alimentación | Conjunto de la placa del sistema: conector de alimentación M.2 | Alimentación 2x10 a alimentación 2x10 (500 mm) |
Figura 3. Disposición de los cables para el adaptador de arranque M.2 SATA/x4 NVMe a CPU
Nota
Esta configuración admite NVMe no RAID y RAID NVMe (estándar VROC).
| Desde | Hasta | Cable |
|---|---|---|
| 1 Adaptador de arranque M.2: conector de señal | Conjunto de la placa del sistema: conector NVMe 11 | MCIO x8 a SlimSAS x8 (365 mm) |
| 2 Adaptador de arranque M.2: conector de alimentación | Conjunto de la placa del sistema: conector de alimentación M.2 | Alimentación 2x10 a alimentación 2x10 (500 mm) |
