M.2 부트 어댑터 케이블 배선
이 섹션을 사용하여 M.2 부트 어댑터의 케이블 배선에 대해 알아보십시오.
주
- 커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
- 케이블을 배선할 때 모든 케이블이 케이블 가이드를 통과하여 올바르게 배선되었는지 확인하십시오.
SATA/NVMe 또는 NVMe M.2 부트 어댑터

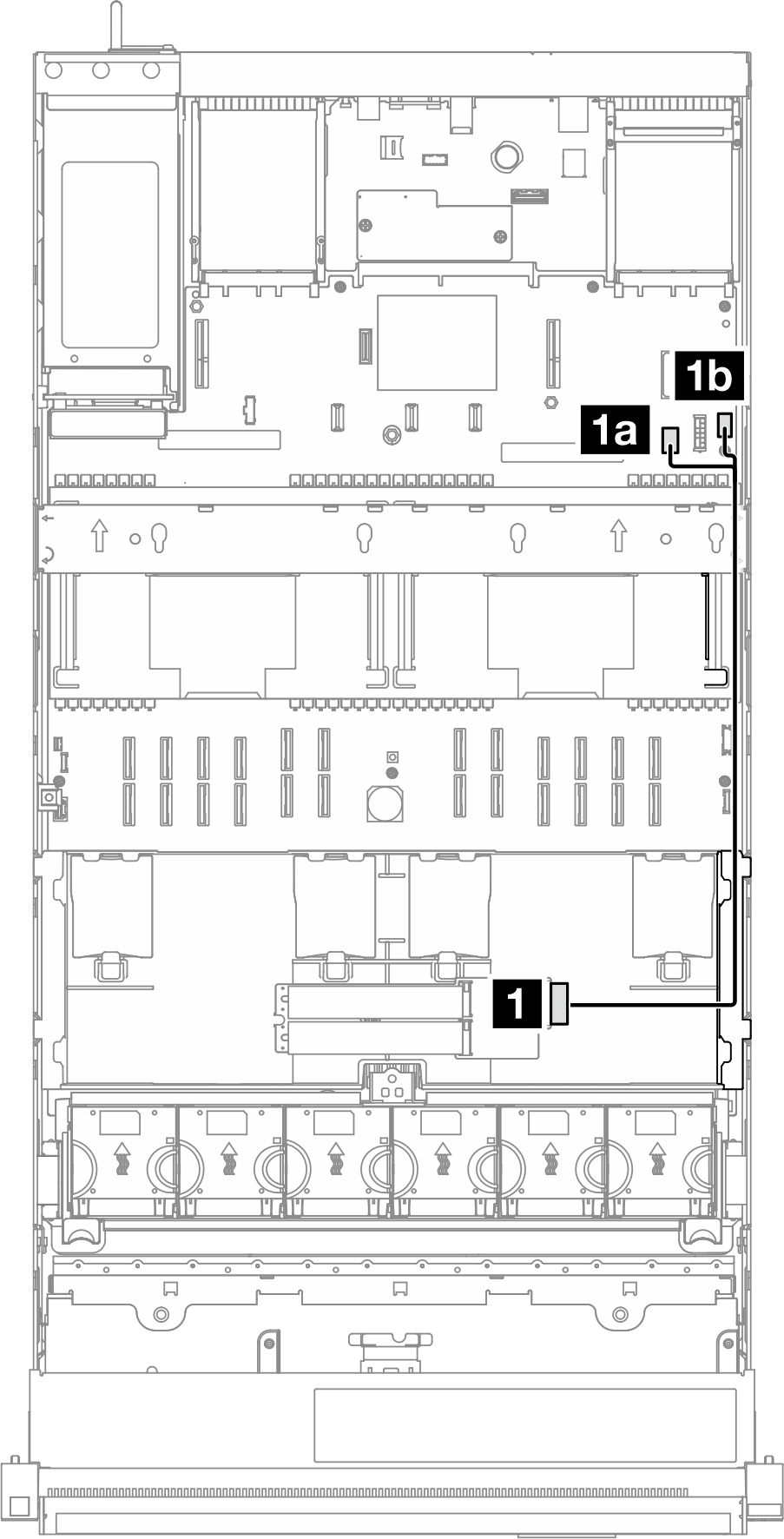

그림 1. SATA/NVMe 또는 NVMe M.2 부트 어댑터의 케이블 배선
주
이 구성은 비 RAID SATA, SATA RAID(VROC), 비 RAID NVMe 및 NVMe RAID(VROC 표준)를 지원합니다.
| 시작 | 끝 | 케이블 |
|---|---|---|
| 1 M.2 부트 어댑터: 신호 커넥터 | 시스템 보드 어셈블리: 7mm 드라이브/M.2 신호 커넥터 | M.2 신호 및 전원 케이블(530/550/550mm) |
| 2 M.2 부트 어댑터: 전원 커넥터 | 시스템 보드 어셈블리: M.2 전원 커넥터 |
SATA/x4 NVMe M.2 부트 어댑터
그림 2. PCH에 대한 SATA/x4 NVMe M.2 부트 어댑터의 케이블 배선
주
이 구성은 비 RAID SATA 및 SATA RAID(VROC)를 지원합니다.
| 시작 | 끝 | 케이블 |
|---|---|---|
| 1 M.2 부트 어댑터: 신호 커넥터 | 시스템 보드 어셈블리: 7mm 드라이브/M.2 신호 커넥터 | SlimSAS x4 - SlimSAS x8(530mm) |
| 2 M.2 부트 어댑터: 전원 커넥터 | 시스템 보드 어셈블리: M.2 전원 커넥터 | 전원 2x10 - 전원 2x10(500mm) |
그림 3. CPU에 대한 SATA/x4 NVMe M.2 부트 어댑터의 케이블 배선
주
이 구성은 비RAID NVMe 및 NVMe RAID(VROC 표준)를 지원합니다.
| 시작 | 끝 | 케이블 |
|---|---|---|
| 1 M.2 부트 어댑터: 신호 커넥터 | 시스템 보드 어셈블리: NVMe 11 커넥터 | MCIO x8 - SlimSAS x8(365mm) |
| 2 M.2 부트 어댑터: 전원 커넥터 | 시스템 보드 어셈블리: M.2 전원 커넥터 | 전원 2x10 - 전원 2x10(500mm) |
