M.2 引导适配器线缆布放

请参阅本节以了解 M.2 引导适配器的线缆布放。

注
  • 接口之间的连接：1↔1，2↔2，3↔3，... n↔n
  • 请确保使用线缆导向装置正确布放所有线缆。

SATA/NVMe 或 NVMe M.2 引导适配器​

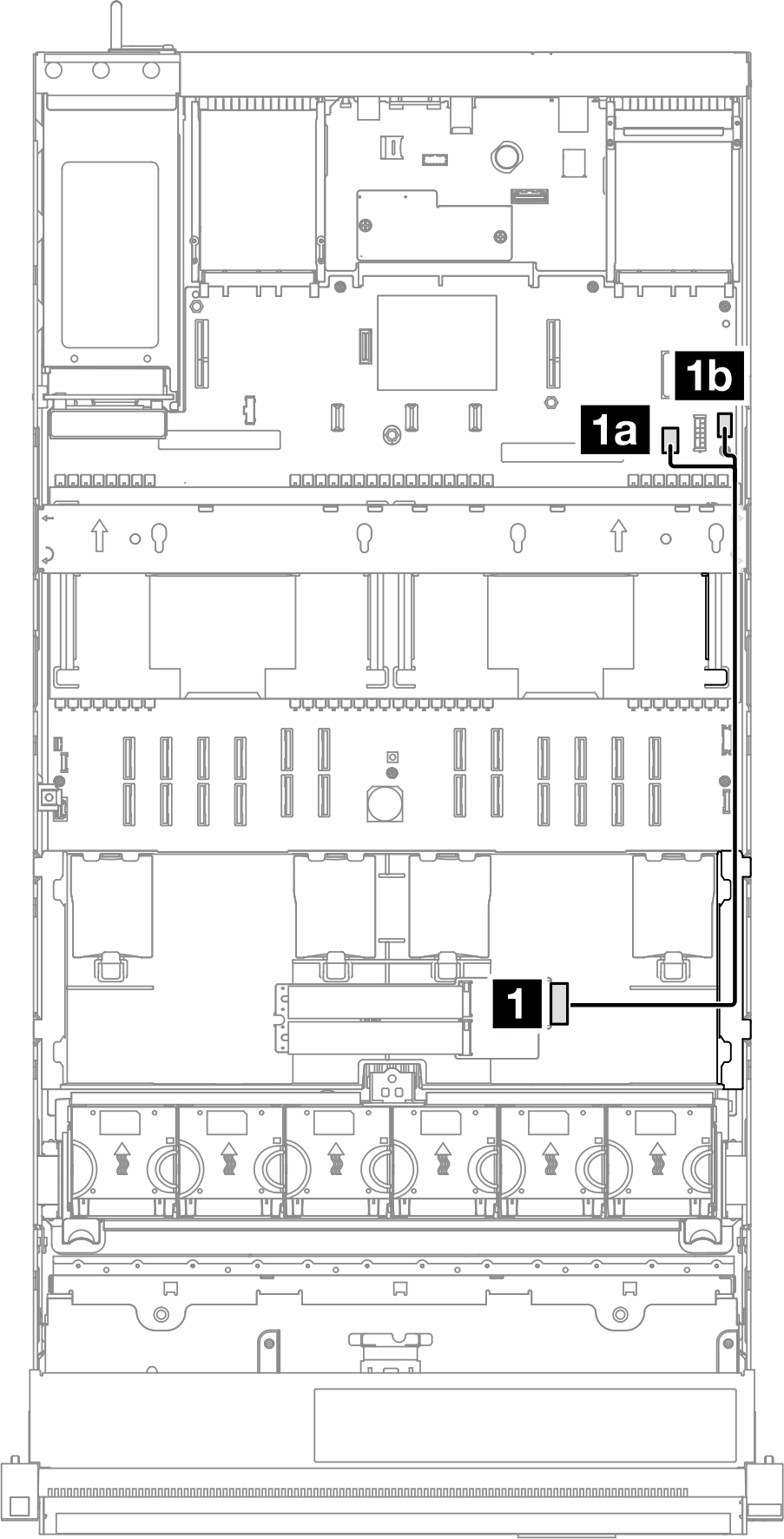

图 1. SATA/NVMe 或 NVMe M.2 引导适配器的线缆布放
Cable routing for SATA/NVMe or NVMe M.2 boot adapter
注
此配置支持非 RAID SATA、SATA RAID（VROC）、非 RAID NVMe 和 NVMe RAID（VROC 标准）。
从到线缆
1 M.2 引导适配器：信号接口主板组合件：7 毫米硬盘/M.2 信号接口M.2 信号线缆和电源线（530/550/550 毫米）
2 M.2 引导适配器：电源接口主板组合件：M.2 电源接口

SATA/x4 NVMe M.2 引导适配器​

图 2. SATA/x4 NVMe M.2 引导适配器到 PCH 的线缆布放
Cable routing for SATA/x4 NVMe M.2 boot adapter to PCH
注
此配置支持非 RAID SATA 和 SATA RAID（VROC）。
从到线缆
1 M.2 引导适配器：信号接口主板组合件：7 毫米硬盘/M.2 信号接口SlimSAS x4 转 SlimSAS x8（530 毫米）
2 M.2 引导适配器：电源接口主板组合件：M.2 电源接口电源 2x10 转电源 2x10（500 毫米）
图 3. SATA/x4 NVMe M.2 引导适配器到 CPU 的线缆布放
Cable routing for SATA/x4 NVMe M.2 boot adapter to CPU
注
此配置支持非 RAID NVMe 和 NVMe RAID（VROC 标准）。
从到线缆
1 M.2 引导适配器：信号接口主板组合件：NVMe 11 接口MCIO x8 转 SlimSAS x8（365 毫米）
2 M.2 引导适配器：电源接口主板组合件：M.2 电源接口电源 2x10 转电源 2x10（500 毫米）
