Rimozione dell'adattatore di avvio M.2
Seguire le istruzioni riportate in questa sezione per rimuovere l'adattatore di avvio M.2.
Informazioni su questa attività
Leggere Linee guida per l'installazione e Elenco di controllo per la sicurezza per assicurarsi di operare in sicurezza.
Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.
Evitare l'esposizione all'elettricità statica che potrebbe causare l'arresto del sistema e la perdita di dati, tenendo i componenti sensibili all'elettricità statica negli involucri antistatici fino all'installazione e maneggiando tali dispositivi con un cinturino da polso di scaricamento elettrostatico o altri sistemi di messa a terra.
Procedura
- Rimuovere l'adattatore di avvio M.2.Figura 1. Rimozione dell'adattatore di avvio M.2
Rimuovere la vite che fissa l'estremità dell'adattatore di avvio M.2 al deflettore d'aria anteriore.
Rimuovere la vite che fissa la parte centrale dell'adattatore di avvio M.2 al deflettore d'aria anteriore.
Far scorrere l'adattatore di avvio M.2 all'indietro e sollevarlo per estrarlo dal deflettore d'aria anteriore.
- Scollegare i cavi dall'adattatore di avvio M.2.
Adattatore di avvio M.2 SATA/x4 NVMe

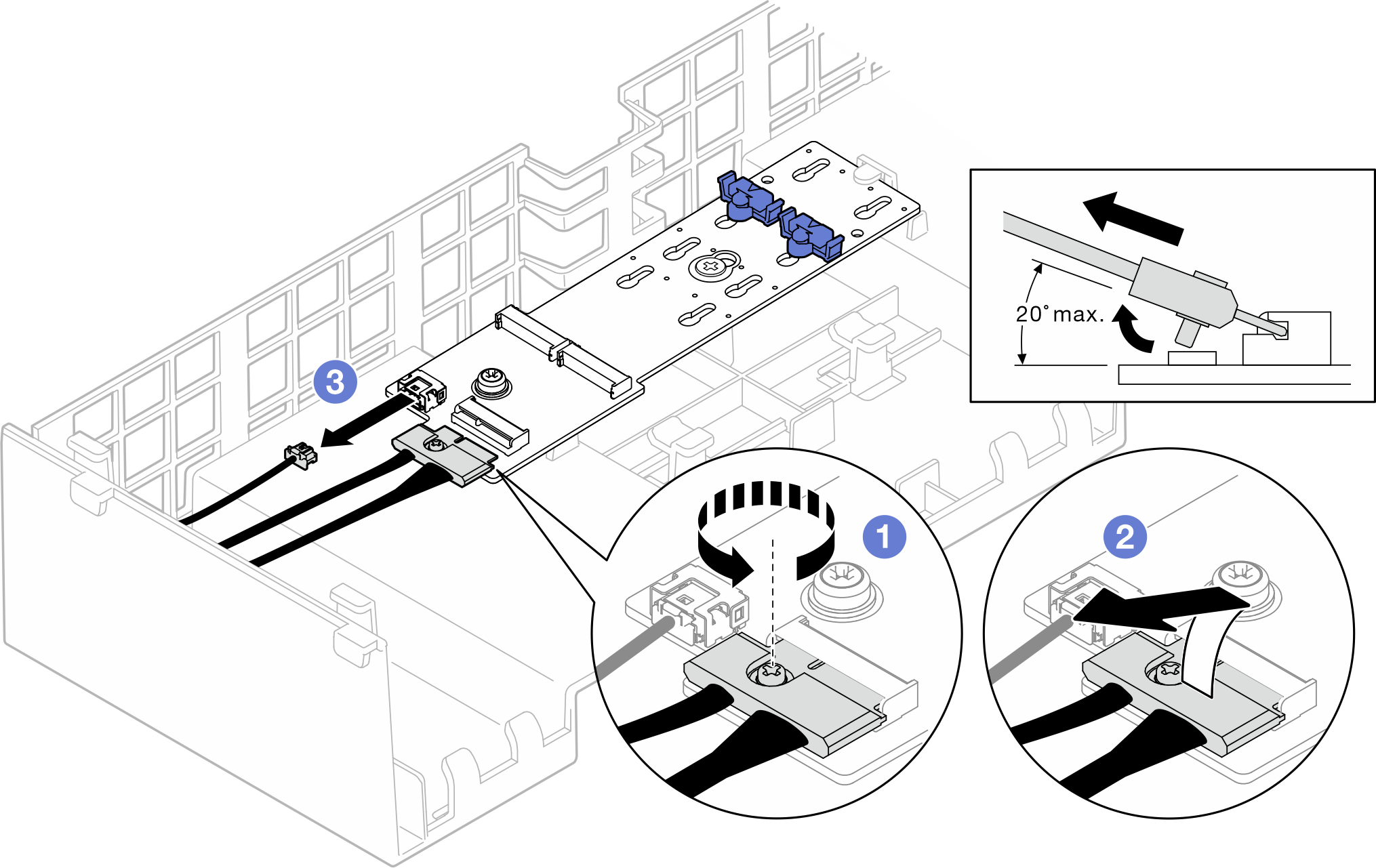

Figura 2. Scollegamento del cavo dall'adattatore di avvio M.2 SATA/x4 NVMe
Adattatore di avvio SATA/NVMe o NVMe M.2

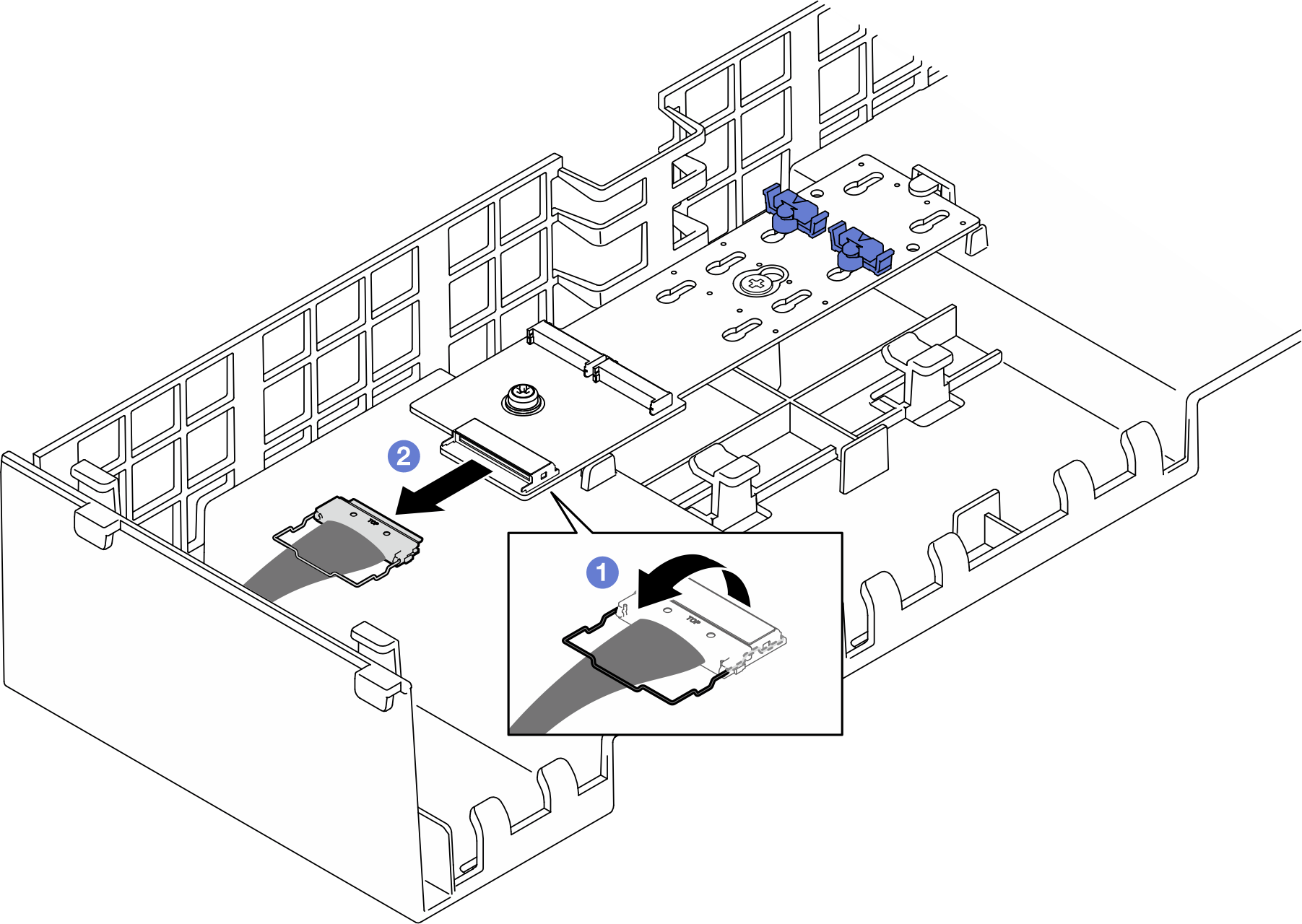

Figura 3. Scollegamento del cavo dall'adattatore di avvio SATA/NVMe o NVMe M.2
- Utilizzare un cacciavite per allentare la vite prigioniera che fissa il cavo.
- Scollegare i cavi dall'adattatore di avvio M.2.
Dopo aver terminato
Installare un'unità sostitutiva. Vedere Installazione dell'adattatore di avvio M.2.
Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.
