Extracción del adaptador de arranque M.2.

Siga las instrucciones que aparecen en esta sección para extraer el adaptador de arranque M.2.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de descarga a tierra.

Procedimiento

  1. Prepárese para la tarea.
    1. Extraiga la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
    2. Extraiga la cubierta superior posterior. Consulte Extracción de la cubierta superior posterior.
    3. Extracción de todas las unidades M.2 del adaptador de arranque M.2. Consulte Extracción de una unidad M.2.
    4. Extraiga la barra cruzada. Consulte Extracción de la barra cruzada.
    5. Extraiga la expansión de PCIe 1 y 2. Consulte Extracción de la expansión de PCIe.
  2. Desconecte los cables del adaptador de arranque M.2 del conjunto de la placa del sistema. Consulte Disposición de los cables del adaptador de arranque M.2 para obtener más información sobre la disposición interna de los cables.
  3. Extraiga el adaptador de arranque M.2.
    Figura 1. Extracción del adaptador de arranque M.2

    Removing M.2 boot adapter
    1. Suelte el tornillo que fija el extremo del adaptador de arranque M.2 al deflector de aire frontal.
    2. Suelte el tornillo que fija la parte central del adaptador de arranque M.2 al deflector de aire frontal.
    3. Deslice el adaptador de arranque M.2 hacia atrás y levántela para extraerla del deflector de aire frontal.
  4. Desconecte los cables del adaptador de arranque M.2.

    Adaptador de arranque M.2 SATA/x4 NVMe

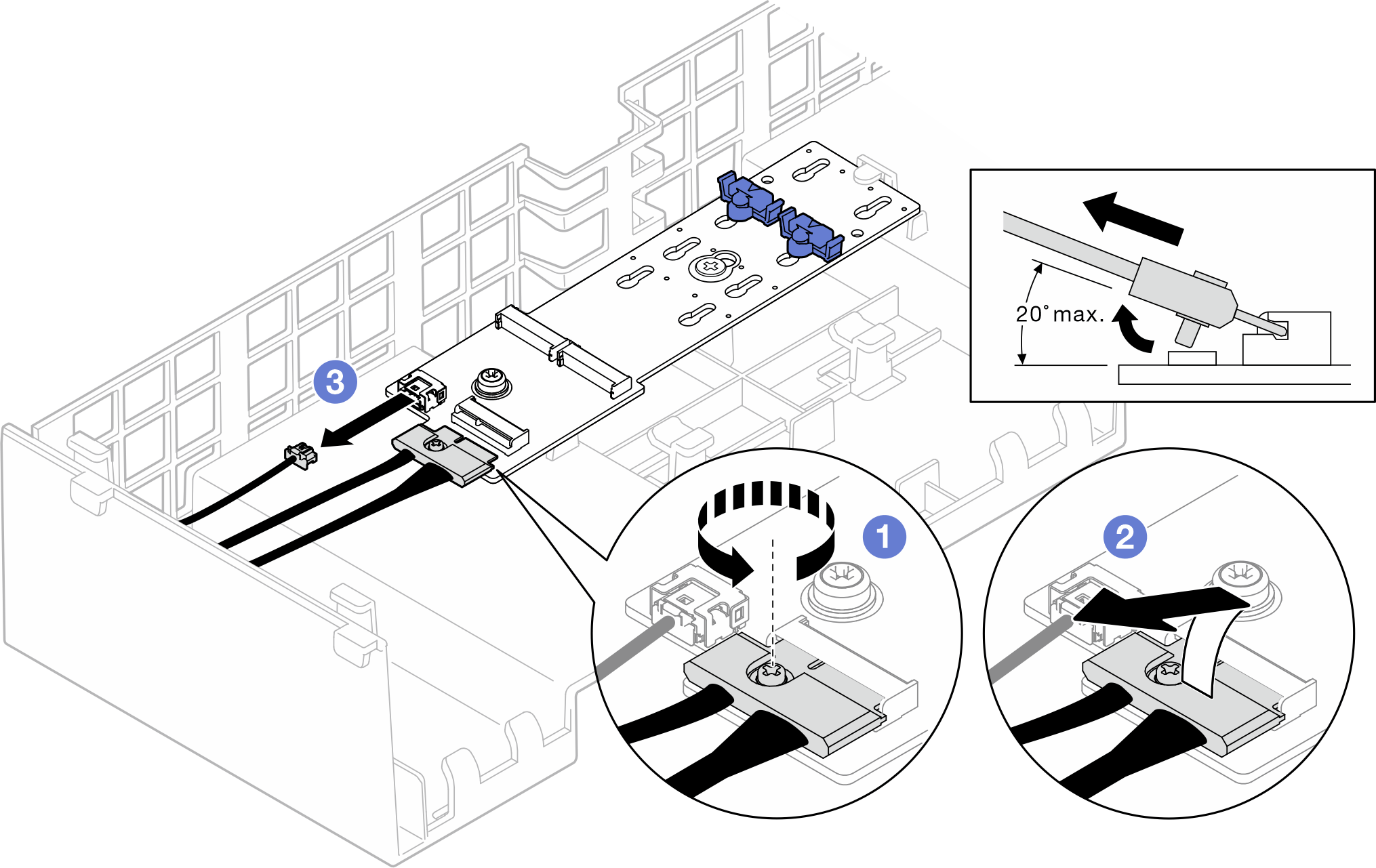

    Figura 2. Desconexión del cable del adaptador de arranque M.2 SATA/x4 NVMe
    Disconnecting cable from SATA/x4 NVMe M.2 boot adapter

    Adaptador de arranque SATA/NVMe o NVMe M.2

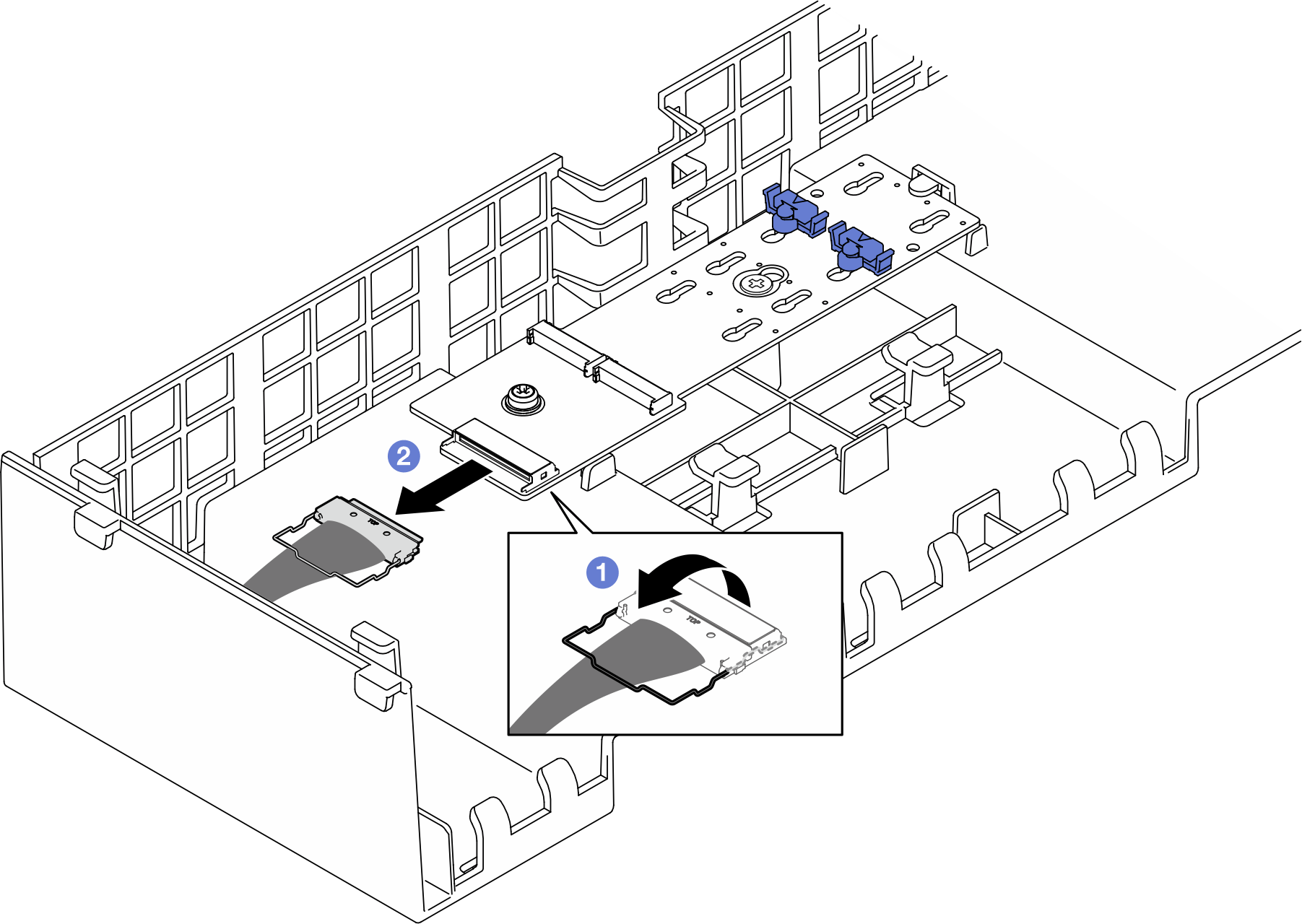

    Figura 3. Desconexión del cable del adaptador de arranque M.2 SATA/NVMe o NVMe
    Disconnecting cable from SATA/NVMe or NVMe M.2 boot adapter
    1. Afloje el tornillo cautivo que fija el cable con un destornillador.
    2. Desconecte los cables del adaptador de arranque M.2.

Después de finalizar

  1. Instale una unidad de sustitución. Consulte Instalación del adaptador de arranque M.2.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.

Vídeo de demostración

Vea el procedimiento en YouTube
