Retrait de l’adaptateur d'amorçage M.2.

Suivez les instructions de cette section pour retirer l’adaptateur d’amorçage M.2.

À propos de cette tâche

Avertissement
  • Lisez Conseils d'installation et Liste de contrôle d'inspection de sécurité pour vous assurer de travailler en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans les emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant un bracelet antistatique ou un autre système de mise à la terre.

Procédure

  1. Préparez-vous à cette tâche.
    1. Retirez le carter supérieur avant. Voir Retrait du carter supérieur avant.
    2. Retirez le carter supérieur arrière. Voir Retrait du carter supérieur arrière.
    3. Retirez toutes les unités M.2 de l'adaptateur d'amorçage M.2. Voir Retrait d'une unité M.2.
    4. Retirez la traverse. Voir Retrait de la traverse.
    5. Retirez le bloc mezzanine PCIe 1 et le bloc mezzanine PCIe 2. Voir Retirer la carte mezzanine PCIe
  2. Débranchez les câbles de l’adaptateur d’amorçage M.2 du bloc carte mère. Voir Cheminement des câbles de l'adaptateur d'amorçage M.2 pour plus d’informations sur le cheminement interne des câbles.
  3. Retirez l’adaptateur d'amorçage M.2.
    Figure 1. Retrait de l’adaptateur d’amorçage M.2

    Removing M.2 boot adapter
    1. Desserrez la vis qui fixe l'extrémité de l'adaptateur d’amorçage M.2 à la grille d’aération avant.
    2. Desserrez la vis qui fixe le milieu de l'adaptateur d’amorçage M.2 à la grille d’aération avant.
    3. Faites coulisser l'adaptateur d’amorçage M.2 vers l’arrière, puis retirez-le de la grille d’aération en le soulevant.
  4. Débranchez les câbles de l'adaptateur d'amorçage M.2.

    Adaptateur d’amorçage SATA/x4 NVMe M.2

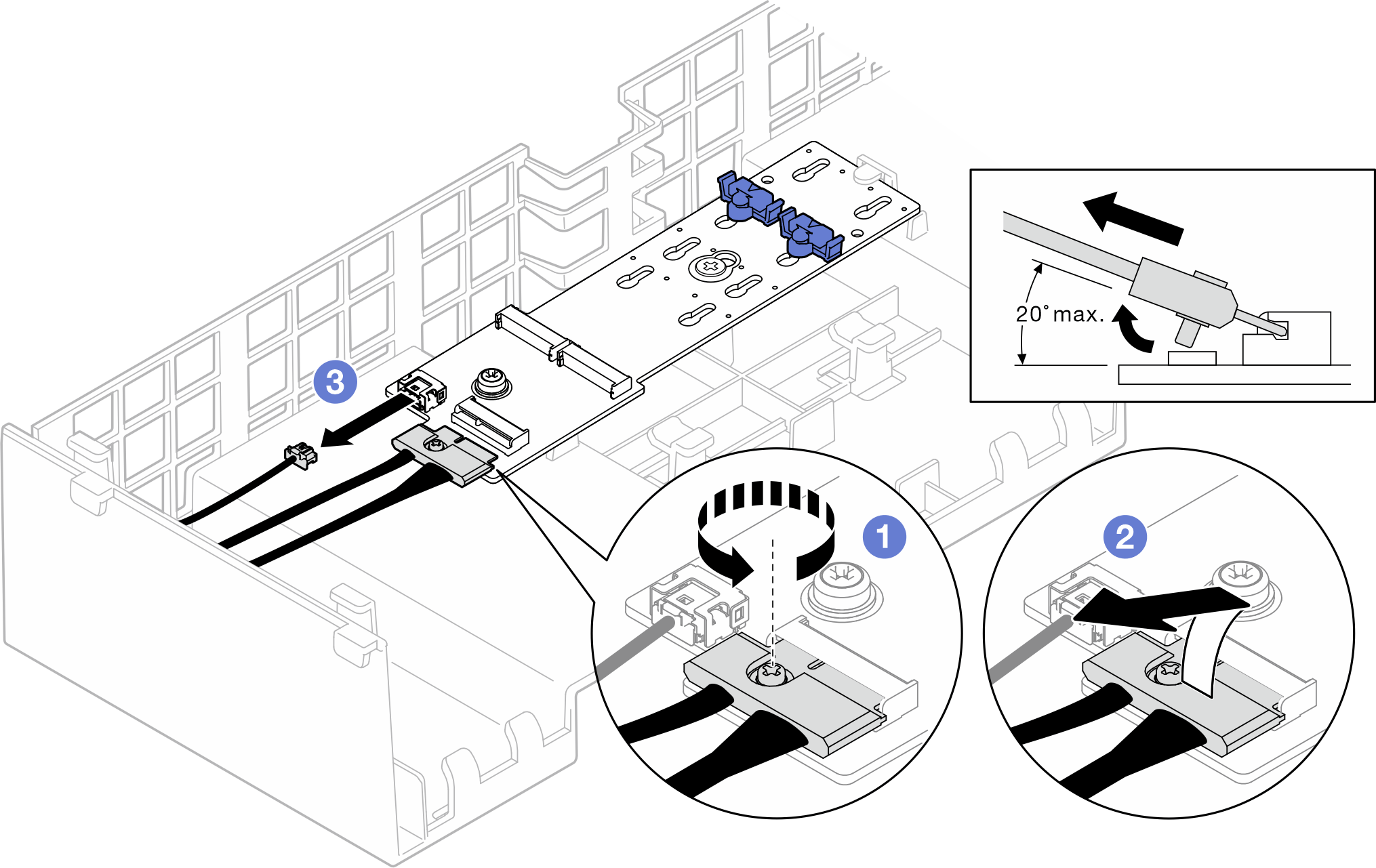

    Figure 2. Déconnexion du câble de l’adaptateur d’amorçage SATA/x4 NVMe M.2
    Disconnecting cable from SATA/x4 NVMe M.2 boot adapter

    Adaptateur d’amorçage SATA/NVMe ou NVMe M.2

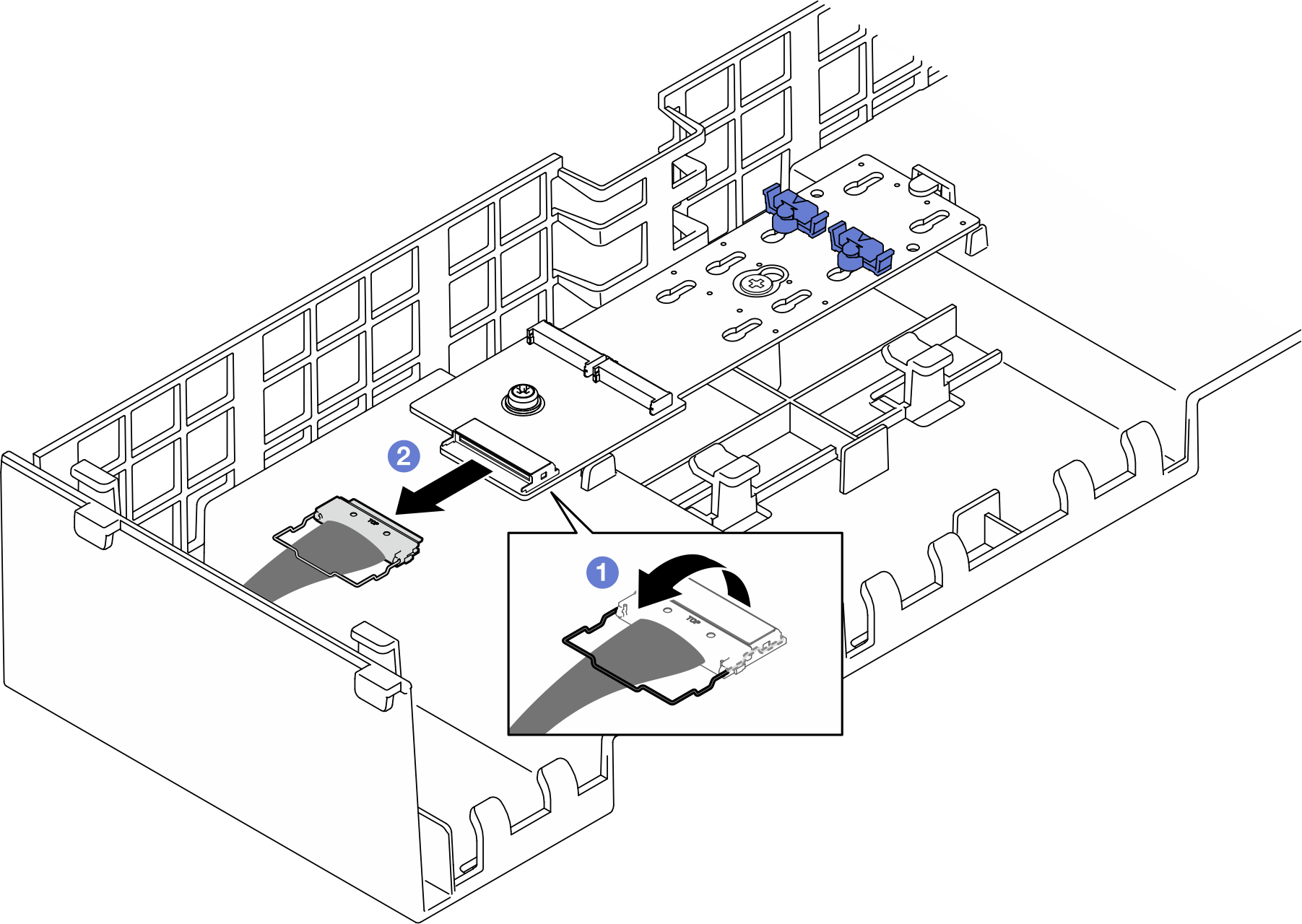

    Figure 3. Déconnexion du câble de l’adaptateur d’amorçage SATA/NVMe ou NVMe M.2
    Disconnecting cable from SATA/NVMe or NVMe M.2 boot adapter
    1. Desserrez la vis captive qui fixe le câble à l’aide d’un tournevis.
    2. Débranchez les câbles de l’adaptateur d’amorçage M.2.

Après avoir terminé

  1. Installez une unité de remplacement. Voir Installation de l'adaptateur d'amorçage M.2.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.
