卸下 M.2 引导适配器

按照本节中的说明卸下 M.2 引导适配器。

过程

1. 为本任务做好准备。
   1. 卸下前顶盖。请参阅卸下前顶盖。
   2. 卸下后顶盖。请参阅卸下后顶盖。
   3. 从 M.2 引导适配器上卸下所有 M.2 硬盘。请参阅卸下 M.2 硬盘。
   4. 卸下横杆。请参阅卸下横杆。
   5. 卸下 PCIe 转接卡 1 和 PCIe 转接卡 2。请参阅卸下 PCIe 转接卡。
2. 从主板组合件上拔下 M.2 引导适配器线缆。有关内部线缆布放的更多信息，请参阅M.2 引导适配器线缆布放。
3. 卸下 M.2 引导适配器。
   图 1. 卸下 M.2 引导适配器




   1. 拧松将 M.2 引导适配器末端固定到正面导风罩的螺钉。
   2. 拧松将 M.2 引导适配器中间固定到正面导风罩的螺钉。
   3. 向后滑动 M.2 引导适配器并将其从正面导风罩中提取出来。
4. 从 M.2 引导适配器上拔下线缆。

   SATA/x4 NVMe M.2 引导适配器

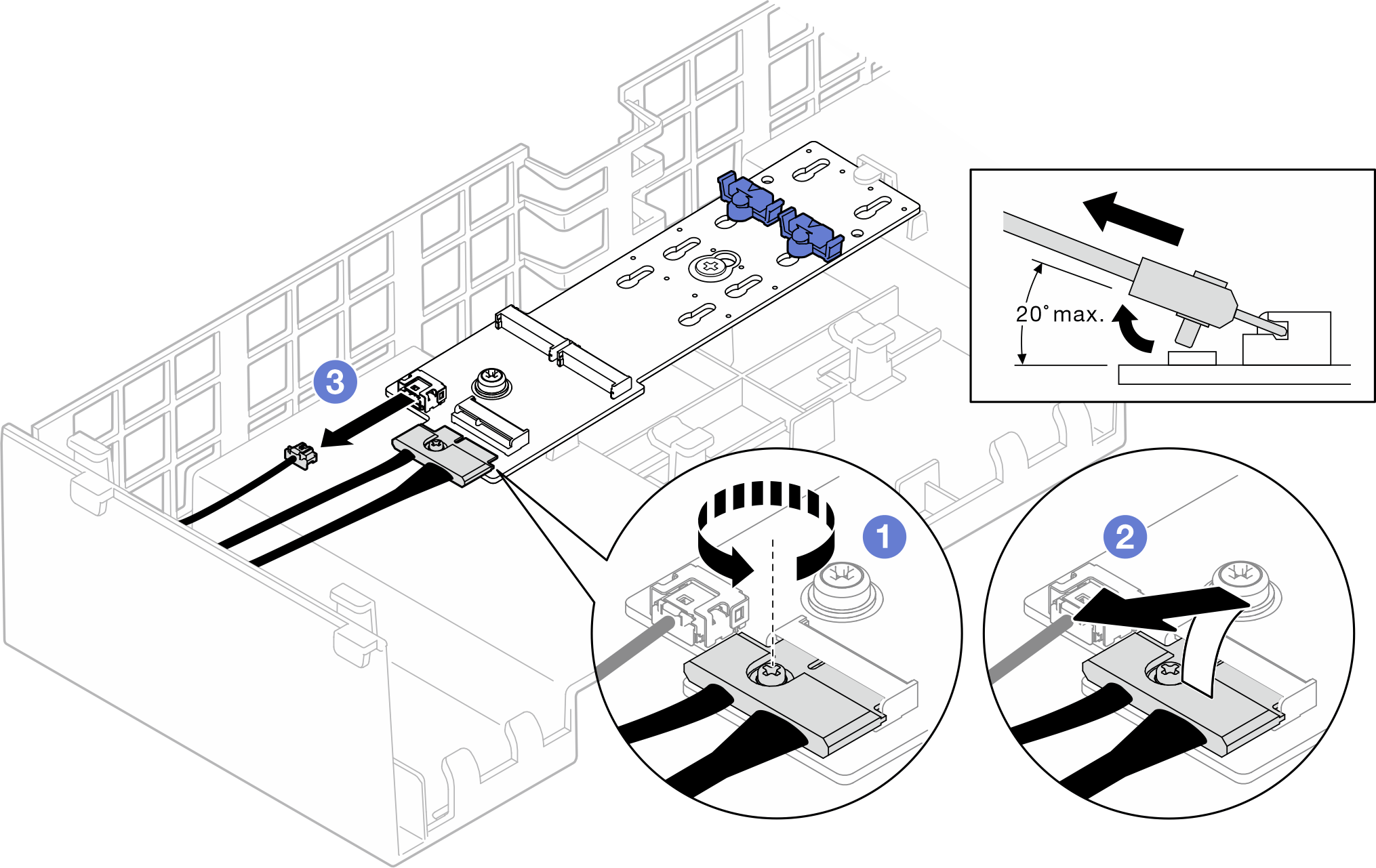

   图 2. 从 SATA/x4 NVMe M.2 引导适配器上拔下线缆



   SATA/NVMe 或 NVMe M.2 引导适配器

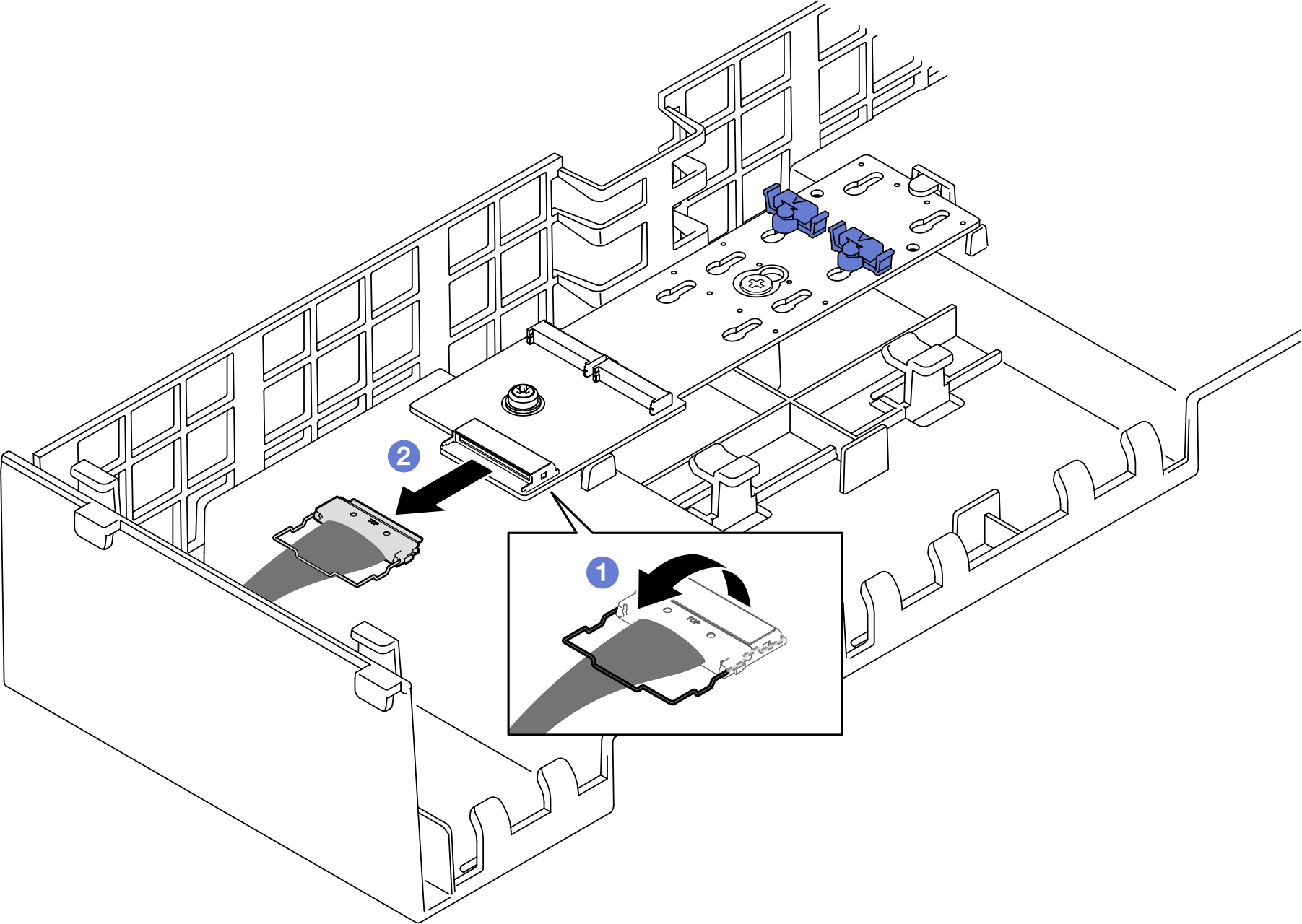

   图 3. 从 SATA/NVMe 或 NVMe M.2 引导适配器上拔下线缆



   1. 用螺丝刀拧松用于固定线缆的松不脱螺钉。
   2. 从 M.2 引导适配器上拔下线缆。
