M.2 부트 어댑터 제거

이 섹션의 지침에 따라 M.2 부트 어댑터를 제거하십시오.

절차

1. 작업을 준비하십시오.
   1. 앞면 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
   2. 뒷면 윗면 덮개를 제거하십시오. 뒷면 윗면 덮개 제거의 내용을 참조하십시오.
   3. M.2 부트 어댑터에서 M.2 드라이브를 모두 제거하십시오. M.2 드라이브 제거의 내용을 참조하십시오.
   4. 크로스바를 제거하십시오. 크로스바 제거의 내용을 참조하십시오.
   5. PCIe 라이저 1 및 PCIe 라이저 2를 제거하십시오. PCIe 라이저 제거의 내용을 참조하십시오.
2. 시스템 보드 어셈블리에서 M.2 부트 어댑터 케이블을 분리하십시오. 내장 케이블 배선에 대한 자세한 정보는 M.2 부트 어댑터 케이블 배선의 내용을 참조하십시오.
3. M.2 부트 어댑터를 제거하십시오.
   그림 1. M.2 부트 어댑터 제거




   1. M.2 부트 어댑터의 끝을 앞면 공기 조절 장치에 고정하는 나사를 푸십시오.
   2. M.2 부트 어댑터의 중간을 앞면 공기 조절 장치에 고정하는 나사를 푸십시오.
   3. M.2 부트 어댑터를 뒤쪽으로 밀고 앞면 공기 조절 장치에서 들어 올리십시오.
4. M.2 부트 어댑터에서 케이블을 분리하십시오.

   SATA/x4 NVMe M.2 부트 어댑터

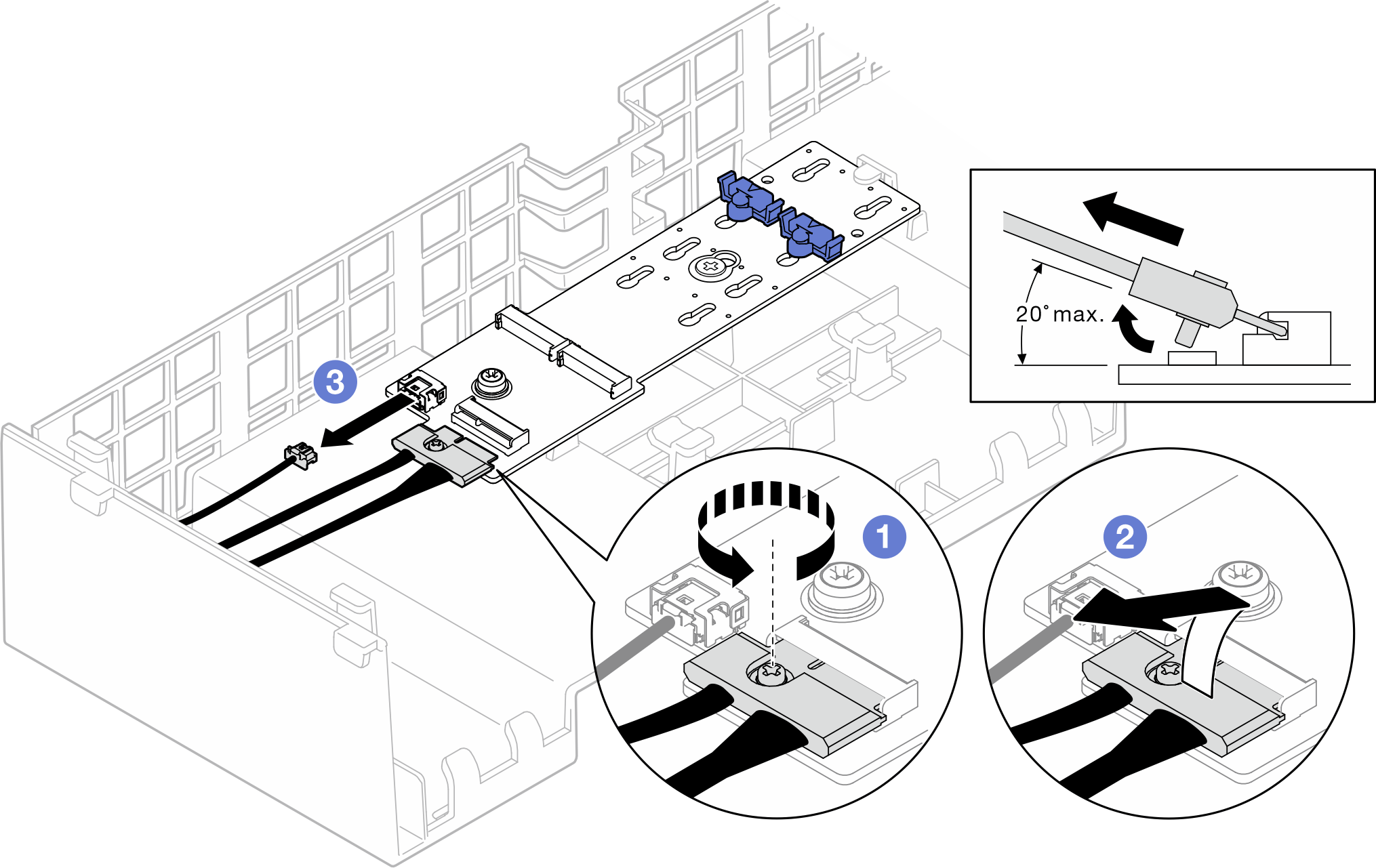

   그림 2. SATA/x4 NVMe M.2 부트 어댑터에서 케이블 분리



   SATA/NVMe 또는 NVMe M.2 부트 어댑터

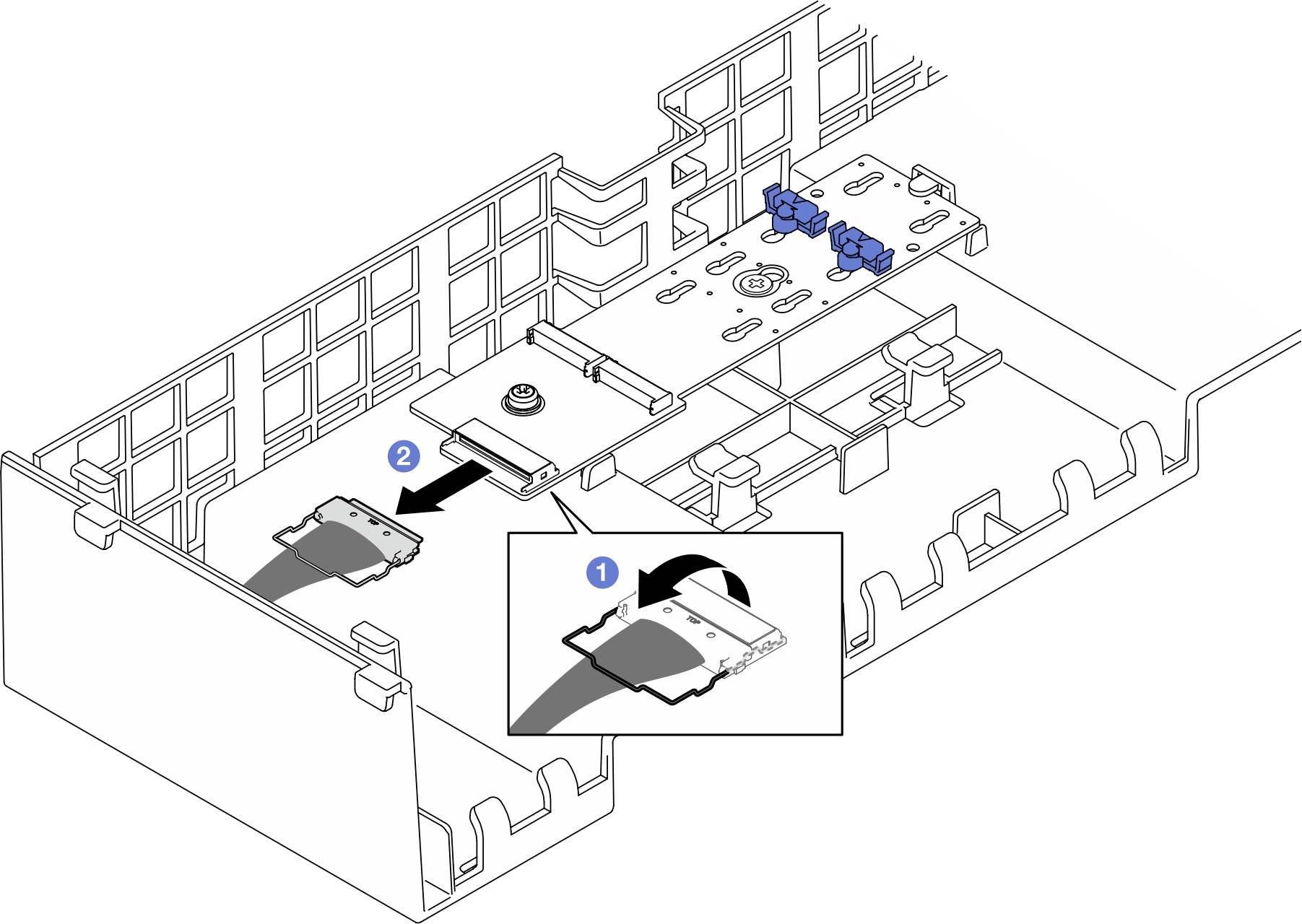

   그림 3. SATA/NVMe 또는 NVMe M.2 부트 어댑터에서 케이블 분리



   1. 드라이버를 사용하여 케이블을 고정하는 고정 나사를 푸십시오.
   2. M.2 부트 어댑터에서 케이블을 분리하십시오.
