Installationsregeln und ‑reihenfolge für Speichermodule
Speichermodule müssen in einer bestimmten Reihenfolge auf Grundlage der Hauptspeicherkonfiguration, die Sie implementieren, und der Anzahl an Prozessoren und Speichermodulen, die im Server eingebaut sind, installiert werden.
Unterstützte Speichertypen
Informationen zu den Speichermodultypen, die von diesem Server unterstützt werden, finden Sie im Abschnitt Abschnitt „Speicher“ in Technische Daten.
Informationen zum Optimieren der Speicherleistung und Speicherkonfiguration finden Sie auf der Lenovo Press-Website:
Darüber hinaus können Sie einen Speicherkonfigurator nutzen, der auf der folgenden Website verfügbar ist:
Lenovo Enterprise Solutions Configurator (Speicherkonfigurationen)
Spezielle Informationen zur erforderlichen Installationsreihenfolge von Speichermodulen in Ihrem Server auf Grundlage der Systemkonfiguration und des Speichermodus, den Sie implementieren, werden unten angezeigt.

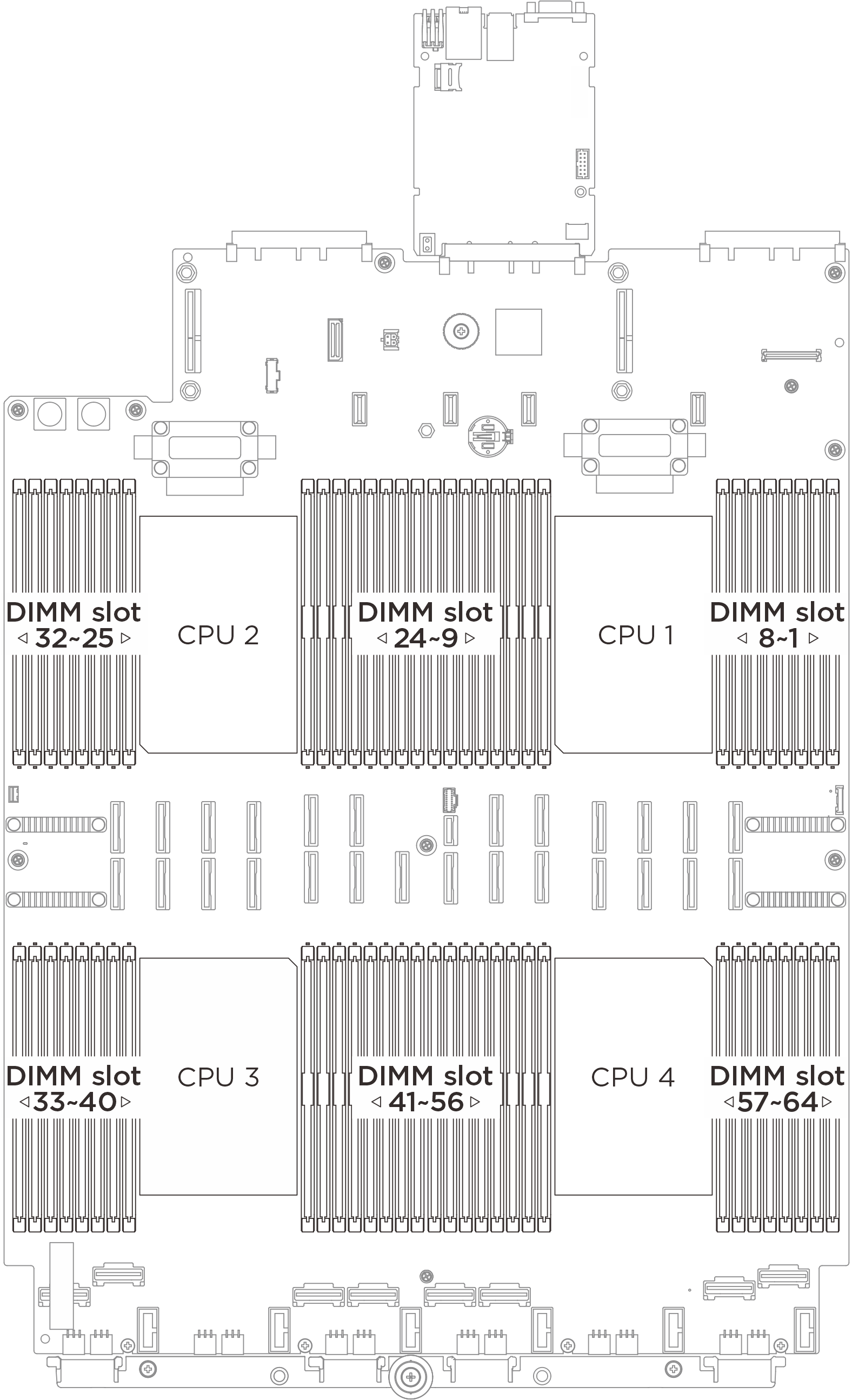

Layout für Speichermodule und Prozessoren
Die folgende Speicherkanal-Konfigurationstabelle zeigt die Beziehung zwischen Prozessoren, Speichercontrollern, Speicherkanälen und Steckplatznummern von Speichermodulen.
| Prozessor | CPU 1 | |||||||||||||||
| Controller | iMC3 | iMC2 | iMC1 | iMC0 | iMC4 | iMC5 | iMC6 | iMC7 | ||||||||
| Kanal | CH3 | K 2 | K 2 | K 0 | CH4 | CH5 | CH6 | CH7 | ||||||||
| Steckplatz-Nr. | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| DIMM-Nr. | 16 | 15 | 14 | 13 | 12 | 11 | 10 | 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 |
| Prozessor | CPU 2 | |||||||||||||||
| Controller | iMC3 | iMC2 | iMC1 | iMC0 | iMC4 | iMC5 | iMC6 | iMC7 | ||||||||
| Kanal | CH3 | K 2 | K 2 | K 0 | CH4 | CH5 | CH6 | CH7 | ||||||||
| Steckplatz-Nr. | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| DIMM-Nr. | 32 | 31 | 30 | 29 | 28 | 27 | 26 | 25 | 24 | 23 | 22 | 21 | 20 | 19 | 18 | 17 |
| Prozessor | CPU 3 | |||||||||||||||
| Controller | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 | ||||||||
| Kanal | CH7 | CH6 | CH5 | CH4 | K 0 | K 1 | K 2 | CH3 | ||||||||
| Steckplatz-Nr. | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| DIMM-Nr. | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 | 41 | 42 | 43 | 44 | 45 | 46 | 47 | 48 |
| Prozessor | CPU 4 | |||||||||||||||
| Controller | iMC7 | iMC6 | iMC5 | iMC4 | iMC0 | iMC1 | iMC2 | iMC3 | ||||||||
| Kanal | CH7 | CH6 | CH5 | CH4 | K 0 | K 1 | K 2 | CH3 | ||||||||
| Steckplatz-Nr. | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 |
| DIMM-Nr. | 49 | 50 | 51 | 52 | 53 | 54 | 55 | 56 | 57 | 58 | 59 | 60 | 61 | 62 | 63 | 64 |
Installationsrichtlinien für das Speichermodul
Pro Prozessor ist mindestens ein DIMM-Modul erforderlich. Installieren Sie mindestens acht DIMMs pro Prozessor, um eine gute Leistung zu erhalten.
Wenn Sie ein DIMM austauschen, stellt der Server eine automatische DIMM-Aktivierungsfunktion bereit, sodass Sie das neue DIMM nicht manuell über das Setup Utility aktivieren müssen.
