Installationsregeln und ‑reihenfolge für PCIe-Adapterkarte und Adapter

PCIe-Adapterkarte und Adapter müssen in einer bestimmten Reihenfolge im Server installiert werden.

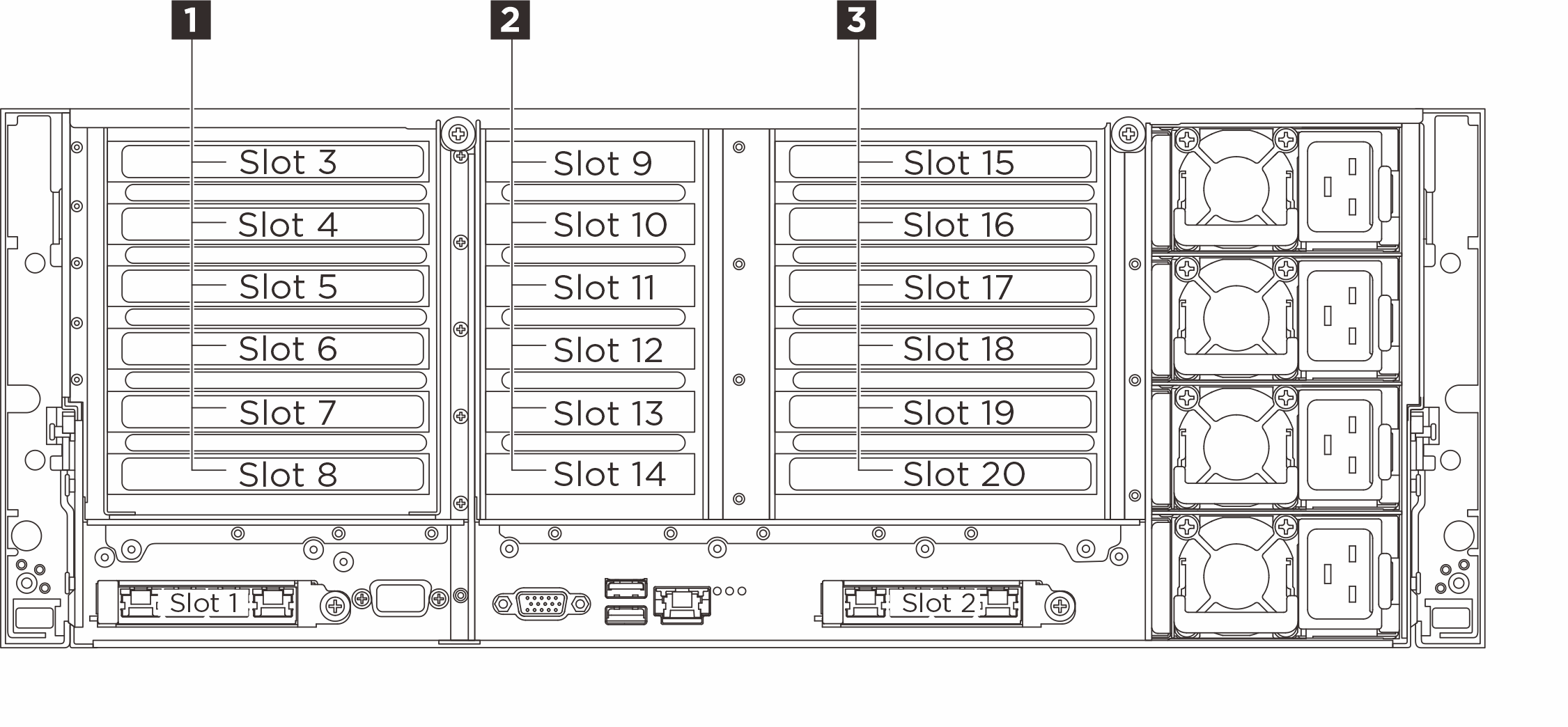

In der folgenden Abbildung wird die Rückansicht des Servers mit der Nummerierung der PCIe-Steckplätze dargestellt.

Abbildung 1. PCIe-Steckplätze
PCIe slots

Die Anzahl der verfügbaren PCIe-Steckplätze hängen von der Anzahl der installierten Adapterkarten und Prozessoren ab.

  • Adapterkarte A: x8x8 PCIe G4 Riser

  • Adapterkarte B: 2x8 & 4x16 PCIe G5 Riser

  • Adapterkarte C: 6x8 PCIe G5 Riser

Tabelle 1. Verfügbarkeit von PCIe-Steckplätzen
Prozessor installiert1 Adapterkarte 1 (A oder B)2 Adapterkarte 2 (C)3 Adapterkarte 3 (A oder B)
Zwei Prozessoren

  • A: Steckplätze 7, 8

  • B: Steckplätze 3, 6, 8

  • Steckplätze 11, 14

  • A: Steckplätze 19, 20

  • B: Steckplätze 15, 18, 20

Vier Prozessoren

  • A: Steckplätze 7, 8

  • B: Steckplätze 3, 4, 5, 6, 7, 8

  • Steckplätze 9, 10, 11, 12, 13, 14

  • A: Steckplätze 19, 20

  • B: Steckplätze 15, 16, 17, 18, 19, 20

Anmerkung

  • PCIe-Steckplatz 20 ist für Adapterkarte B nicht verfügbar, wenn eine M.2-Laufwerkbaugruppe installiert ist.

  • PCIe-Steckplätze 6 und 18 sind im Gehäuse mit E3.S-Positionen nicht verfügbar.

  • Adapterkarte 2 ist nicht verfügbar, wenn das Processor Neptune® Core Module installiert ist.

  • Die Leistung kann herabgesetzt sein, wenn eine x16 PCIe-Karte in einem PCIe-Steckplatz mit x8 Lane installiert wird.

Installationsregeln und ‑reihenfolge für PCIe-Adapterkarte​

InstallationsreihenfolgePCIe-Adapterkarte-TypPriorität der Adapterkarten-Position
1x8x8 PCIe G4 Riser + M.2Adapterkarte 3
22x8 & 4x16 PCIe G5 Riser + M.2Adapterkarte 3
32x8 & 4x16 PCIe G5 RiserAdapterkarte 3, dann Adapterkarte 1
4x8x8 PCIe G4 RiserAdapterkarte 3, dann Adapterkarte 1
56x8 PCIe G5 RiserAdapterkarte 2

Installationsregeln und -reihenfolge für PCIe‑Adapter​

In der folgenden Tabelle sind die empfohlenen Prioritäten für die Steckplatzinstallation für allgemeine PCIe-Adapter aufgeführt.

InstallationsreihenfolgeKomponentePCIe-Steckplatzpriorität

1

  1. 16i RAID-Adapter

  2. 16i HBA-Adapter

  3. 8i RAID-Adapter

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

GPU mit doppelter Breite

18, 6, 16, 4

GPU mit einfacher Breite

18, 6, 16, 4, 3, 15, 5, 17

4

  1. ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  2. ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  3. ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  4. ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  1. ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter

  2. ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

  3. ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  4. ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  5. ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  6. ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  7. ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  8. ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

Externer HBA-Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

OCP-Modul

1, 2
