Правила и порядок установки платы-адаптера Riser PCIe

Платы-адаптеры Riser PCIe и адаптеры PCIe следует устанавливать на сервере в определенном порядке.

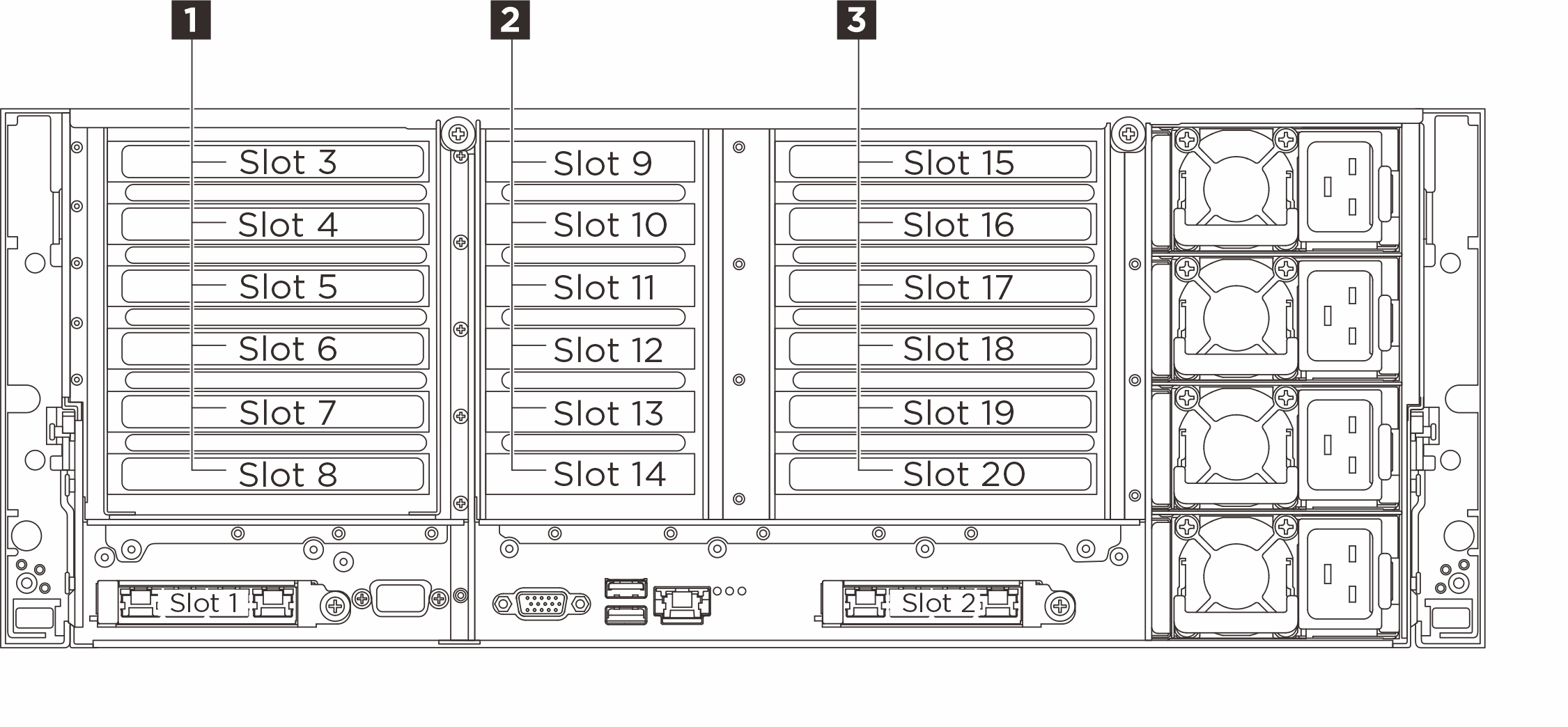

На следующем рисунке показан вид сервера сзади с нумерацией гнезд PCIe.

Рис. 1. Гнезда PCIe
PCIe slots

Доступные гнезда PCIe зависят от установленной платы-адаптера Riser и количества установленных процессоров.

  • Плата-адаптер Riser A: Плата-адаптер Riser x8x8 PCIe G4

  • Плата-адаптер Riser B: Плата-адаптер Riser 2x8 и 4x16 PCIe G5

  • Плата-адаптер Riser C: Плата-адаптер Riser 6x8 PCIe G5

Табл. 1. Доступность гнезд PCIe
Установленный процессор1 Плата-адаптер Riser 1 (A или B)2 Плата-адаптер Riser 2 (C)3 Плата-адаптер Riser 3 (A или B)
Два процессора

  • A: гнезда 7, 8

  • B: гнезда 3, 6, 8

  • гнезда 11, 14

  • A: гнезда 19, 20

  • B: гнезда 15, 18, 20

Четыре процессора

  • A: гнезда 7, 8

  • B: гнезда 3, 4, 5, 6, 7, 8

  • гнезда 9, 10, 11, 12, 13, 14

  • A: гнезда 19, 20

  • B: гнезда 15, 16, 17, 18, 19, 20

Прим.

  • Если установлен блок дисков M.2, гнездо 20 PCIe на плате-адаптере Riser B недоступно.

  • Гнезда PCIe 6 и 18 недоступны для моделей серверов с отсеками E3.S.

  • Плата-адаптер Riser 2 недоступна, если установлен Processor Neptune® Core Module.

  • Гнезда PCIe 5 и 17 недоступны для моделей серверов с отсеками E3.S и Processor Neptune® Core Module.

  • Если в гнездо PCIe x8 установлена плата PCIe x16, производительность может ухудшиться.

Правила и порядок установки плат-адаптеров Riser PCIe​

Приоритет установкиТип платы-адаптера Riser PCIeПриоритет расположения плат-адаптеров Riser
1Плата-адаптер Riser x8x8 PCIe G4 с отсеком M.2Плата-адаптер Riser 3
2Плата-адаптер Riser 2x8 и 4x16 PCIe G5 с отсеком M.2Плата-адаптер Riser 3
3Плата-адаптер Riser 2x8 и 4x16 PCIe G5Плата-адаптер Riser 3, затем плата-адаптер Riser 1
4Плата-адаптер Riser x8x8 PCIe G4Плата-адаптер Riser 3, затем плата-адаптер Riser 1
5Плата-адаптер Riser 6x8 PCIe G5Riser 2

Правила и порядок установки адаптера PCIe​

В следующей таблице перечислены рекомендуемые приоритеты гнезд для установки обычных адаптеров PCIe.

Приоритет установкиКомпонентПриоритет гнезд PCIe

1

  1. Адаптер RAID 16i

  2. Адаптер HBA 16i

  3. Адаптер RAID 8i

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

Графический процессор двойной ширины

18, 6, 16, 4

Графический процессор одинарной ширины

18, 6, 16, 4, 3, 15, 5, 17

4

  • ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  • ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  • ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  • ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  • ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  • ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

  • ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  • ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  • ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  • ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  • ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

Внешний адаптер HBA

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

Модуль OCP

1, 2
