PCIe 擴充卡和配接卡安裝規則和順序

PCIe 擴充卡和配接卡必須依照特定順序安裝在伺服器中。

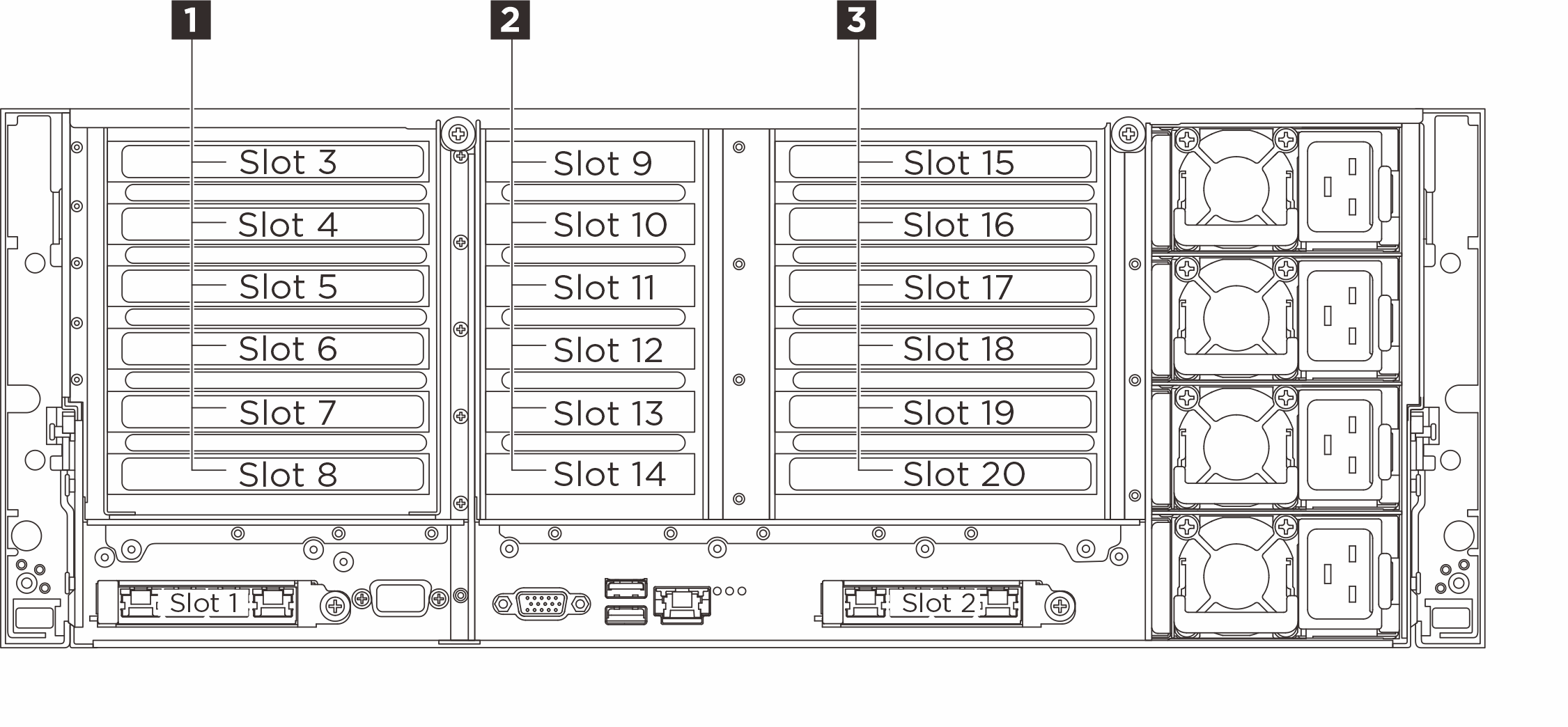

下圖顯示伺服器背面圖和 PCIe 插槽編號。

圖 1. PCIe 插槽
PCIe slots

可用的 PCIe 插槽取決於擴充卡和安裝的處理器數量。

  • 擴充卡 A：x8x8 PCIe G4 Riser

  • 擴充卡 B：2x8 & 4x16 PCIe G5 Riser

  • 擴充卡 C：6x8 PCIe G5 Riser

表 1. PCIe 插槽可用性
安裝的處理器1 擴充卡 1（A 或 B）2 擴充卡 2 (C)3 擴充卡 3（A 或 B）
兩個處理器

  • A：插槽 7、8

  • B：插槽 3、6、8

  • 插槽 11、14

  • A：插槽 19、20

  • B：插槽 15、18、20

四個處理器

  • A：插槽 7、8

  • B：插槽 3、4、5、6、7、8

  • 插槽 9、10、11、12、13、14

  • A：插槽 19、20

  • B：插槽 15、16、17、18、19、20

註

  • 安裝 M.2 硬碟組件時，PCIe 插槽 20 不可用於擴充卡 B。

  • 在配備 E3.S 機槽的機箱中，PCIe 插槽 6 和 18 不可用。

  • 安裝 Processor Neptune® Core Module 時，擴充卡 2 不可用。

  • 在 x8 通道 PCIe 插槽中安裝 x16 PCIe 卡時，效能可能會下降。

PCIe 擴充卡安裝規則和順序​

安裝優先順序PCIe 擴充卡類型擴充卡位置優先順序
1x8x8 PCIe G4 Riser + M.2擴充卡 3
22x8 & 4x16 PCIe G5 Riser + M.2擴充卡 3
32x8 & 4x16 PCIe G5 Riser擴充卡 3，然後是擴充卡 1
4x8x8 PCIe G4 Riser擴充卡 3，然後是擴充卡 1
56x8 PCIe G5 Riser擴充卡 2

PCIe 配接卡安裝規則和順序​

下表列出了常見 PCIe 配接卡的建議插槽安裝優先順序。

安裝優先順序元件PCIe 插槽優先順序

1

  1. 16i RAID 配接卡

  2. 16i HBA 配接卡

  3. 8i RAID 配接卡

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

雙寬 GPU

18, 6, 16, 4

單寬 GPU

18, 6, 16, 4, 3, 15, 5, 17

4

  1. ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  2. ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  3. ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  4. ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  1. ThinkSystem Broadcom 57414 10/25GbE SFP28 2-port PCIe Ethernet Adapter

  2. ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

  3. ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  4. ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  5. ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  6. ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  7. ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  8. ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

外部 HBA 配接卡

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

OCP 模組

1, 2
