Reglas y orden de instalación del adaptador y la expansión de PCIe

Las expansiones y adaptadores de PCIe se deben instalar en un orden específico en el servidor.

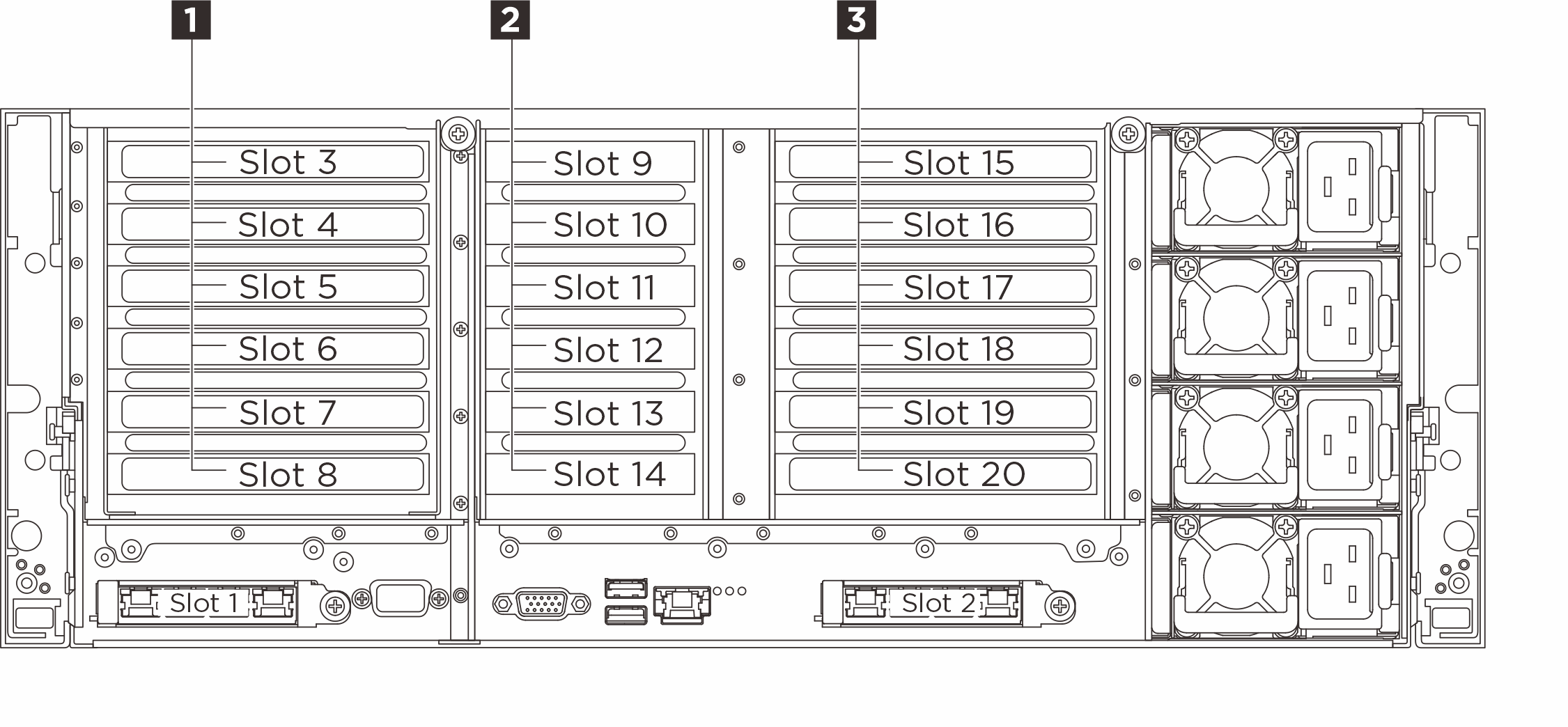

En la siguiente ilustración, se muestra la vista posterior del servidor con la numeración de ranuras de PCIe.

Figura 1. Ranuras de PCIe
PCIe slots

Las ranuras de PCIe disponibles dependen de la tarjeta de expansión y del número de procesadores instalados.

  • Expansión A: Tarjeta de expansión PCIe x8x8 G4

  • Expansión B: Tarjeta de expansión PCIe 2x8 & 4x16 G5

  • Expansión C: Tarjeta de expansión PCIe 6x8 G5

Tabla 1. Disponibilidad de ranuras de PCIe
Procesador instalado1 Expansión 1 (A o B)2 Expansión 2 (C)3 Expansión 3 (A o B)
Dos procesadores

  • A: ranuras 7, 8

  • B: ranuras 3, 6, 8

  • ranuras 11, 14

  • A: ranuras 19, 20

  • B: ranuras 15, 18, 20

Cuatro procesadores

  • A: ranuras 7, 8

  • B: ranuras 3, 4, 5, 6, 7, 8

  • ranuras 9, 10, 11, 12, 13, 14

  • A: ranuras 19, 20

  • B: ranuras 15, 16, 17, 18, 19, 20

Nota

  • La ranura de PCIe 20 en la tarjeta de expansión B no está disponible cuando hay instalado un conjunto de unidad M.2.

  • Las ranuras de PCIe 6 y 18 no están disponibles para los modelos de servidor con bahías E3.S.

  • La expansión 2 no está disponible cuando el Processor Neptune® Core Module está instalado.

  • Las ranuras de PCIe 5 y 17 no están disponibles para los modelos de servidor con bahías E3.S y Processor Neptune® Core Module.

  • El rendimiento se puede degradar cuando una tarjeta PCIe x16 está instalada en una ranura de PCIe de x8 pistas.

Reglas y orden de instalación de la tarjeta de expansión PCIe​

Prioridad de instalaciónTipo de tarjeta de expansión de PCIePrioridad de ubicación de la expansión
1Tarjeta de expansión PCIe x8x8 G4 con compartimiento M.2Expansión 3
2Tarjeta de expansión PCIe 2x8 & 4x16 G5 con compartimiento M.2Expansión 3
3Tarjeta de expansión PCIe 2x8 & 4x16 G5Expansión 3, luego expansión 1
4Tarjeta de expansión PCIe x8x8 G4Expansión 3, luego expansión 1
5Tarjeta de expansión PCIe 6x8 G5Expansión 2

Reglas y orden de instalación del adaptador de PCIe​

La siguiente tabla enumera la prioridad de instalación en ranuras recomendada para los adaptadores PCIe comunes.

Prioridad de instalaciónComponentePrioridad de ranura de PCIe

1

  1. Adaptador RAID 16i

  2. Adaptador HBA 16i

  3. Adaptador RAID 8i

20, 8, 14, 11, 12, 18, 6, 15, 19

2

ThinkSystem NVIDIA ConnectX-7 NDR400 OSFP 1-Port PCIe Gen5 Adapter

7, 19, 18, 6, 16, 4

3

GPU de ancho doble

18, 6, 16, 4

GPU de ancho único

18, 6, 16, 4, 3, 15, 5, 17

4

  • ThinkSystem Broadcom 57504 10/25GbE SFP28 4-Port PCIe Ethernet Adapter

  • ThinkSystem Mellanox ConnectX-6 Dx 100GbE QSFP56 2-port PCIe Ethernet Adapter

  • ThinkSystem Nvidia ConnectX-7 NDR200/HDR QSFP112 2-Port PCIe Gen5 x16 InfiniBand Adapter

  • ThinkSystem Nvidia ConnectX-7 10/25GbE SFP28 4-Port PCIe Ethernet Adapter(Generic)

20, 8, 18, 6, 16, 4, 19, 7

5

  • ThinkSystem Broadcom 5719 1GbE RJ45 4-Port PCIe Ethernet Adapter

  • ThinkSystem QLogic QLE2772 32Gb 2-Port PCIe Fibre Channel Adapter

  • ThinkSystem Mellanox ConnectX-6 Lx 10/25GbE SFP28 2-Port PCIe Ethernet Adapter

  • ThinkSystem QLogic QLE2872 64Gb 2-Port PCIe Fibre Channel Adapter(Generic FW)

  • ThinkSystem Emulex LPe38102 64Gb 2-port PCIe Fibre Channel Adapter

  • ThinkSystem Emulex LPe37102 32Gb 2-port PCIe Fibre Channel Adapter

  • ThinkSystem Intel E610-T4 10GBASE-T 4-port PCIe Ethernet Adapter(Generic FW)

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

6

Adaptador HBA externo

20, 8, 14, 11, 18, 6, 19, 12, 13, 7, 9, 10, 16, 4, 15, 3, 17, 5

7

Módulo de OCP

1, 2
