Reglas y orden de instalación de una placa posterior de la unidad

Esta sección contiene información sobre las reglas y el orden de instalación de la placa posterior de unidad.

Modelos de servidor con bahías de unidad de 2,5 pulgadas

El servidor admite hasta seis placas posteriores de la unidad de 2,5 pulgadas.
Figura 1. Numeración de la placa posterior
Drive backplane numbering
Tabla 1. Placa posterior de la unidad y bahías de unidad correspondientes
Placa posterior de la unidadBahía de unidad Placas posteriores de la unidad admitidasUnidades admitidas
1 Placa posterior 10 a 7
  • Placa posterior de la unidad AnyBay de 2,5" y 8 bahías
  • Placa posterior de la unidad de 8 bahías SAS/SATA de 2,5 pulgadas
  • Unidades SAS/SATA/NVMe de 2,5"
  • Unidades SAS/SATA de 2,5 pulgadas
2 Placa posterior 28 a 15
3 Placa posterior 316 a 23
4 Placa posterior 424 a 31
  • Placa posterior de la unidad de 8 bahías SAS/SATA de 2,5 pulgadas
  • Unidades SAS/SATA de 2,5 pulgadas
5 Placa posterior 532 a 39
6 Placa posterior 640 a 47
Nota

Una placa posterior AnyBay admite unidades SAS, SATA, o NVMe.

Tabla 2. Orden de instalación de la placa posterior de la unidad
Prioridad de instalaciónTipo de placa posteriorPrioridad de ubicación de la placa posterior
1Placa posterior de la unidad AnyBay de 2,5" y 8 bahías1, 3, 2
2Placa posterior de la unidad de 8 bahías SAS/SATA de 2,5 pulgadas1, 2, 3, 4, 5, 6
Nota
El servidor admite las siguientes combinaciones de placas posteriores:
  • 1 placa posterior: 1 placa posterior SAS/SATA o 1 placa posterior AnyBay

  • 2 placas posteriores: 2 placas posteriores SAS/SATA, 2 placas posteriores AnyBay o una combinación de ambas

  • 3 placas posteriores: 3 placas posteriores SAS/SATA, 3 placas posteriores AnyBay o combinaciones de ambas

  • 6 placas posteriores: 6 placas posteriores SAS/SATA o combinaciones de ambas

    Se admite un máximo de 3 placas posteriores AnyBay.

Modelos de servidor con bahías E3.S

El servidor admite hasta ocho placas posteriores E3.S (placas posteriores de 1 a 8) y tres placas posteriores de la unidad de 2,5 pulgadas (placas posteriores de 9 a 11).

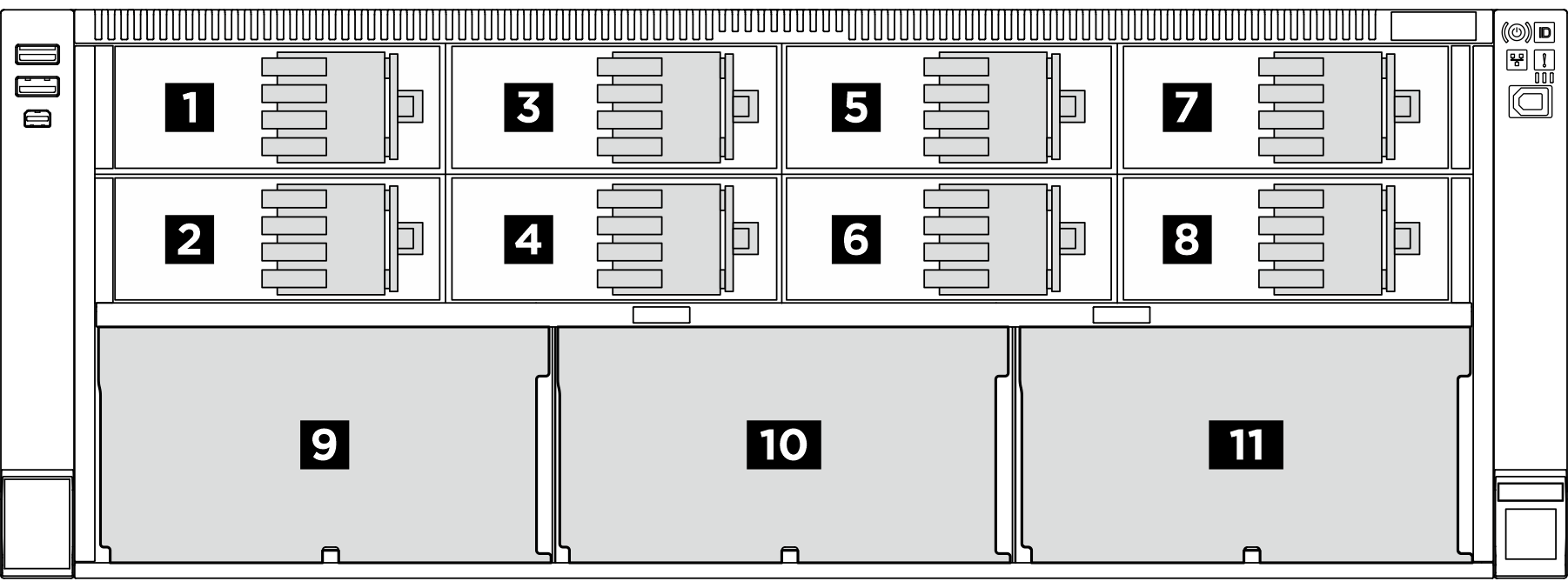

Figura 2. Numeración de la placa posterior
Drive backplane numbering
Tabla 3. Placa posterior de la unidad y bahías de unidad correspondientes
Placa posterior de la unidadBahía E3.S 1TBahía E3.S 2TBahía SAS/SATA de 2,5 pulgadas
1 Placa posterior 10 a 31, 3
2 Placa posterior 24 a 75, 7
3 Placa posterior 38 a 119, 11
4 Placa posterior 412 a 1513, 15
5 Placa posterior 516 a 1917, 19
6 Placa posterior 620 a 2321, 23
7 Placa posterior 724 a 2725, 27
8 Placa posterior 828 a 3129, 31
9 Placa posterior 9  32 a 39
10 Placa posterior 10  40 a 47
11 Placa posterior 11  48 a 55
Nota
  • Las bahías E3.S 1T admiten unidades E3.S 1T.

  • Las bahías E3.S 2T admiten módulos de memoria CXL (CMM).

Tabla 4. Orden de instalación de la placa posterior de la unidad
Tipo de placa posteriorPrioridad de ubicación de la placa posterior
Placa posterior E3.S para bahías E3.S 1T1+2, 1+2+3+4, 1+2+3+4+5+6, 1+2+3+4+5+6+7+8
Placa posterior E3.S para bahías E3.S 2T1+2+3+4+5+6+7+8
Placa posterior de la unidad de 8 bahías SAS/SATA de 2,5 pulgadas9, 10, 11
