Lista de piezas

Identifique cada uno de los componentes disponibles para su servidor con la lista de piezas.

Para obtener más información acerca de pedidos de piezas:

Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor.
Haga clic en Parts (Piezas).
Especifique el número de serie para ver una lista de piezas del servidor.

Se recomienda que verifique los datos de resumen de alimentación para su servidor utilizando Lenovo Capacity Planner antes de comprar nuevas piezas.

Nota

En función del modelo, el aspecto del servidor aspecto del servidor puede ser ligeramente diferente del que se presenta en la ilustración.

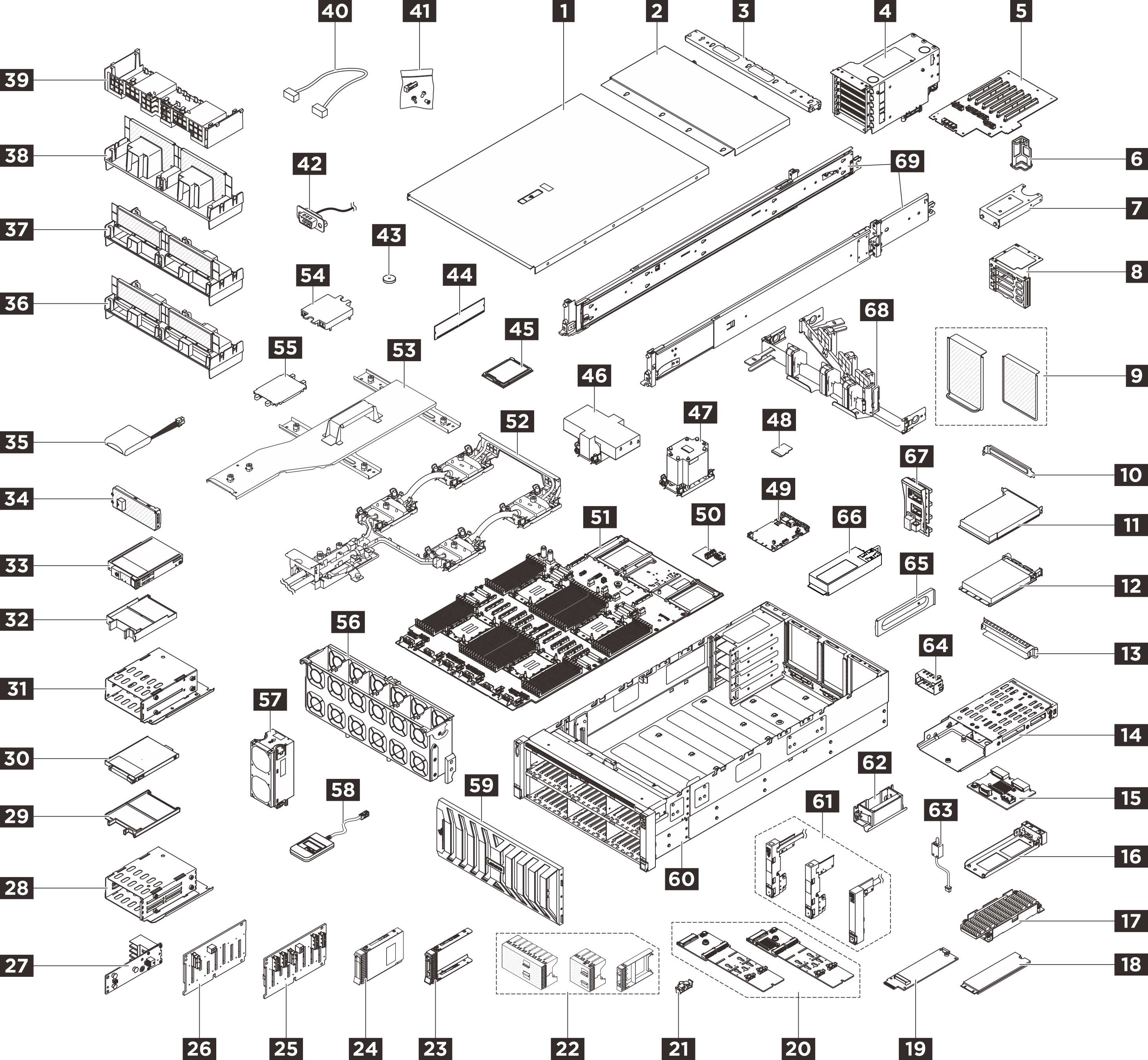

Figura 1. Componentes del servidor
Server components

Las piezas que aparecen en la tabla siguiente están identificadas dentro de una de las siguientes categorías:

T1: Unidades reemplazables por el cliente (CRU) de nivel 1. La sustitución de las CRU de nivel 1 es su responsabilidad. Si Lenovo instala una CRU de nivel 1 por solicitud suya, sin un acuerdo de servicio, se le cobrará por la instalación.
T2: Unidades reemplazables por el cliente (CRU) de nivel 2. Puede instalar las CRU de nivel 2 por su cuenta o pedir a Lenovo que las instale, sin ningún costo adicional, bajo el tipo de servicio de garantía designado para su servidor.
F: Unidad sustituible localmente (FRU). Solo técnicos del servicio experto deben instalar las FRU.
C: Piezas consumibles y estructurales. La compra y la sustitución de los consumibles y las piezas estructurales (componentes, como relleno o marco biselado) es su responsabilidad. Si Lenovo adquiere o instala un componente estructural por solicitud suya, se le cobrará por el servicio.

Índice	Descripción	Tipo	Índice	Descripción	Tipo
Para obtener más información acerca de pedidos de piezas: Vaya a Soporte del Centro de Datos de Lenovo y navegue a la página de soporte correspondiente a su servidor. Haga clic en Parts (Piezas). Especifique el número de serie para ver una lista de piezas del servidor.
`1`	Cubierta superior frontal	T1	`2`	Cubierta superior posterior	T1
`3`	Barra cruzada	T1	`4`	Compartimiento de expansión PCIe	T1
`5`	Tarjeta de expansión PCIe	T2	`6`	Soporte de cable de expansión de PCIe	T1
`7`	Ampliador del compartimiento de la tarjeta de expansión (altura media)	T2	`8`	Ampliador del compartimiento de la tarjeta de expansión (altura completa)	T2
`9`	Relleno del compartimiento de la tarjeta de expansión	C	`10`	Relleno del soporte del adaptador PCIe	C
`11`	Adaptador PCIe	T1/T2*	`12`	Módulo de OCP	T1
`13`	Relleno del módulo de OCP	C	`14`	Compartimiento de la unidad M.2 posterior	T1
`15`	Placa posterior M.2 trasera	T2	`16`	Bandeja de la unidad M.2 posterior	T1
`17`	Disipador de calor M.2	F	`18`	Unidad M.2	T1
`19`	Tarjeta de interposición M.2	T2	`20`	Placa posterior M.2 interna	T2
`21`	Elemento de sujeción M.2	T1	`22`	Relleno de unidad de 2,5 pulgadas	C
`23`	Bandeja de la unidad de 2,5 pulgadas	T1	`24`	Unidad de 2,5"	T1
`25`	Placa posterior de la unidad AnyBay de 2,5 pulgadas	T2	`26`	Placa posterior de la unidad SAS/SATA de 2,5 pulgadas	T2
`27`	Placa posterior E3.S	T2	`28`	Compartimiento de la unidad E3.S 1T	T2
`29`	Relleno de la unidad E3.S 1T	C	`30`	Unidad E3.S 1T	T1
`31`	Compartimiento de la unidad E3.S 2T	T2	`32`	Relleno de la unidad E3.S 2T	C
`33`	CMM E3.S 2T	T1	`34`	Marco biselado de E3.S	C
`35`	Módulo de alimentación flash RAID (supercondensador)		`36`	Deflector de aire posterior con esponja (refrigeración asistida por líquidos)	T1
`37`	Deflector de aire posterior (PHM de rendimiento de 2U)	T1	`38`	Deflector de aire posterior (PHM estándar de 3U)	T1
`39`	Deflector de aire frontal	T1	`40`	Cable	T1
`41`	Kit de piezas varias (tornillos, etiquetas o rellenos)	T1	`42`	Módulo de puerto serie	T1
`43`	Batería CMOS (CR2032)	C	`44`	Módulo de memoria	T2
`45`	Procesador	F	`46`	Disipador de calor de alto rendimiento 2U	F
`47`	Disipador de calor estándar de 3U	F	`48`	Tarjeta MicroSD	T1
`49`	Placa de E/S del sistema (DC-SCM)	F	`50`	Placa de E/S USB	T1
`51`	Placa del procesador	F	`52`	Processor Neptune^® Core Module	F
`53`	Soporte de envío del bucle de agua	T1	`54`	Cubierta de la placa de frío	T1
`55`	Cubierta del zócalo del procesador	C	`56`	Compartimiento del ventilador	T1
`57`	Ventilador	T1	`58`	Auricular de diagnóstico externo
`59`	Marco biselado de seguridad	C	`60`	Chasis	F
`61`	Pestillo del bastidor	T1	`62`	Asa de elevación del chasis	T1
`63`	Conmutador de intrusión	T1	`64`	Relleno de fuente de alimentación	C
`65`	Soporte de fuente de alimentación	T1	`66`	Fuente de alimentación	T1
`67`	Placa PDB	T1	`68`	Guía de los cables	T1
`69`	Kit de rieles	T2

Nota

* Tipo de CRU para el adaptador PCIe:

Adaptadores Ethernet PCIe: T1
Adaptadores RAID/HBA PCIe: T2
