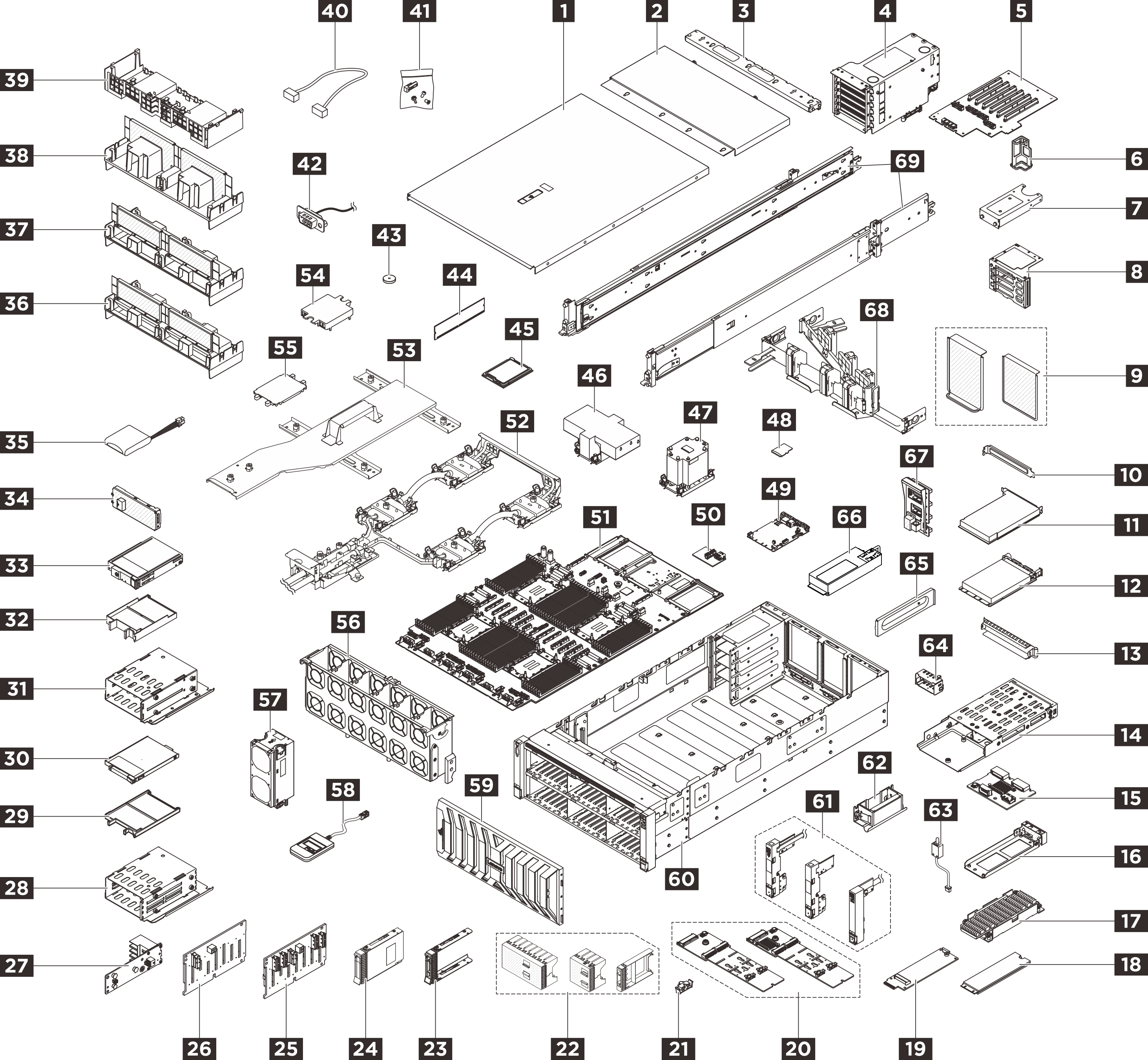

รายการอะไหล่
ระบุส่วนประกอบแต่ละชิ้นที่มีภายในเซิร์ฟเวอร์ของคุณโดยใช้รายการอะไหล่
ไปที่ Lenovo Data Center Support และเลื่อนไปยังหน้าการสนับสนุนสำหรับเซิร์ฟเวอร์ของคุณ
คลิก
ป้อนหมายเลขประจำเครื่องเพื่อดูรายการชิ้นส่วนสำหรับเซิร์ฟเวอร์ของคุณ
ขอแนะนำให้ตรวจสอบข้อมูลสรุปพลังงานสำหรับเซิร์ฟเวอร์ของคุณโดยใช้ Lenovo Capacity Planner ก่อนที่จะซื้อชิ้นส่วนใหม่
T1: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 1 การเปลี่ยน CRU ระดับ 1 เป็นความรับผิดชอบของคุณ หากคุณร้องขอให้ Lenovo ติดตั้ง CRU ระดับ 1 โดยไม่มีข้อตกลงสัญญาให้บริการ คุณจะต้องเสียค่าบริการสำหรับการติดตั้งดังกล่าว
T2: บริการชิ้นส่วนทดแทนสำหรับลูกค้า (CRU) ระดับ 2 คุณสามารถติดตั้ง CRU ระดับ 2 ได้ด้วยตนเอง หรือร้องขอให้ Lenovo ติดตั้งให้โดยไม่เสียค่าบริการเพิ่มเติม ภายใต้ประเภทของบริการรับประกันที่ระบุสำหรับเซิร์ฟเวอร์ของคุณ
F: ชิ้นส่วนที่เปลี่ยนทดแทนได้ในทุกฟิลด์ (FRU) ชิ้นส่วน FRU ต้องติดตั้งโดยช่างเทคนิคบริการที่ได้รับการฝึกอบรมเท่านั้น
C: ชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง การซื้อและการเปลี่ยนชิ้นส่วนสิ้นเปลืองและชิ้นส่วนโครงสร้าง (ส่วนประกอบต่างๆ เช่น แผงครอบหรือฝานิรภัย) เป็นความรับผิดชอบของคุณ หากขอให้ Lenovo หาหรือติดตั้งส่วนประกอบโครงสร้างให้ คุณจะต้องเสียค่าบริการสำหรับบริการดังกล่าว
| ดรรชนี | รายละเอียด | รุ่น | ดรรชนี | รายละเอียด | รุ่น |
|---|---|---|---|---|---|
สำหรับข้อมูลเพิ่มเติมเกี่ยวกับการสั่งซื้ออะไหล่:
| |||||
| 1 | ฝาครอบด้านหน้าด้านบน | T1 | 2 | ฝาครอบด้านบนด้านหลัง | T1 |
| 3 | ครอสบาร์ | T1 | 4 | ตัวครอบตัวยก PCIe | T1 |
| 5 | การ์ดตัวยก PCIe | T2 | 6 | ตัวยึดสายตัวยก PCIe | T1 |
| 7 | ตัวขยายตัวครอบตัวยก (ความสูงครึ่งหนึ่ง) | T2 | 8 | ตัวขยายตัวครอบตัวยก (ขนาดมาตรฐาน) | T2 |
| 9 | แผงครอบตัวครอบตัวยก | C | 10 | แผงครอบโครงยึดอะแดปเตอร์ PCIe | C |
| 11 | อะแดปเตอร์ PCIe | T1/T2* | 12 | โมดูล OCP | T1 |
| 13 | แผงครอบโมดูล OCP | C | 14 | ตัวครอบไดรฟ์ M.2 ด้านหลัง | T1 |
| 15 | แบ็คเพลน M.2 ด้านหลัง | T2 | 16 | ถาดไดรฟ์ M.2 ด้านหลัง | T1 |
| 17 | ตัวระบายความร้อน M.2 | F | 18 | ไดรฟ์ M.2 | T1 |
| 19 | อินเทอร์โพเซอร์ M.2 | T2 | 20 | แบ็คเพลน M.2 ภายใน | T2 |
| 21 | ส่วนยึด M.2 | T1 | 22 | ปลอกไดรฟ์ขนาด 2.5 นิ้ว | C |
| 23 | ถาดไดรฟ์ขนาด 2.5 นิ้ว | T1 | 24 | ไดรฟ์ขนาด 2.5 นิ้ว | T1 |
| 25 | แบ็คเพลนไดรฟ์ AnyBay ขนาด 2.5 นิ้ว | T2 | 26 | ไดรฟ์/แบ็คเพลน SAS/SATA ขนาด 2.5 นิ้ว | T2 |
| 27 | แบ็คเพลน E3.S | T2 | 28 | ตัวครอบไดรฟ์ E3.S 1T | T2 |
| 29 | แผงครอบไดรฟ์ E3.S 1T | C | 30 | ไดรฟ์ E3.S 1T | T1 |
| 31 | ตัวครอบไดรฟ์ E3.S 2T | T2 | 32 | แผงครอบไดรฟ์ E3.S 2T | C |
| 33 | E3.S 2T CMM | T1 | 34 | ฝา E3.S | C |
| 35 | โมดูลพลังงานแบบแฟลชของ RAID (Supercap) | 36 | แผ่นกั้นลมด้านหลังพร้อมฟองน้ำ (การระบายความร้อนด้วยน้ำ) | T1 | |
| 37 | แผ่นกั้นลมด้านหลัง (PHM ประสิทธิภาพสูง 2U) | T1 | 38 | แผ่นกั้นลมด้านหลัง (PHM มาตรฐาน 3U) | T1 |
| 39 | แผ่นกั้นลมด้านหน้า | T1 | 40 | สาย | T1 |
| 41 | ชุดชิ้นส่วนเบ็ดเตล็ด (สกรู ฉลาก หรือแผงครอบ) | T1 | 42 | โมดูลพอร์ตอนุกรม | T1 |
| 43 | แบตเตอรี่ CMOS (CR2032) | C | 44 | โมดูลหน่วยความจำ | T2 |
| 45 | โปรเซสเซอร์ | F | 46 | ตัวระบายความร้อนประสิทธิภาพสูงของ 2U | F |
| 47 | ตัวระบายความร้อนมาตรฐาน 3U | F | 48 | การ์ด MicroSD | T1 |
| 49 | แผง I/O ระบบ (DC-SCM) | F | 50 | แผง I/O USB | T1 |
| 51 | แผงโปรเซสเซอร์ | F | 52 | Processor Neptune® Core Module | F |
| 53 | โครงยึดสำหรับการขนส่งวงจรน้ำ | T1 | 54 | ฝาครอบแผ่นระบายความร้อน | T1 |
| 55 | ฝาครอบช่องเสียบโปรเซสเซอร์ | C | 56 | ตัวครอบพัดลม | T1 |
| 57 | พัดลม | T1 | 58 | หูโทรศัพท์การวินิจฉัยภายนอก | |
| 59 | ฝานิรภัย | C | 60 | ตัวเครื่อง | F |
| 61 | สลักแร็ค | T1 | 62 | ที่จับสำหรับยกตัวเครื่อง | T1 |
| 63 | สวิตช์ป้องกันการบุกรุก | T1 | 64 | แผงครอบแหล่งจ่ายไฟ | C |
| 65 | โครงยึดแหล่งจ่ายไฟ | T1 | 66 | แหล่งจ่ายไฟ | T1 |
| 67 | แผง PDB | T1 | 68 | อุปกรณ์จัดเก็บสาย | T1 |
| 69 | ชุดราง | T2 | |||
PCIe อะแดปเตอร์อีเทอร์เน็ต: T1
อะแดปเตอร์ PCIe RAID/HBA: T2
