Lista de peças
Identifique cada um dos componentes que estão disponíveis para o seu servidor com a lista de peças.
Acesse Suporte a data center da Lenovo e navegue até a página de suporte do seu servidor.
Clique em .
Insira o número de série para exibir uma lista de peças para o servidor.
É altamente recomendável que você verifique os dados de resumo de energia para o seu servidor usando Lenovo Capacity Planner antes de comprar quaisquer novas peças.
T1: unidade substituível pelo cliente (CRU) da Camada 1. A substituição de CRUs da Camada 1 é de responsabilidade do cliente. Se a Lenovo instalar uma CRU da Camada 1 a seu pedido, sem contrato de serviço, a instalação será cobrada.
T2: unidade substituível pelo cliente (CRU) da Camada 2. Você próprio pode instalar uma CRU da Camada 2 ou pedir à Lenovo para instalá-la, sem custo adicional, sob o tipo de serviço de garantia que está designado ao seu servidor.
F: unidade substituível em campo (FRU). As FRUs devem ser instaladas apenas por técnicos de serviços treinados.
C: peças de consumo e estruturais. A compra e a substituição de peças estruturais e de consumo (componentes, como um preenchimento ou um painel) são de sua responsabilidade. Se a Lenovo adquirir ou instalar um componente estrutural conforme solicitação do cliente, o serviço será cobrado.

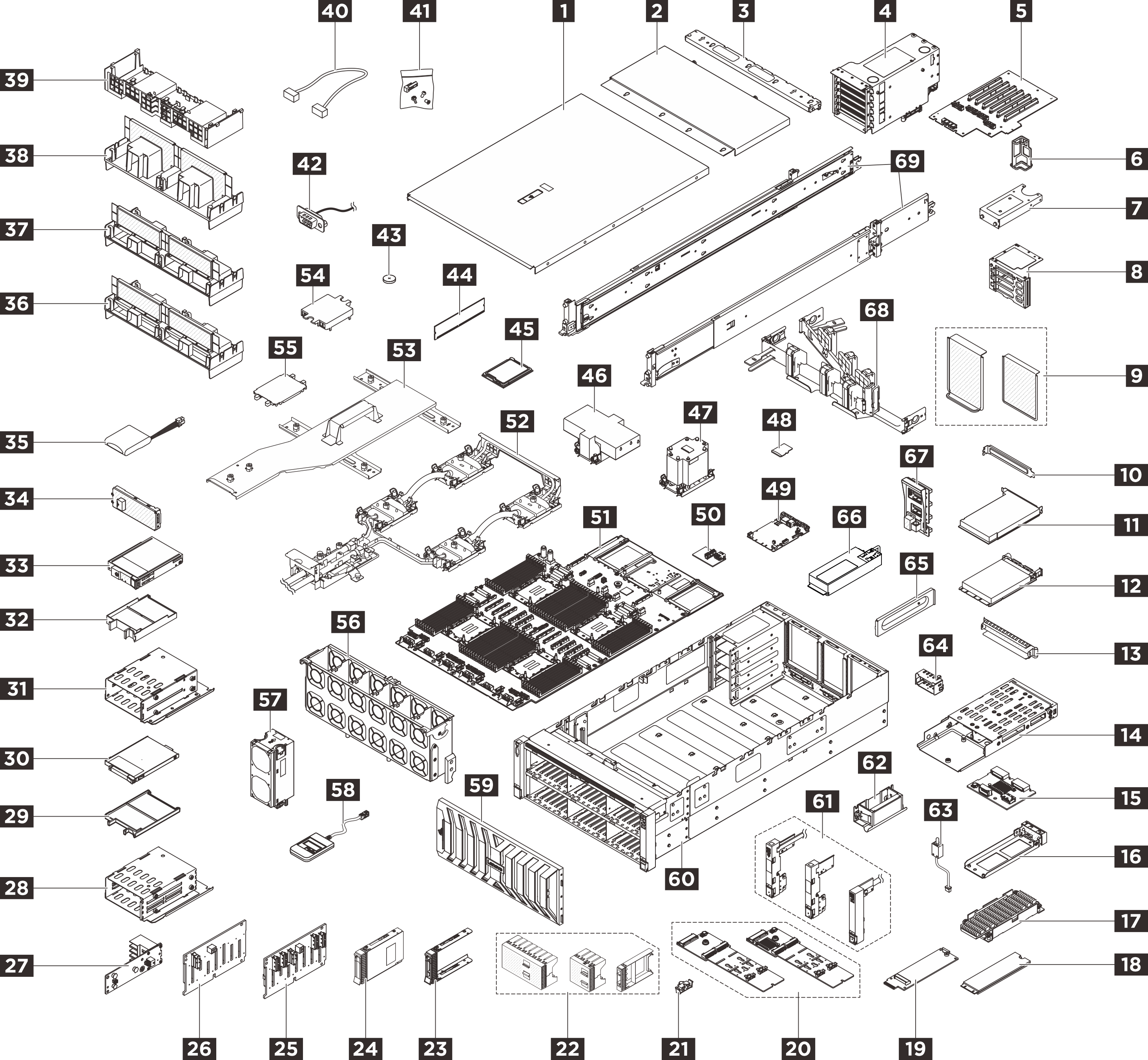

| Índice | Descrição | Tipo | Índice | Descrição | Tipo |
|---|---|---|---|---|---|
Para obter mais informações sobre como solicitar peças:
| |||||
| 1 | Tampa superior frontal | T1 | 2 | Tampa superior traseira | T1 |
| 3 | Barra transversal | T1 | 4 | Compartimento da placa riser PCIe | T1 |
| 5 | Placa riser PCIe | T2 | 6 | Retentor do cabo da placa riser PCIe | T1 |
| 7 | Extensor do compartimento da placa riser (meia altura) | T2 | 8 | Extensor do compartimento da placa riser (altura integral) | T2 |
| 9 | Preenchimento do compartimento da placa riser | C | 10 | Preenchimento do suporte do adaptador PCIe | C |
| 11 | Adaptador PCIe | T1/T2* | 12 | Módulo OCP | T1 |
| 13 | Preenchimento de módulo OCP | C | 14 | Compartimento da unidade M.2 traseira | T1 |
| 15 | Backplane M.2 traseiro | T2 | 16 | Bandeja da unidade M.2 traseira | T1 |
| 17 | Dissipador de calor M.2 | F | 18 | Unidade M.2 | T1 |
| 19 | Placa de interposição M.2 | T2 | 20 | Backplane M.2 interno | T2 |
| 21 | Retentor M.2 | T1 | 22 | Preenchimento da unidade de 2,5 polegadas | C |
| 23 | Bandeja da unidade de 2,5 polegadas | T1 | 24 | Unidade de 2,5 polegadas | T1 |
| 25 | Backplane da unidade AnyBay de 2,5 polegadas | T2 | 26 | Backplane da unidade SAS/SATA de 2,5 polegadas | T2 |
| 27 | Backplane E3.S | T2 | 28 | Compartimento da unidade 1T E3.S | T2 |
| 29 | Preenchimento da unidade 1T E3.S | C | 30 | Unidade 1T E3.S | T1 |
| 31 | Compartimento da unidade 2T E3.S | T2 | 32 | Preenchimento da unidade 2T E3.S | C |
| 33 | CMM 2T E3.S | T1 | 34 | Painel E3.S | C |
| 35 | Módulo de energia flash RAID (supercapacitor) | 36 | Defletor de ar traseiro com esponja (resfriamento líquido) | T1 | |
| 37 | Defletor de ar traseiro (PHM de desempenho 2U) | T1 | 38 | Defletor de ar traseiro (PHM padrão 3U) | T1 |
| 39 | Defletor de ar frontal | T1 | 40 | Cabo | T1 |
| 41 | Kit de peças diversas (parafusos, etiquetas ou preenchimentos) | T1 | 42 | Módulo de porta serial | T1 |
| 43 | Bateria CMOS (CR2032) | C | 44 | Módulo de memória | T2 |
| 45 | Processador | F | 46 | Dissipador de calor de desempenho 2U | F |
| 47 | Dissipador de calor padrão 3U | F | 48 | Cartão MicroSD | T1 |
| 49 | Placa de E/S do sistema (DC-SCM) | F | 50 | Placa de E/S USB | T1 |
| 51 | Placa do processador | F | 52 | Processor Neptune® Core Module | F |
| 53 | Suporte de transporte do sistema hidráulico | T1 | 54 | Tampa da placa fria | T1 |
| 55 | Tampa do soquete do processador | C | 56 | Compartimento do ventilador | T1 |
| 57 | Ventilador | T1 | 58 | Monofone de diagnóstico externo | |
| 59 | Painel de segurança | C | 60 | Chassi | F |
| 61 | Trava do rack | T1 | 62 | Alça de elevação do chassi | T1 |
| 63 | Chave de intrusão | T1 | 64 | Preenchimento da fonte de alimentação | C |
| 65 | Suporte da fonte de alimentação | T1 | 66 | Fonte de alimentação | T1 |
| 67 | Placa PDB | T1 | 68 | Braço para organização de cabos | T1 |
| 69 | Kit de trilho | T2 | |||
Adaptadores Ethernet PCIe: T1
Adaptadores RAID/HBA PCIe: T2
