部件列表

部件列表可用于识别适用于服务器的各种组件。

如需了解如何订购部件，请：

转到 Lenovo 数据中心支援 并导航到服务器的支持页面。
单击 Parts（部件）。
输入序列号以查看适用于您的服务器的部件列表。

强烈建议您在购买新部件之前使用 Lenovo Capacity Planner 查看服务器的电源摘要数据。

注

根据型号的不同，您的服务器可能与插图略有不同。

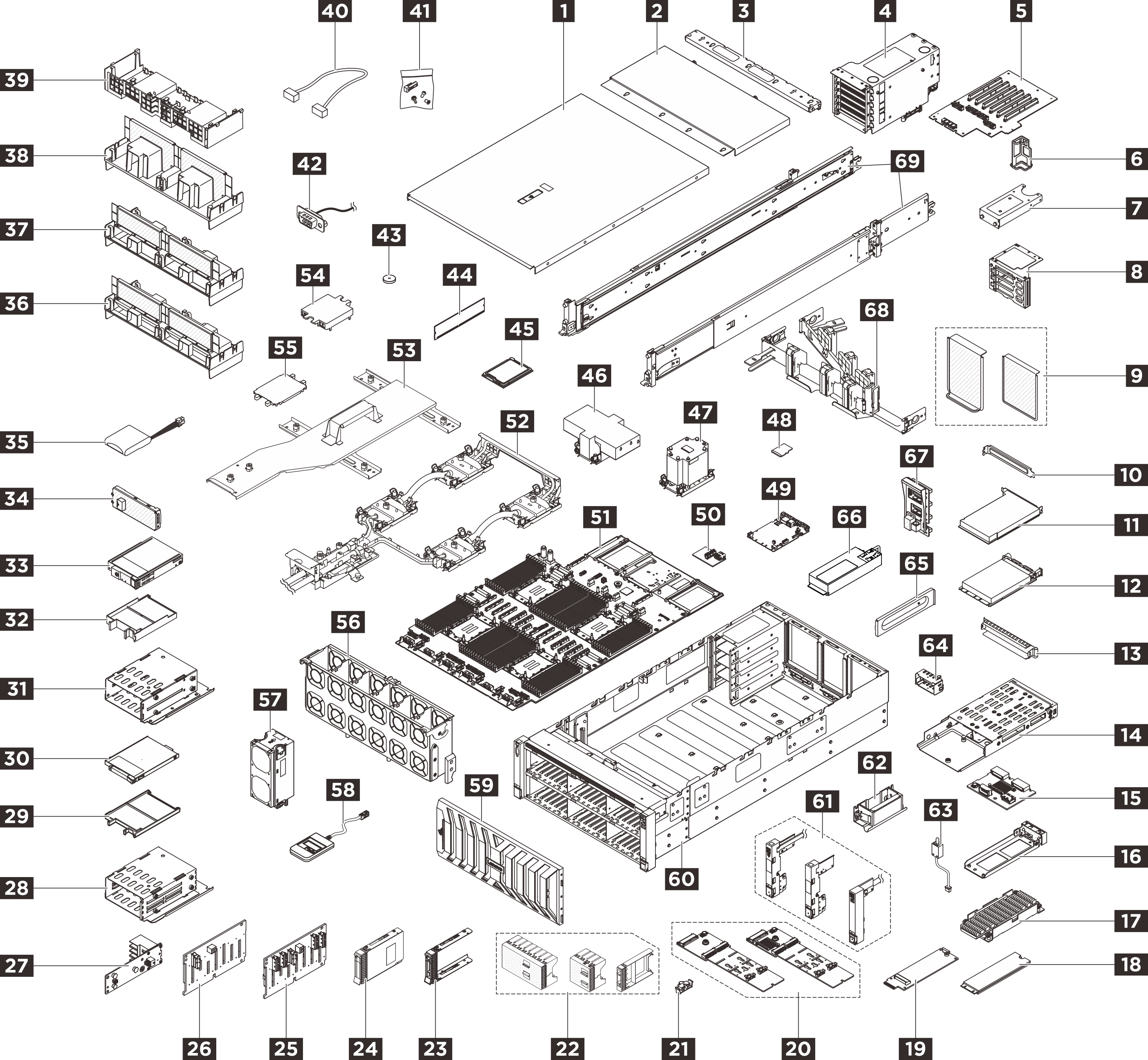

图 1. 服务器组件
Server components

下表中的部件归类情况如下：

T1：1 类客户可更换部件（CRU）。您需要自行负责更换 1 类 CRU。如果在未签订服务协议的情况下请求 Lenovo 安装 1 类 CRU，您必须支付安装费用。
T2：2 类客户可更换部件（CRU）。根据服务器的保修服务类型，您可以自行安装 2 类 CRU 或请求 Lenovo 进行安装，无需支付额外费用。
F：现场可更换部件（FRU）。FRU 必须由经过培训的技术服务人员来安装。
C：易损耗部件和结构部件。由您自己负责购买和更换易损耗部件和结构部件（组件，例如填充件或挡板）。如果要求 Lenovo 代为购买或安装结构组件，您必须支付服务费。

索引	描述	类型	索引	描述	类型
如需了解如何订购部件，请：转到 Lenovo 数据中心支援并导航到服务器的支持页面。单击 Parts（部件）。输入序列号以查看适用于您的服务器的部件列表。
`1`	前顶盖	T1	`2`	后顶盖	T1
`3`	横杆	T1	`4`	PCIe 转接件架	T1
`5`	PCIe 转接卡	T2	`6`	PCIe 转接件线缆固定器	T1
`7`	转接件架扩展器（半高型）	T2	`8`	转接件架扩展器（全高型）	T2
`9`	转接件架填充件	C	`10`	PCIe 适配器支架填充件	C
`11`	PCIe 适配器	T1/T2*	`12`	OCP 模块	T1
`13`	OCP 模块填充件	C	`14`	背面 M.2 硬盘仓	T1
`15`	背面 M.2 背板	T2	`16`	背面 M.2 硬盘托盘	T1
`17`	M.2 散热器	F	`18`	M.2 硬盘	T1
`19`	M.2 插转卡	T2	`20`	内部 M.2 背板	T2
`21`	M.2 固定器	T1	`22`	2.5 英寸硬盘填充件	C
`23`	2.5 英寸硬盘托盘	T1	`24`	2.5 英寸硬盘	T1
`25`	2.5 英寸 AnyBay 硬盘背板	T2	`26`	2.5 英寸 SAS/SATA 硬盘背板	T2
`27`	E3.S 背板	T2	`28`	E3.S 1T 硬盘仓	T2
`29`	E3.S 1T 硬盘填充件	C	`30`	E3.S 1T 硬盘	T1
`31`	E3.S 2T 硬盘仓	T2	`32`	E3.S 2T 硬盘填充件	C
`33`	E3.S 2T CMM	T1	`34`	E3.S 挡板	C
`35`	RAID 快速充电模块（超级电容器）	T1	`36`	带海绵的背面导风罩（液冷）	T1
`37`	背面导风罩（2U 高性能 PHM）	T1	`38`	背面导风罩（3U 标准 PHM）	T1
`39`	正面导风罩	T1	`40`	线缆	T1
`41`	杂项部件包（螺钉、标签或填充件）	T1	`42`	串口模块	T1
`43`	CMOS 电池（CR2032）	C	`44`	内存条	T2
`45`	处理器	F	`46`	2U 高性能散热器	F
`47`	3U 标准散热器	F	`48`	MicroSD 卡	T1
`49`	系统 I/O 板（DC-SCM）	F	`50`	USB I/O 板	T1
`51`	处理器板	F	`52`	Processor Neptune^® Core Module	F
`53`	水循环模块装运支架	T1	`54`	冷却板外盖	T1
`55`	处理器插槽盖	C	`56`	风扇架	T1
`57`	风扇	T1	`58`	外部诊断手持设备	T1
`59`	安全挡板	C	`60`	机箱	F
`61`	机架滑锁	T1	`62`	机箱抬升手柄	T1
`63`	入侵感应开关	T1	`64`	电源模块填充件	C
`65`	电源模块支架	T1	`66`	电源模块	T1
`67`	PDB 板	T1	`68`	理线臂	T1
`69`	导轨套件	T2

注

*PCIe 适配器的 CRU 类型：

PCIe 以太网适配器：T1
PCIe RAID/HBA 适配器：T2
